Collegamenti gradino elettrico Stem

Rispondi
Cerca
Berger Camping 2026
SostaGruppiCompagniItaliaEsteroMarchiMeccanicaCellulaAccessoriEventiLeggiComportamentiDisabiliIn camper perAltro CamperAltroExtra Attivi
1 20 7
Peter0881
Peter0881
30/03/2022 38
Rispondi Abuso
Inserito il 13/03/2024 alle: 12:24:49
Ciao a tutti,
il mio ducato ha un gradino elettrico Stem che si apre quando apro il portellone laterale e si richiude alla chiusura dello stesso, non ci sono interruttori manuali
La centralina ha 6 fili, rosso e nero portano corrente alla centralina, grigio e marrone portano corrente al gradino (ma non conosco la polarità dei due cavi), al verde arriva la massa dal pulsante sulla porta scorrevole, ma non so a cosa vada collegato il cavo bianco; qualcuno saprebbe aiutarmi o indicarmi lo schema elettrico per favore?

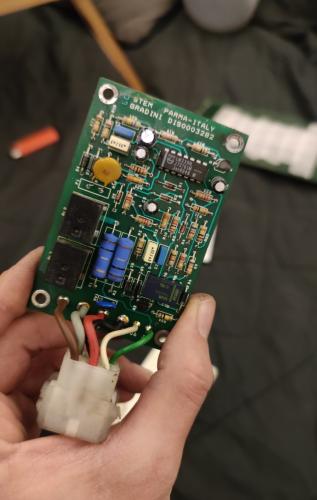

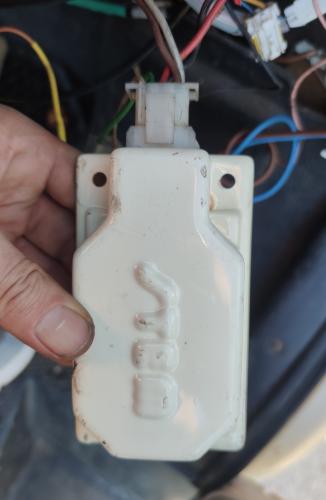

allego foto IMG_20240312_170154.jpgIMG_20240312_170211.jpg

Modificato da Peter0881 il 13/03/2024 alle 12:25:47
14
banoyo
banoyo
23/12/2011 3296
Rispondi Abuso
Inserito il 13/03/2024 alle: 13:12:58
In risposta al messaggio di Peter0881 del 13/03/2024 alle 12:24:49

Ciao a tutti, il mio ducato ha un gradino elettrico Stem che si apre quando apro il portellone laterale e si richiude alla chiusura dello stesso, non ci sono interruttori manuali  La centralina ha 6 fili, rosso e nero
portano corrente alla centralina, grigio e marrone portano corrente al gradino (ma non conosco la polarità dei due cavi), al verde arriva la massa dal pulsante sulla porta scorrevole, ma non so a cosa vada collegato il cavo bianco; qualcuno saprebbe aiutarmi o indicarmi lo schema elettrico per favore? allego foto
...
Ipotizzo che il bianco possa essere il D+, fa salire il gradino quando accendi il motore.
Tiziano
Peter0881
Peter0881
30/03/2022 38
Rispondi Abuso
Inserito il 13/03/2024 alle: 15:02:56
In risposta al messaggio di banoyo del 13/03/2024 alle 13:12:58

Ipotizzo che il bianco possa essere il D+, fa salire il gradino quando accendi il motore.
Intanto voglio ringraziarti per la risposta✌️
è un ducato del 2001 con il gradino marchiato 2005, non so se fosse già prevista l'opzione D+ all'epoca, ma in ogni caso non c'era quella funzione quando funzionava, il gradino rientrava automaticamente alla chiusura del portellone scorrevole. Il fatto è che ho staccato la centralina per fare ordine nell'impianto elettrico e ricordo che prima c'era la spia rossa ad indicare l'apertura del gradino, ma siccome non ha mai funzionato (la spia) l'ho rimossa e forse era collegata proprio a quel cavo bianco; dico "forse" perché sono passati diversi mesi da quando ho scollegato la centralina ed ora, ovviamente, non mi ricordo piu (mannaggia a me, credevo di aver fatto una foto dei collegamenti prima di rimuoverla e invece non ce l'ho ) e mi sta venendo il dubbio che quella spia assolvesse anche a qualche altra funzione oltre a quella di allarme visivo, fatto sta che ora che ho rimontato la centrslina il gradino non funziona più e non capisco se il problema dipende dsl filo bianco (che magari non riceve piu qualche impulso) o da qualche altro componente, come il finecorsa ad esempio, di cui tra l'altro non mi è ben chiara la logica di funzionamento, ovvero di come sia posizionato all'interno dell'impianto.

Modificato da Peter0881 il 13/03/2024 alle 15:07:23
14
banoyo
banoyo
23/12/2011 3296
Rispondi Abuso
Inserito il 13/03/2024 alle: 19:06:39
In risposta al messaggio di Peter0881 del 13/03/2024 alle 12:24:49

Ciao a tutti, il mio ducato ha un gradino elettrico Stem che si apre quando apro il portellone laterale e si richiude alla chiusura dello stesso, non ci sono interruttori manuali  La centralina ha 6 fili, rosso e nero
portano corrente alla centralina, grigio e marrone portano corrente al gradino (ma non conosco la polarità dei due cavi), al verde arriva la massa dal pulsante sulla porta scorrevole, ma non so a cosa vada collegato il cavo bianco; qualcuno saprebbe aiutarmi o indicarmi lo schema elettrico per favore? allego foto
...
Quando dici che non conosci la polarità dei cavi grigio/marrone cosa intendi?
Li hai collegati come dovrebbero essere?
Se per caso fossero invertiti è normale che non ti funziona.
Comunque se fai vedere la schedina a un amico elettronico non dovrebbe aver difficolta a capire se sul bianco va un + oppure un -, i gradino funzionano con logiche semplici.
I fili sono sempre quelli che hai elencato tu, ma di solito c'è anche il 12V sotto chiave oppure D+, per me il bianco è uno dei due.
Tiziano

Modificato da banoyo il 13/03/2024 alle 19:09:32
Peter0881
Peter0881
30/03/2022 38
Rispondi Abuso
Inserito il 14/03/2024 alle: 15:34:07
In risposta al messaggio di banoyo del 13/03/2024 alle 19:06:39

Quando dici che non conosci la polarità dei cavi grigio/marrone cosa intendi? Li hai collegati come dovrebbero essere? Se per caso fossero invertiti è normale che non ti funziona. Comunque se fai vedere la schedina a un
amico elettronico non dovrebbe aver difficolta a capire se sul bianco va un + oppure un -, i gradino funzionano con logiche semplici. I fili sono sempre quelli che hai elencato tu, ma di solito c'è anche il 12V sotto chiave oppure D+, per me il bianco è uno dei due.
...
intendo che non so quale sia il positivo e quale il negativo perché dalla centralina non parte nessun segnale e quindi non ho potuto misurarli, comunque son certo che siano collegati correttamente perché erano connessi al motore tramite uno spinotto bipolare che non può essere invertito.
Corsica in camper - giugno 2026
Corsica in camper - giugno 2026
Ravenna in camper
Ravenna in camper
Svezia, Finlandia e Norvegia in camper
Svezia, Finlandia e Norvegia in camper
Hello Vietnam!
Hello Vietnam!
Turchia 2024 in camper
Turchia 2024 in camper
Previous Next
Peter0881
Peter0881
30/03/2022 38
Rispondi Abuso
Inserito il 14/03/2024 alle: 15:37:42

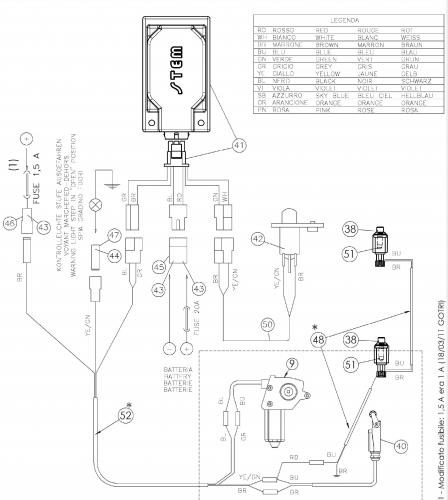

la Stem mi ha gentilmente inviato lo schema elettrico, da cui mi sembra di capire che il finecorsa (40) comandi esclusivamente la spia di gradino aperto 44/47 (e altre due lampadine non presenti - 38/51) chiudendo il circuito con il positivo che arriva dal 46/43, correggetemi se ho interpretato male, mentre il filo bianco DOVREBBE essere ponticellato al verde tramite l'interruttore porta (42), più tardi provo a ponticellare manualmente e vediamo se funziona.SCHEMA%20ELETTRICO%20GE-3-1.jpg

Modificato da Peter0881 il 14/03/2024 alle 15:45:05
14
banoyo
banoyo
23/12/2011 3296
Rispondi Abuso
Inserito il 14/03/2024 alle: 16:18:04
In risposta al messaggio di Peter0881 del 14/03/2024 alle 15:37:42

la Stem mi ha gentilmente inviato lo schema elettrico, da cui mi sembra di capire che il finecorsa (40) comandi esclusivamente la spia di gradino aperto 44/47 (e altre due lampadine non presenti - 38/51) chiudendo il circuito
con il positivo che arriva dal 46/43, correggetemi se ho interpretato male, mentre il filo bianco DOVREBBE essere ponticellato al verde tramite l'interruttore porta (42), più tardi provo a ponticellare manualmente e vediamo se funziona.
...
Si, sembra come dici tu, non ci sono dubbi.
Da qualche parte dovresti avere i cavi che arrivano dal tasto 42, classico tasto da porta.

Tiziano
Peter0881
Peter0881
30/03/2022 38
Rispondi Abuso
Inserito il 17/03/2024 alle: 16:10:07
ho trovato il colpevole, il condensatore marroncino aveva un piedino spezzato, ora è tornato a funzionare regolarmente.
Grazie per il tuo supporto Banoyo ✌️

Modificato da Peter0881 il 17/03/2024 alle 19:21:31
