Collegamento resistenze per schema di M48

In serie o parallelo due resistenze da 5W diventano una equivalente da 10W.
Serie o parallelo dipende dal valore che ti hanno dato, se sono da 1 Ohm vanno in parallelo (0.5 Ohm)
Se sono da 0.25 o 0.22 Ohm vanno in serie.
Se invece te le hanno date da 0.47 Ohm allora ne servono quattro, fai due gruppi da due resistenze in serie e li metti parallelo.
Renzo.

In risposta al messaggio di rottweiller73 del 07/08/2020 alle 12:52:04

salve , vorrei eseguire lo schema di M48 , ma mi hanno dato 2 resistenze da 5watt, vorrei sapere se vanno collegate in parallelo o in serie, grazie .

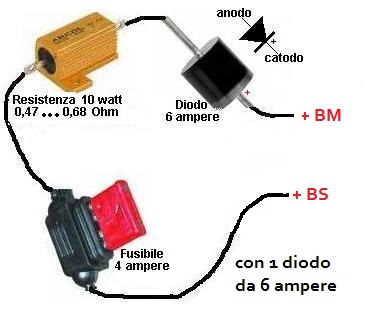

Per questo sistema serve, oltre al diodo, una resistenza da 0.25-0.64 Ohm; io l'ho messa da 0.25 Ohm mettendo in parallelo 4 resistenze da 1 Ohm/10watt. cad. I watt di una serie di resistenze è pari a Watt più bassi  della serie mentre, se in parallelo, è pari alla somma dei Watt delle singole resistenze. Gli Ohm, nella serie si sommano mentre nel parallelo è pari da 1/(1/r1+1/r2+...+1/rn).

Nel caso in questione, se in parallelo i Watt sono 10 ma in serie restano 5. È importante anche sapere gli Ohm perché, se sopra un Ohm, praticamente il sistema sarebbe inutile.

Giovanni
​​​​

In risposta al messaggio di rottweiller73 del 07/08/2020 alle 12:52:04

salve , vorrei eseguire lo schema di M48 , ma mi hanno dato 2 resistenze da 5watt, vorrei sapere se vanno collegate in parallelo o in serie, grazie .

Se oltre al valore di 5 watt ci racconti anche da quanti ohm sono, le risposte saranno più precise.

Qualche risposta è stata moooooooooolto fantasiosa  (Renzo promosso)

Marco

Ah capito...

In risposta al messaggio di Emme48 del 07/08/2020 alle 15:44:22

Se oltre al valore di 5 watt ci racconti anche da quanti ohm sono, le risposte saranno più precise. Qualche risposta è stata moooooooooolto fantasiosa  (Renzo promosso) Marco

Troppo buono lei
Comunque personalmente preferisco due resistenze in parallelo da 1 ohm che due in serie da 0.25, solo perché i conduttori delle resistenze (sia interni che esterni) raddoppiano di sezione.
Renzo.


In risposta al messaggio di renzo07 del 07/08/2020 alle 18:52:26

Troppo buono lei Comunque personalmente preferisco due resistenze in parallelo da 1 ohm che due in serie da 0.25, solo perché i conduttori delle resistenze (sia interni che esterni) raddoppiano di sezione. Renzo.

Anche io però sul discorso dei watt su due resistenze in serie ho qualche piccolo dubbio nel senso che non mi sembra proprio la stessa cosa

In risposta al messaggio di renzo07 del 07/08/2020 alle 18:52:26

Troppo buono lei Comunque personalmente preferisco due resistenze in parallelo da 1 ohm che due in serie da 0.25, solo perché i conduttori delle resistenze (sia interni che esterni) raddoppiano di sezione. Renzo.

Un altro valido motivo per non mettere in serie due resistenze da 0,25 ohm è che non le fanno.
Esistono da 0,22 oppure da 0,27

Ricapitolo i valori standard     1    1,2   1,5   1,8   2,2   2,7   3,3   3,9   4,7   5,6   6,8   8,2
E poi continua 10  12  15 ecc

Sono tutti valori lontani tra loro di circa il 20%

Marco



In risposta al messaggio di Grinza del 07/08/2020 alle 20:12:12

Anche io però sul discorso dei watt su due resistenze in serie ho qualche piccolo dubbio nel senso che non mi sembra proprio la stessa cosa

Anche per me la stessa cosa.
forse si fa confusione con due lampadine di diversa potenza e stessa tensione alimentate al doppio  di tensione .
anche la potenza in serie viene sommata.
secondo me ce buona volontà ma mancanza di nozioni teoriche indispensabili.

In risposta al messaggio di Emme48 del 07/08/2020 alle 20:50:17

Un altro valido motivo per non mettere in serie due resistenze da 0,25 ohm è che non le fanno. Esistono da 0,22 oppure da 0,27  Ricapitolo i valori standard     1    1,2   1,5   1,8   2,2   2,7   3,3   3,9   4,7   5,6   6,8   8,2 E poi continua 10  12  15 ecc Sono tutti valori lontani tra loro di circa il 20% Marco

Era solo un esempio, comunque:

https://it.aliexpress.com/item/...


Anche se non disponibili ma c'erano...


In risposta al messaggio di rottweiller73 del 08/08/2020 alle 01:21:05

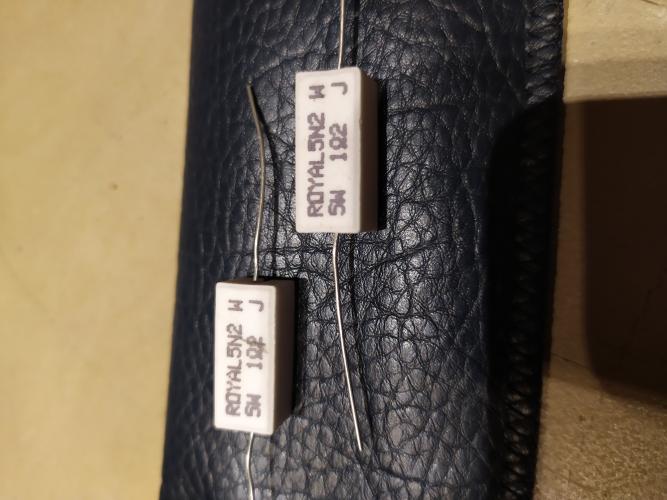

Grazie per le risposte, queste sono le resistenze:

Sono da 1,2 ohm 5 watt con tolleranza 5%

Vanno in parallelo e saranno equivalenti a 0,6 ohm 10 watt, valori perfetti.
Il diodo teme il calore della saldatura, quando lo saldi tienilo con delle pinza a punta, messe in modo da separare il componente da quello che saldi.

Marco

In risposta al messaggio di renzo07 del 07/08/2020 alle 23:13:47

Era solo un esempio, comunque:   Anche se non disponibili ma c'erano...

R25&J sono al 5% di tollernza ( la J )
Esistono anche al 2%    1%    0,5%    più sono precise, più spendi e più sono introvabili.
Solo i valori al 10%si trovano facilmente.

Marco


In risposta al messaggio di Emme48 del 07/08/2020 alle 15:44:22

Se oltre al valore di 5 watt ci racconti anche da quanti ohm sono, le risposte saranno più precise. Qualche risposta è stata moooooooooolto fantasiosa  (Renzo promosso) Marco

Marco, dal momento che promuovi Renzo e, di conseguenza, bocci il mio intervento, data la mia non più giovane età, saresti così gentile da ricordarmi le formule per il calcolo della resistenza (ohm) equivalente di resistenze in serie e resistenze in parallelo nonché per il calcolo della potenza (Watt) equivalente di resistenze in serie e resistenze in parallelo.

Abbi pazienza e ti ringrazio fin da ora.

Giovanni

In risposta al messaggio di Stefino del 07/08/2020 alle 21:53:07

Anche per me la stessa cosa. forse si fa confusione con due lampadine di diversa potenza e stessa tensione alimentate al doppio  di tensione . anche la potenza in serie viene sommata. secondo me ce buona volontà ma mancanza di nozioni teoriche indispensabili.

Può darsi....

In risposta al messaggio di Grinza del 08/08/2020 alle 11:11:46

Può darsi....

non so se hai capito ma quanto scritto non era rivolto a te.

In risposta al messaggio di Giovanni del 08/08/2020 alle 08:01:16

Marco, dal momento che promuovi Renzo e, di conseguenza, bocci il mio intervento, data la mia non più giovane età, saresti così gentile da ricordarmi le formule per il calcolo della resistenza (ohm) equivalente di resistenze

in serie e resistenze in parallelo nonché per il calcolo della potenza (Watt) equivalente di resistenze in serie e resistenze in parallelo.  Abbi pazienza e ti ringrazio fin da ora.  Giovanni

...

Facciamo l'esempio semplice di due resistenze uguali sia come ohm che come watt.
Diciamo pure le due resistenze in foto da 1,2 ohm 5 watt ciascuna.

Essendo entrambe da 1,2 ohm, se messe in parallelo equivalgono a 0,6 ohm, se messe in serie equivalgono a 2,4 ohm.

I watt rappresentano la potenza massima sopportabile prima dell'eccessivo surriscaldmento, tralasciamo pure il fattore ventilazione e temperatura ambiente.
Due resistenze di pari valore, in serie o in parallelo che siano, dissiperanno la stessa quantità di calore, quindi quando una delle due scalderà 5 watt, l'altra gemella scalderà anch'essa 5 watt.
Insieme reggeranno 10 watt...

Te avevi detto 5 watt.
Renzo aveva scritto 10 watt sia in serie che in parallelo, ma volendo pignolare questo vale solo per due resistenze uguali.

Se le resistenze sono diverse, come ohm e come watt, si deve calcolare per ciascuna il valore massimo della tensione e della corrente che possono sopportare.
Se vanno in parallelo, i watt si calcolano in base al valore della resistenza equivalente e alla più bassa delle due tensioni.
Se vanno in serie, i watt si calcolano in base al valore della resistenza equivalente a alla più bassa delle due correnti.

Marco

In risposta al messaggio di Emme48 del 08/08/2020 alle 14:32:31

Facciamo l'esempio semplice di due resistenze uguali sia come ohm che come watt. Diciamo pure le due resistenze in foto da 1,2 ohm 5 watt ciascuna. Essendo entrambe da 1,2 ohm, se messe in parallelo equivalgono a 0,6 ohm,

se messe in serie equivalgono a 2,4 ohm. I watt rappresentano la potenza massima sopportabile prima dell'eccessivo surriscaldmento, tralasciamo pure il fattore ventilazione e temperatura ambiente. Due resistenze di pari valore, in serie o in parallelo che siano, dissiperanno la stessa quantità di calore, quindi quando una delle due scalderà 5 watt, l'altra gemella scalderà anch'essa 5 watt. Insieme reggeranno 10 watt... Te avevi detto 5 watt. Renzo aveva scritto 10 watt sia in serie che in parallelo, ma volendo pignolare questo vale solo per due resistenze uguali. Se le resistenze sono diverse, come ohm e come watt, si deve calcolare per ciascuna il valore massimo della tensione e della corrente che possono sopportare. Se vanno in parallelo, i watt si calcolano in base al valore della resistenza equivalente e alla più bassa delle due tensioni. Se vanno in serie, i watt si calcolano in base al valore della resistenza equivalente a alla più bassa delle due correnti. Marco

...

Marco, mi pare che sulla resistenza equivalente di un gruppo di resistenze in serie od in parallelo io non abbia sbagliato. La questione è sui Watt, se sono identici nella resistenza equivalente di un gruppo di resistenze in serie od in parallelo. Se le resistenze sono in parallelo, l'intensità di corrente che le attraversa si dividerà fra le stesse mentre se sono in serie la stessa corrente le attraverserà tutte. Conseguentemente, nel parallelo, si avrà la somma dei Watt, nella serie vale il valore della resistenza di meno Watt. Se metto in serie una resistenza da 1watt, 1 da 5 Watt ed una da 10 Watt, attraversandole con una identica corrente, quella da 1 Watt potrebbe soccombere mentre quella da 10 Watt potrebbe neanche accorgersi. Tutto, beninteso, riferito al nostro caso di resistenze di pari Ohm, altrimenti il calcolo sarebbe diverso.

Giovanni
​​

In risposta al messaggio di Giovanni del 08/08/2020 alle 15:56:45

Marco, mi pare che sulla resistenza equivalente di un gruppo di resistenze in serie od in parallelo io non abbia sbagliato. La questione è sui Watt, se sono identici nella resistenza equivalente di un gruppo di resistenze

in serie od in parallelo. Se le resistenze sono in parallelo, l'intensità di corrente che le attraversa si dividerà fra le stesse mentre se sono in serie la stessa corrente le attraverserà tutte. Conseguentemente, nel parallelo, si avrà la somma dei Watt, nella serie vale il valore della resistenza di meno Watt. Se metto in serie una resistenza da 1watt, 1 da 5 Watt ed una da 10 Watt, attraversandole con una identica corrente, quella da 1 Watt potrebbe soccombere mentre quella da 10 Watt potrebbe neanche accorgersi. Tutto, beninteso, riferito al nostro caso di resistenze di pari Ohm, altrimenti il calcolo sarebbe diverso.  Giovanni  ​​

...

... nella serie vale il valore della resistenza di meno watt ...
Ma proprio no, per niente, dipende dai valori di ohm e watt e dipende dal collegamento elettrico ma non è quella la regola.

La potenza massima dissipabile da due resistenze diverse, elettricamente collegate tra loro è un numero che varia dalla potenza della più bassa delle due, alla somma delle due potenze.

Il metodo esatto del calcolo di questo valore, per resistenze diverse sia come ohm che come watt, è quello che ti ho dato prima.

La tua regola sul parallelo è errata, se metti in parallelo 1 ohm 5 watt con 1 ohm 10 wann NON potrai mai contare su 15 watt totali ma solo su 10.
5 dalla prima (che è al limite) e 5 dalla seconda (50% di quello che potrebbe)
Se aumenti la tensione fino a 15 watt totali bruci la prima (7,5 invece 5) e sopravvive la seconda (7,5 invece di 10)

Prova a calcolare sia la resistenza equivalente che la potenza massima dissipabile di due resistenze, sia collegate in serIe che in parallelo.

Ecco i valori:

1,2 ohm 5 watt
1,8 ohm 3 watt

CONCORSO APERTO A TUTTI

Serie:       ohm=....    watt massimi=....
Parallelo: ohm=....     watt massimi=....

Marco

Si vince qualchecosa?

La corrente che passa da due resistenze identiche collegate in parallelo è esattamente la metà se collegate in serie
Ponendo che stiamo parlando di 10 watt è in gioco ci sono resistenze da 5 watt presumo, da profano, che quelle in serie scalderanno di più.
Non avrei nessun dubbio è le metterei in parallelo
Approssimando (e se non ho sbagliato)
3 ohm 4,5 watt
0,7 ohm 4,5 watt
Ho preso a riferimento la potenza più bassa
