Come collegare voltmetro e amperometro

In risposta al messaggio di Girovago67 del 20/09/2017 alle 18:17:33

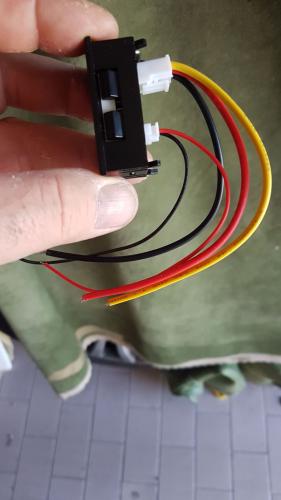

Ciao a tutti,ho acquistato questo strumento, per tenere sotto controllo il pannello e la sua potenza di carica. Purtroppo essendo poco esperto di elettrotecnica e non avendo trovato all interno uno schema, volevo sapere come

collegarlo,chiedo a voi un aiutino,confidando nelle vostre risposte. Grazie Un chilometro dopo l'altro, fino a che la sete di scoprire ti assiste.

...

ne ho uno pure io ... ma attento con gli A...quello che ho io e un 10A...e non so come si comporta con amperaggi piu alti...

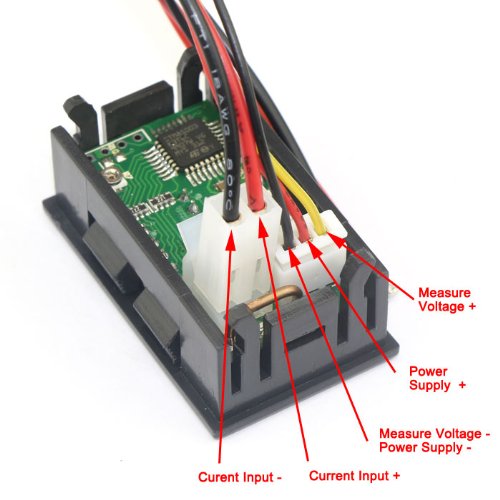

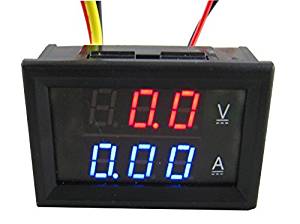

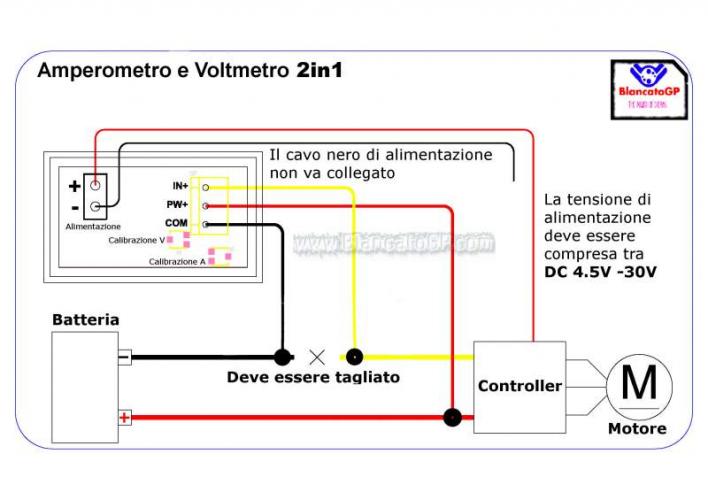

ho trovato questi schemi...ma non sono sicuro di interpretarli esattamente con i collegamenti...cosi attendo pure io delle info da chi ne capisce in materia...

I fili più fini nero-rosso sono sicuramente l' alimentazione. Quelli più grossi la corrente.il nero verso il negativo è il rosso verso il carico (quello che doveva essere il negativo).
Resta il giallo che fine o grosso dovrebbe misurare la tensione (rispetto al negativo)

In risposta al messaggio di T i t a n del 20/09/2017 alle 22:08:08

I fili più fini nero-rosso sono sicuramente l' alimentazione. Quelli più grossi la corrente.il nero verso il negativo è il rosso verso il carico (quello che doveva essere il negativo). Resta il giallo che fine o grosso dovrebbe misurare la tensione (rispetto al negativo)

porta pazienza ma mi devi spiegare terra terra cio che volevi dire con sta frase ...   il rosso verso il carico (quello che doveva essere il negativo).
e riguardo ai fili e le loro dimensioni....lo spinotto con i 2 fili piu grandi rosso/nero...quello da tre fili piu piccoli rosso/nero/giallo...
e se voglio sapere quanto produce il pannello solare come si devono fare i collegamenti ?
si devono collegare all'uscita del regolatore del pannello...o all'entrata ?
e poi a quali fili gli do i 12v per alimentarlo e quali li collego al carico (pannello) da monitorare ?
grazie in anticipo per la tua spiegazione e per la pazienza che dovrai avere !!

Stavo andando a dormire ma...
Quando misuri una corrente devi metterti in serie.se misuri la corrente di una lampadina devi inseriti nel circuito.immagina di tagliare un cavo che va alla lampadina(il nero -negativo)
Verso il negativo della batteria colleghi il nero e verso la lampadina il rosso.
Normalmente a me piace misurare la corrente sul positivo (anche se é indifferente) però in questo caso avendo uno strumento che ha come riferimento il negativo (questo per il voltmetto)si é praticamente costretti a fare così.
A differenza dell'amperometro che si inserisce in serie ,il voltmetro va collegato in parallelo ossia il nero sul negativo che poi è comune a tutto l'impianto è il giallo lo colleghi nel punto in cui vuoi misurare la tensione che può essere la batteria ,l'uscita o l'ingresso del regolatore e se si vuole tramite un commutatore si possono andare a vedere una ad una tutte queste tensioni.tensioni . A domani.

In risposta al messaggio di T i t a n del 20/09/2017 alle 22:50:16

Stavo andando a dormire ma... Quando misuri una corrente devi metterti in serie.se misuri la corrente di una lampadina devi inseriti nel circuito.immagina di tagliare un cavo che va alla lampadina(il nero -negativo) Verso

il negativo della batteria colleghi il nero e verso la lampadina il rosso. Normalmente a me piace misurare la corrente sul positivo (anche se é indifferente) però in questo caso avendo uno strumento che ha come riferimento il negativo (questo per il voltmetto)si é praticamente costretti a fare così. A differenza dell'amperometro che si inserisce in serie ,il voltmetro va collegato in parallelo ossia il nero sul negativo che poi è comune a tutto l'impianto è il giallo lo colleghi nel punto in cui vuoi misurare la tensione che può essere la batteria ,l'uscita o l'ingresso del regolatore e se si vuole tramite un commutatore si possono andare a vedere una ad una tutte queste tensioni.tensioni . A domani.

...

sei stato ...chiarissimo !!

Attenzione che misurare più tensioni è facile ,misurare più correnti non è possibile .
Quindi la corrente bisogna scegliere prima quale voler misurare (poi legge anche correnti inverse ? Non credo o almeno non si vedono segni di punteggiatura che lo segnalino)
Misurare più tensioni è possibile con un commutatore in questo caso 1 via tre posizioni si possono leggere tre tensioni diverse tenendo il negativo a massa e poi una ad una nel punto positivo che si vuole monitorare.

In risposta al messaggio di Girovago67 del 20/09/2017 alle 18:17:33

Ciao a tutti,ho acquistato questo strumento, per tenere sotto controllo il pannello e la sua potenza di carica. Purtroppo essendo poco esperto di elettrotecnica e non avendo trovato all interno uno schema, volevo sapere come

collegarlo,chiedo a voi un aiutino,confidando nelle vostre risposte. Grazie Un chilometro dopo l'altro, fino a che la sete di scoprire ti assiste.

...

Ma ti è arrivato solo questo ho qualche staffa con viti (shunth ) ?

In risposta al messaggio di calasci del 21/09/2017 alle 05:51:41

Ma ti è arrivato solo questo ho qualche staffa con viti (shunth ) ?

Sia in un caso che nell'altro nelle foto si vedono gli schunt in un caso a spirale nell'altro a "C".
Sono poco più che giocattoli.

In risposta al messaggio di Girovago67 del 20/09/2017 alle 18:17:33

Ciao a tutti,ho acquistato questo strumento, per tenere sotto controllo il pannello e la sua potenza di carica. Purtroppo essendo poco esperto di elettrotecnica e non avendo trovato all interno uno schema, volevo sapere come

collegarlo,chiedo a voi un aiutino,confidando nelle vostre risposte. Grazie Un chilometro dopo l'altro, fino a che la sete di scoprire ti assiste.

...

dovresti essere più chiaro. cosa vuoi misurare? il pannello? quale pannello? immaggino quello solare ma non lo hai specificato.
credo tu intenda misurare la tensione e la corrente in uscita dal regolatore. è così o la tua intenzione è diversa? metti una foto anche della scheda eletteonica per vedere se ci sono indicazioni

In risposta al messaggio di nemo family del 20/09/2017 alle 19:57:23

ne ho uno pure io ... ma attento con gli A...quello che ho io e un 10A...e non so come si comporta con amperaggi piu alti... ho trovato questi schemi...ma non sono sicuro di interpretarli esattamente con i collegamenti...cosi attendo pure io delle info da chi ne capisce in materia...

le foto che hai messo sono di dispositivi in cji i colori non corrispondono. attenzione, non fidatevi dei colori. il giallo non pare avere sempre lo stesso collegamento

In risposta al messaggio di Girovago67 del 20/09/2017 alle 23:47:31

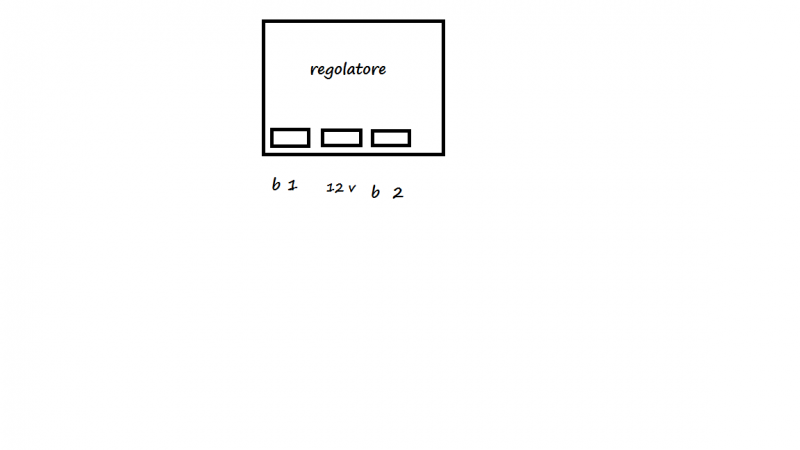

Quindi se quello raffigurato è il regolatore,come devo collegare i cavi per visualizzare tensione e corrente ? Porta pazienza,ma meglio capire a fondo , piuttosto che vedere la colonna di fumo :) Grazie

I morsetti sui regolatori sono di solito minimo 6 !

In risposta al messaggio di Orso Stanco del 21/09/2017 alle 07:14:09

le foto che hai messo sono di dispositivi in cji i colori non corrispondono. attenzione, non fidatevi dei colori. il giallo non pare avere sempre lo stesso collegamento

le foto son state in rete per far capire di che si stava parlando...

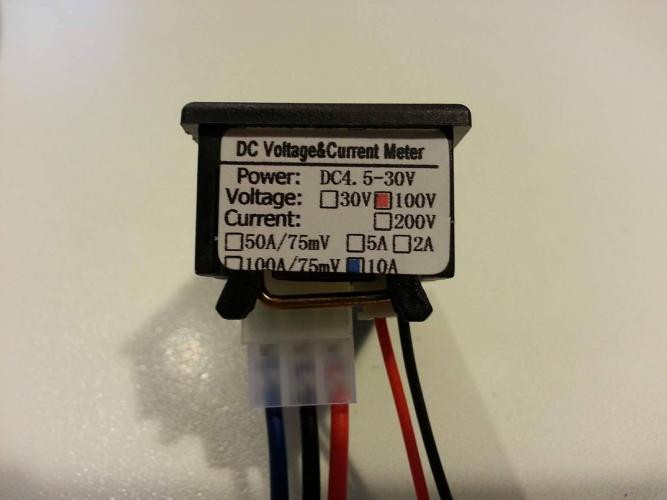

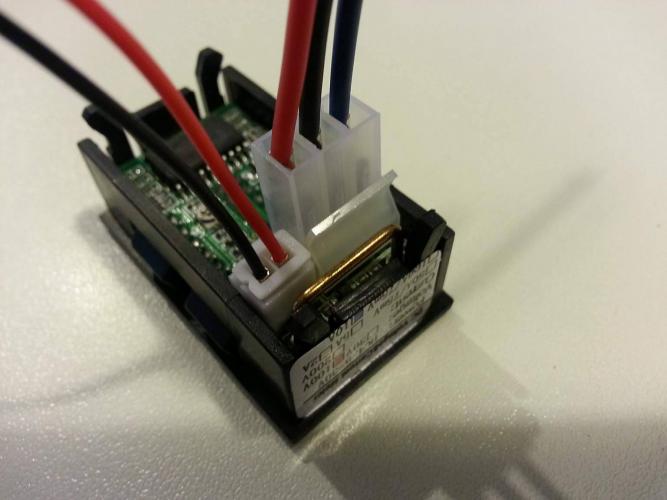

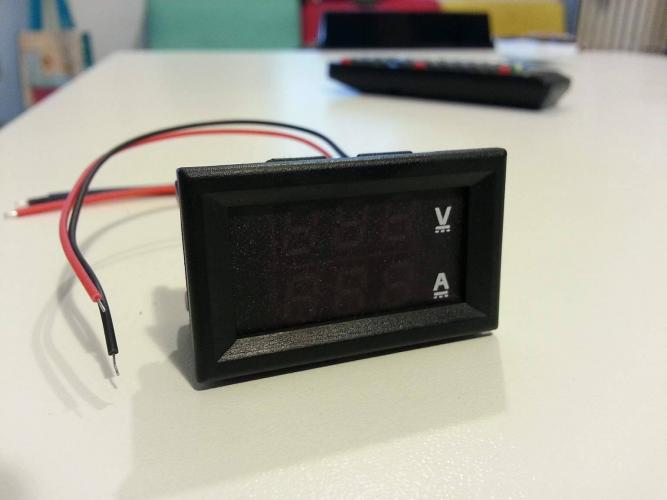

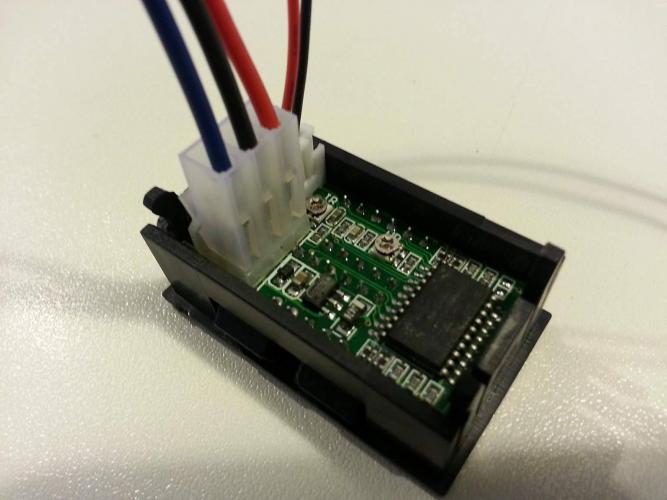

queste son le foto reali di quello che ho io...dove al posto del giallo ho il blu....

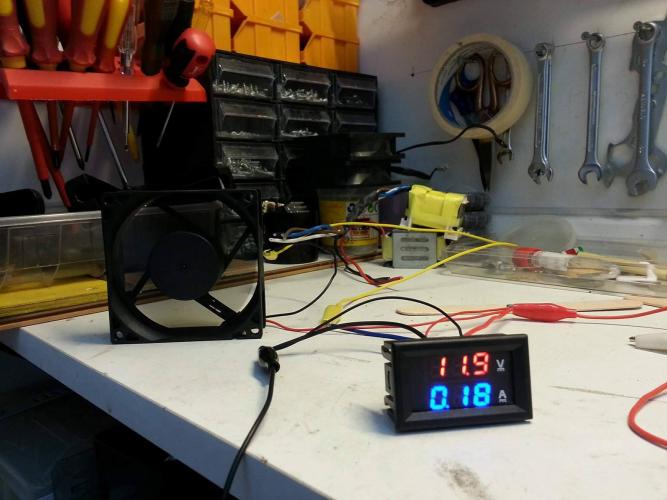

eccolo in funzione con il carico di una ventolina da pc...
però qui sta lavorando sul consumo della ventola....su un pannello solare o sul suo regolatore deve leggere ciò che produce...e non so se sono la stessa cosa !!

e non vedo (per fortuna)...segnali di fumo !

In risposta al messaggio di nemo family del 21/09/2017 alle 10:14:14

eccolo in funzione con il carico di una ventolina da pc...  però qui sta lavorando sul consumo della ventola....su un pannello solare o sul suo regolatore deve leggere ciò che produce...e non so se sono la stessa cosa !! e non vedo (per fortuna)...segnali di fumo !

Applica un carico da 120W.
E non da 1,5W.

...poi ne riparliamo... se non fa fumo...

Nemo, con tutta la buona volontà, quel prodotto è per 10A MAX (dichiarati) che non significa necessariamente 10A continui... probabilmente reggerà 6A continui, sopra ai quali io non proverei con un carico da 10A se non per qualche secondo.

Prodotti analoghi per misurazione di amperaggi superiori sfruttano uno shunt, se volete misurare quindi un pannello solare che in condizioni ideali eroga 10A serve qualcosa che ne regga 15, meglio ancora 20.

Un saluto

In risposta al messaggio di RobVision del 21/09/2017 alle 17:10:23

Nemo, con tutta la buona volontà, quel prodotto è per 10A MAX (dichiarati) che non significa necessariamente 10A continui... probabilmente reggerà 6A continui, sopra ai quali io non proverei con un carico da 10A se non

per qualche secondo. Prodotti analoghi per misurazione di amperaggi superiori sfruttano uno shunt, se volete misurare quindi un pannello solare che in condizioni ideali eroga 10A serve qualcosa che ne regga 15, meglio ancora 20. Un saluto

...

ma ti do ragione al 1000x1000...e penso che tutti lo han capito !!   il suo valore e di 1.50...che e tutto detto !!

In risposta al messaggio di nemo family del 21/09/2017 alle 17:27:36

ma ti do ragione al 1000x1000...e penso che tutti lo han capito !!   il suo valore e di 1.50...che e tutto detto !!

Allora chiedo scusa per l'intervento, avevo invece frainteso la cosa e volevo sconsigliare fortemente l'adozione di quel componente su una linea a 10A (teorici).

Ho riletto il suo primo intervento dove sconsigliava appunto l'utilizzo con amperaggi più alti, quindi concordo io al 100%
