Come interpretare il grafico di un pannello

Queste sembrano di più le curve di un 145 o 150 W

In risposta al messaggio di sergiozh del 13/06/2016 alle 04:34:15

Il pannello e' da 100Wp. Corrente a potenza massima 5.56A, voltaggio a potenza massima 18V. Non capisco che significa il grafico. Con irradiazione da 1000W/m2 il pannello produce 100W ma che indica la curva celeste ?

---

Ciao Sergio,

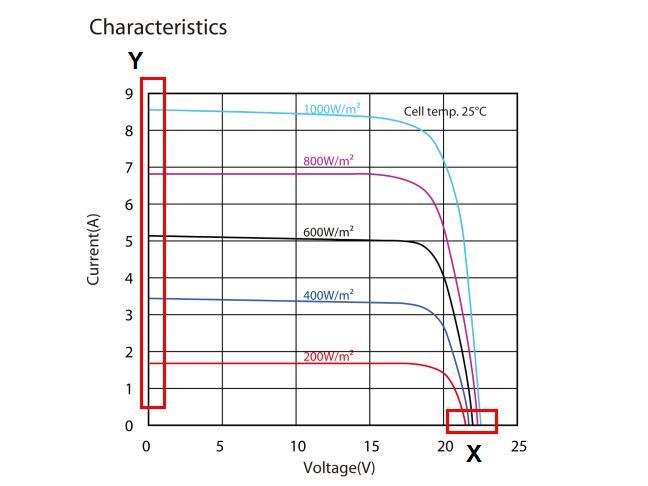

Il grafico illustra le varie curve tensione/corrente a diversi irraggiamenti.
La zona Y che ho marcato e' quella con il pannello in cortocircuito (Icc), mentre la zona X e' quella con il pannello aperto (Voc).
Per la curva di potenza occorre moltiplicare tensione x corrente nei vari punti delle curve e proporzionando il risultato sul grafico, altrimenti devi fare un altro grafico con i valori ascisse/ordinate adeguati.
Ottieni delle curve che partono da zero, arrivano al valore massimo intorno al valore 18V e tornano a zero in zona X.
Renzo.

Ovviamente il grafico non e' quello del tuo pannello dato che all'irraggiamento max ha una Icc di 8,5A.


Urca quante domande! Cerco di rispondere con quello che so, per le altre ci penserà qualcun altro.

Prima di tutto insisto che non sono curve di un pannello di 100 W, ma a questo ci arriviamo dopo.

Tipicamente per confrontare due pannelli viene usato un irraggiamento di 1000 W/m². Quindi per ora ci dimentichiamo delle altre curve.

Come hai intuito, il voltaggio del pannello non è una costante. Se misuro il voltaggio a circuito aperto (senza carico) leggerò la massima tensione. Man mano che aumenta il carico il voltaggio diminuisce fino ad arrivare al cortocircuito dove il voltaggio è 0 V.

La corrispondenza tra carico (corrente I misurata in Ampere) e il voltaggio (tensione V misurata in Volt) la leggi sul diagramma seguendo la curva.
Ad ogni punto della curva corrisponde una combinazione diversa di I e V, e quindi una potenza (P misurata in Watt) diversa visto che P=IxV.
Il massimo valore di P lo si trova dove la curva piega a ginocchio che nel caso che tu hai postato è I=8A e V=18V, pertanto la potenza del pannello di quella curva è P=IxV=8x18=144W. Per questa ragione ho detto che le curve non appartengono a un pannello di 100W.

Il compito di un regolatore MPPT è quello di far lavorare il pannello sempre nella zona del ginocchio della curva per cavarne la massima potenza.

Le altre curve ti dicono come si comporta il pannello con irraggiamento più basso di 1000W/m² a causa di nuvolosità, sole basso sull’orizzonte, ecc….

Una cosa avrai notato: l’irraggiamento più basso riduce fortemente la corrente prelevabile dal pannello ma fa cambiare di poco la tensione. Questa è la ragione per cui molti sostengono che non sono necessari i diodi di blocco sui pannelli in parallelo in quanto il loro voltaggio è sempre quasi lo stesso. Il mio pensiero è che questo può essere valido per dei pannelli installati fissi con situazioni di irraggiamento uniforme. I nostri camper che prendono ombra da alberi e quant’altro in maniera imprevedibile, hanno bisogno dei diodi di protezione.

In risposta al messaggio di sergiozh del 13/06/2016 alle 09:54:18

Ringrazio tutti per le spiegazioni, specialmente Kochab per le sue spiegazioni molto dettagliate. quel grafico viene da questo pannello di 100W 20Line%20ES100M36-ENGLISH.pdf avranno messo il grafico di un altro pannello per sbaglio......

---

Penso anch'io che abbiano fatto confusione, il grafico è lo stesso del pannello da 150W che

trovi qui.
