Cronotermostato per trumatic C 6002

Ciao a tutti,
premetto che voglio inserire questo post per condividere un'idea (che sembra banale ma potrebbe essere un contributo per molti).
L'obbiettivo è risolvere il dilemma della "regolazione fine"  della temperatura in camper per i possessori della stufa Truma trumatic c6002.

Ho letto molto sul forum in merito a problemi riconducibili al posizionamento della sonda ntc o al posizionamento dei tubi, alla regolazione della manopola con i numerini etc etc . Sono sicuramente soluzioni valide e risolutive in molti casi ma è oggettivo che:
1. la manopola della truma con i numerini da 1 a 9 ha una sensibilità eccessiva per poter regolare la temperatura in maniera decente.
2. la sonda di temperatura è lenta.
Il risultato è che una volta raggiunta la temperatura se apro la porta e entra freddo prima che la sonda cambi la sua resistenza  e dia il consenso alla stufa per ripartire perdo altri 3 gradi!

Comprendo e condivido anche le critiche in merito a chi ha provato a installare un cronotermostato tradizionale (io l'ho provato) che apre o chiude in modalità on/off il contatto sonda così da ingannare la truma. Questo tipo di utilizzo risolve il problema dell'accensione quando fa freddo ma fa andare a palla la stufa e la spegne di colpo  una volta raggiunta la temperatura. Di sicuro questo non fa bene alla stufa stessa!

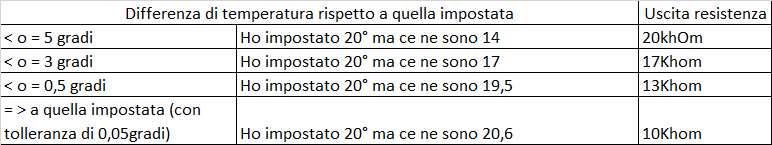

Volevo quindi chiedere se poteva secondo voi aver senso realizzare un cronotermostato ambiente con arduino che abbia un uscita da collegare al posto della sonda ntc e che simuli un comportamento logico simile a questo schema.

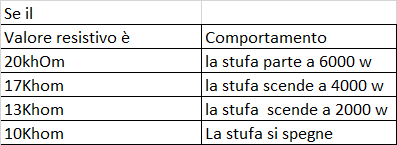

Non conosco i valori resistivi che fanno partire la truma a 6000/4000/2000 watt per cui faccio un ipotesi con valori di esempio (se li conoscete fatemeli sapere)





Il termostato dovrebbe leggere la temperatura costantemente e ripetere il ciclo ogni 30 secondi almeno.
Tutto questo con la manopola sul 9 (cioè ci pensa il termostato a dire alla stufa temperatura raggiunta, temeperatura molto bassa parti a palla temperatura quasi perfetta parti al minimo).

Cosa ne pensate?





beh penso che se la stufa con la sonda modula 3 intensità di ventola e bruciatore lo faccia solo sulla base della resistenza rilevata sui 2 fili della sonda stessa. se quella resistenza io la simulo e la cambio per step con l'arduino per la stufa non cambia nulla.

In risposta al messaggio di Emme48 del 05/05/2022 alle 21:01:34

Si, mi sono dimenticato di dire che erano numeri indicativi ma a caso. In realtà volevo dire che i termostati sono studiati per i riscaldatori sui quali lavorano, diminuendo l'isteresi si stravolge il progetto complessivo.

Sarebbe più logico posizionare bene il sensore originale, al limite mettendo l'NTC a vista invece che internamente al bottone grigliato. Anche io ho avuto la Truma 6002 e non ho riscontrato problemi di temperatura, va però detto che spostai quasi subito il sensore a bottone in un punto della cellula più logico. Marco.

...

é vero e giusto tutto.
Però volendo divertirsi a sperimentare penso che il funzionamento si potrebbe migliorare. daltronde la sonda ntc altro non fa che variare la resistenza che viene letta dalla scheda della truma. Al raggiungimento di determinati valori la logica della truma aumenta o riduce la potenza del bruciatore e lo fa sempre in abbinamento con la ventola. se si conoscessero i valori esatti di intervento si potrebbero gestire delta di temperatura analoghi a quelli di casa. ovviamente bisognerà evitare passaggi bruschi da potenza max a spento ( viceversa é previsto invece). diciamocelo chiaramente: il potenziometro della truma é una ****a. se mi dimostrate che riuscite a mettere 20 gradi precisi e costanti senza ritoccarlo almeno un paio di volte .... dovete dirmi come fate. al netto che il mio sensore é nascosto sopra la porta prende aria ed é da spostare.

Comunque tornando al succo della domanda:

Chi sa o conosce qualcuno che potrebbe dirmi i valori resistivi delle potenze rilevate dalla scheda della Truma?
Mi pare che sul forum ci sia un tecnico che potrebbe darmi suggerimenti.

Grazie

In risposta al messaggio di Emme48 del 06/05/2022 alle 10:52:52

1) Misura la resistenza dell'NTC alla temperatura che ti pare. 2) Sostituisci l'NTC con una resistenza fissa di valore simile a quello misurato. 3) Ruota la manopola in senso antiorario fino al punto preciso di passaggio

da potenza minima a spento. 4) Misura la resistenza del potenziometro abbinato alla manopola, questo sarà il valore01. Ripeti i punti 3 e 4 per tutti i passaggi da una potenza a quella contigua. valore12, valore23 e valore3max. I valori che cerchi sono intermedi ai due punti precisi di cambio potenza, per capirci la Truma va a potenza 2 con un valore resistivo intermedio tra valore12 e valore23. Meno del minore e più del maggiore per spento e potenza massima, però non so abbinati come... te prova. Con la programmazione in C di Arduino come sei messo? A quel punto direi due pulsanti e un display Oled I2C da 1,3 per visualizzare la temperatura ambiente e quella impostata. Ricorda che i pulsanti vanno gestiti con chiamate scatenate da interrupt, quindi PIN 2 e 3 dichiarati INPUT_PULLUP. attachInterrupt(digitalPinToInterrupt(2), tastoup, FALLING; attachInterrupt(digitalPinToInterrupt(3), tastodown, FALLING);  Ricorda anche che le variabili modificate dalle routine scatenate da interrupt void tastoup  ( )  { ... ... } devono essere di tipo VOLATILE, quindi non va bene float temperaturaimpostata; ma devi fare volatile float temperaturaimpostata; Se ti monta la voglia di implementare un timer, ti ci vorrà un modulo RTC, tipo il DS3231, per sapere l'ora, poi devi imparare a settare i valori con due soli tasti, scruverli (in upgrade) sulla EEPROM, rileggerli all'avvio, modificare il fuso orario e l'ora legale... Marco.

...

Tutto abbasstanza chiaro tranne 4) Misura la resistenza del potenziometro abbinato alla manopola, questo sarà il valore01.

Non ho mai smontato il comando ma mi sembra di aver visto un connettore a pettine. Dove la misuro la resistenza?

In risposta al messaggio di Emme48 del 09/05/2022 alle 14:44:09

Sei poi riuscito a fare qualcosa? Marco.

non ancora ma rimando la cosa ad un momento più tranquillo perché ora sono alle prese col pannello fv ....
