Progetto Webasto Thermo Top "Trivalente"

Ciao, con il radiatore in cellula hai un bel vantaggio, ti consiglierei di installare il Webasto dietro al paraurti lato guida, puoi collegare il circuito idraulico in parallelo ai tubi del riscaldamento cabina posizionati al lato del servofreno, puoi spillare il gasolio sul tubo di ritorno in prossimità della elettrovalvola del termoavviatore, se vuoi separare il circuito matore da quello della cellula dovrai inserire una valvola, manuale o elettrica, su uno dei tubi lato motore, questa configurazione, già collaudata, a mio parere, è la piu' semplice per realizzare l'impianto, questo è l'aperitivo poi vedremo il pranzo. Buon lavoro Enzo

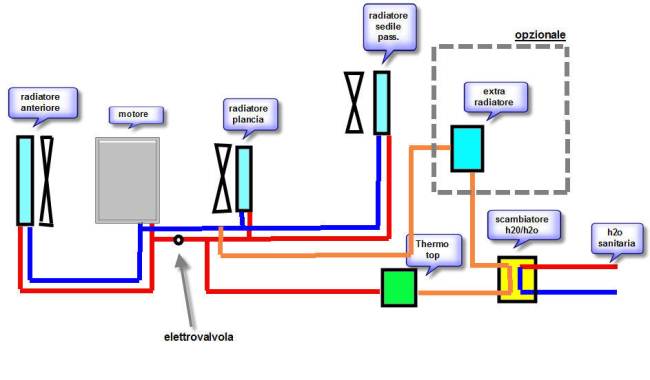

Ciao, non farei "una cosa del genere", collegherei il Thermo top in parallelo ai tubi che entrano in cabina, il resto dell'impianto in serie al radiatore sedile passeggero, con questa configurazione l'impianto è bilanciato e la temperatura è uniforme, nel tuo hai tre sezioni in parallelo, motore, radiatore plancia con radiatore sotto sedile, nuovo impianto, non è detto che la circolazione del liquido sia uniforme, potresti avere uno sbilanciamento termico che non puoi gestire. Un saluto Enzo

In risposta al messaggio di enzo44 del 06/10/2016 alle 19:38:03

Ciao, con il radiatore in cellula hai un bel vantaggio, ti consiglierei di installare il Webasto dietro al paraurti lato guida, puoi collegare il circuito idraulico in parallelo ai tubi del riscaldamento cabina posizionati

al lato del servofreno, puoi spillare il gasolio sul tubo di ritorno in prossimità della elettrovalvola del termoavviatore, se vuoi separare il circuito matore da quello della cellula dovrai inserire una valvola, manuale o elettrica, su uno dei tubi lato motore, questa configurazione, già collaudata, a mio parere, è la piu' semplice per realizzare l'impianto, questo è l'aperitivo poi vedremo il pranzo. Buon lavoro Enzo

...

---

Su un ducato 244 del 2005 dove andrebbe installato?
Il mio meccanico dice sotto la cabina dietro al sedile di guida (ovviamente all'esterno) va bene?
Ciao
Davide

 Ciao a tutti, anche io sono dietro a realizzare l'impianto cosi, come avevo nel precedente camper, come dice Enzo44 in parallelo ai tubi del riscaldamento cabina e il resto in serie. Sul camper attuale ducato 244 l'ho montato nel vano motore dietro il radiatore fissato su una piastra a L..
dodo

Ciao, l'impianto cosi' realizzato va bene, ho usato lo stesso shema sul mezzo di mio figlio, ovviamente avrai la produzione di acqua calda con tutti i radiatori caldi, come sul primo schema, per Davide,  sul  Ducato 244 non è possibile il montaggio dietro al paraurti, il vano è "occupato" dalla vaschetta lavavetri, la posizione indicata dal meccanico può andar bene, sul mezzo di un mio amico lo abbiamo montato dietro al radiatore fissato sulla traversa. Un saluto Enzo

In risposta al messaggio di Winghy del 07/10/2016 alle 19:57:13

Secondo te come dovrei fare per produrre a. Calda senza avere i radiatori caldi? In estate non sarebbe il massimo, e anche vero che se voglio l a.calda la temperatura esterna non dovrebbe essere altissima.

---

Sul mio mezzo Frankia, vi è l'impianto Frankia-Polar composto da bruciatore Ebe, condutture e radiatori Alde e boiler nautico Elgena, l'accensione ha 2 posizioni Estate/inverno. Nella posizione estate una elettrovalvola blocca l'afflusso dell'acqua calda verso i radiatori e la invia unicamente nel boiler. Nel giro di 5 minuti ho l'acqua calda (boiler dal 17l).

Ciao, tutto si può fare, l'amico Clint ha descritto il suo impianto, anche Mobilvetta su Icaro Nord Pole ha installato un Thermo top per la produzione di acqua calda, è ovvio che è necessario dedicare una linea idraulica per lo scambiatore o boiler, ci sono elettrovalvole a quattro vie idonee a "bypassare" l'impianto di riscaldamente, anche se collegato in serie, i costi sono elevati, non so se ne valga la pena per l'utilizzo in camper dove, normalmente l'acqua calda si usa in inverno, ripeto tutto è possibile. Un saluto Enzo

Ciao. è ovvio che dedicare il Webasto per la sola produzione di acqua calda riduce notevolmente i tempi, con lo scambiatore acqua/acqua diciamo che è istantaneo, il sistema piu' semplice, ed economico, è quello di montare lo scambiatore in parallelo al Thermo top, diciamo all'inizio dell'anello riscaldamento, e separare quest'ultimo con una semplice elettrovalvola a due vie, con questa configurazione avrai lo scambiatore sempre inserito mentre l'impianto di riscaldamento lo sarà con elettrovalvola aperta, per i tubi userei i classici in gomma per alte temperature, radiator, che ti semplificano al max il lavoro. Un saluto Enzo

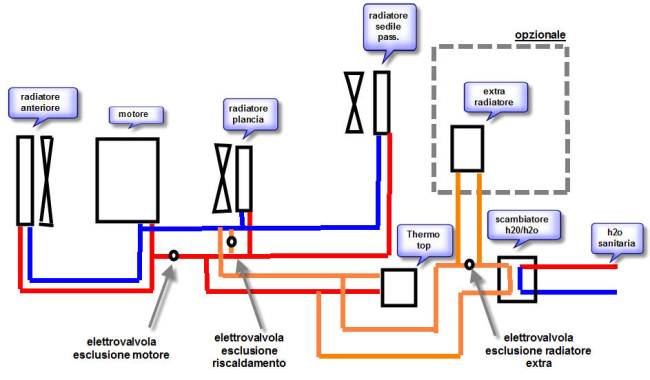

Ciao, le elettrovalvole esclusione riscaldamento e esclusione radiatore extra non sono posizionate in modo corretto, sia in posizione on che in posizione off non chiudono i circuiti interessati, anche quando sono aperte consentono la circolazione nei radiatori, non sono in grado di postare il disegno, cerco di spiegarlo, realizza un anello con in serie i radiatori e lo scambiatore, ai capi di quest'ultimo con due T collegherai il webato, con una elettrovalvola interromperai la serie dei radiatori, questa configurazione ti consentirà di avere lo scambiatore ed il webasto sempre collegati e pronti per la produzione di acqua calda, all'apertuta della elettrovalvola si riscalderanno i radiatori in serie , in pratica avrai lo scambiatore in parallelo al webasto e la serie dei radiatori in parallelo allo scambiatore ed al webasto, spero di essermi spiegato, eventualmente farò una foto allo schema. Un saluto Enzo

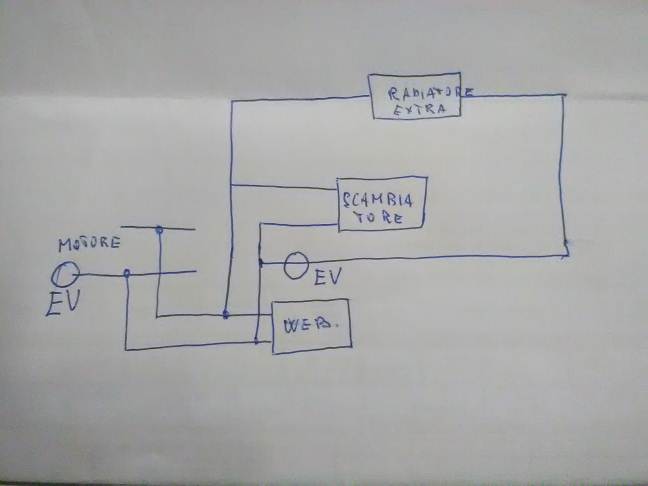

Ciao, ho provato a mandarti un allegato, per radiatori in serie intendevo quelli che eventualmente installerai in cellula e che, pensavo, fossero semplificati con "extra radiatore" se invece sarà uno, ovviamente lo collegherai in parallelo a webasto ed allo scambiatore:un Saluto Enzo

Ciao, lo schizzo soltanto per capire come posizionare le elettrovalvole, ovviamente dovrai adattarlo al tuo mezzo, se intendi sezionare  il radiatore cabina e quello sotto al sedile, giocoforza dovrai montare una ulterire elettrovalvola nel vano motore, ci sono le "tandem" che installate al posto di una T deviano il flusso o lato motore o lato riscaldamento è una piccola complicazione che ti risolve il problema, io l'ho montata sul camper di mio figlio gestita con un telecomando, comunque ti ricordo che le elettrovalvole assorbono 1 A da mettere in conto sul bilancio energetico. Un saluto Enzo
