In risposta al messaggio di Emme48 del 22/03/2021 alle 12:22:38Bravo

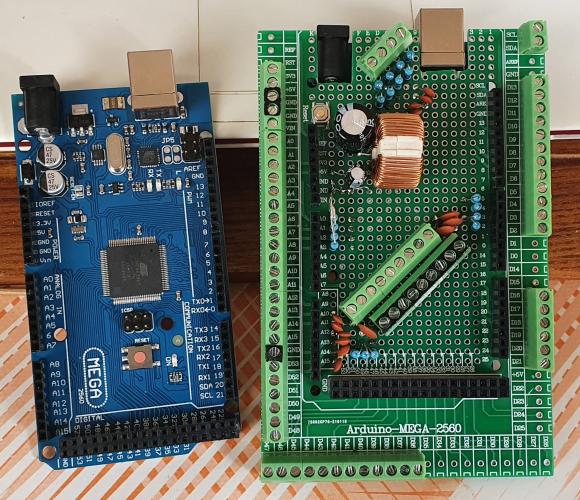

Solo per il gusto del fai-da-te, senza connessioni esterne che all'estero potrebbero creare problemi (non solo tecnici), piano piano prende forma il multistrumento che volevo realizzare (tanto siamo in lock-down e il camperancora non me lo consegnano). Per ora sto giocherellando col software e qualche sensore, poi appena mi arriva la piastra di connessione per Arduino MEGA 2560 comincio a piazzare i componenti in maniera non indecente predisponendo i morsetti per i cablaggi dei vari sensori & Co. sparsi per il camper. Arduino dovrà essere sostituibile velocemente... Tutti i menù e le funzioni si comandano con due soli pulsanti, dovrei riuscire a fare molte misurazioni senza disseminare il camper con una miriade di strumentini vari, più o meno cinesi, sconnessi tra loro. Almeno qui, all'accensione, parte una specie di TOUR ciclico di tutte le misurazioni possibili, con la possibilità di impostare per ciascuna dei valori di controllo, superati i quali scatta un allarme e il loop si interrompe, visualizzando la misura che ha generato lo stop. I costi sono davvero contenuti, ma... non finisce qui, hai voglia ad aggiungere componenti e funzioni. ...sono anche riuscito a disegnare un Colibrì... Marco.
.jpg)
http://www.m48.it
In risposta al messaggio di Emme48 del 14/03/2021 alle 09:53:31Anche io vorrei cimentarmi in un pò di domotica per il furgone che sto allestendo.
Sto facendo un po' di prove per realizzare un multistrumento con Arduino MEGA 2560 da piazzare sul nuovo camper. Nel segno dell'affidabilità questo sarà uno strumento SOLO di misura e di avviso, niente funzioni primariesenza la quali il camper non va... Il linguaggio IDE di Arduino non è poi così terribile... Ho già preso Arduino e qualche display OLED 128x64 bit per realizzare un'interfaccia utente che usa due soli pulsanti. C'è qualcuno che si è già cimentato nella semplificazione delle innumerevoli cose da tenere sotto controllo a bordo? Correnti, tensioni, temperature, livelli ecc.. Tanto per capirci... con 2 euro si prende un sensore che rileva la distanza tramite ultrasuoni con 1 cm di errore... perfetto per rilevare il livello delle grigie, invece del solito led rosso che avvisa quando ormai il serbatoio sta per traboccare... Marco.
In risposta al messaggio di emanuele fpv del 15/04/2021 alle 20:37:52Ne avrai di codice da scrivere...
Anche io vorrei cimentarmi in un pò di domotica per il furgone che sto allestendo. Nei prossimi giorni inizierò a fare un pò di esperimenti. Ho preso una scheda Mega 2560 R3 che integra un ESP8266 per il wifi Ho presoanche delle ESP32 NodeMCU WiFi, che sono una valida alternativa, ma forse non hanno abbastanza pin. Nel camper avrò una saponetta wifi 4G che farà da ponte tra il wifi e internet. Sensori:Temperatura / umidità Caricatore MPPT tramite interfaccia RS485 e libreria Tracer-RS485-Modbus-Blynk 2 BMS per le lifepo4 con interfaccia UART e una libreria per arduino per monitorare carica/temperatura/ecc. Sensori induttivi (XKC Y25) per misurare i livelli dei serbatoi senza forarli: costano circa 3 euro l'uno se presi dalla Cina. Si attaccano all'esterno del serbatoio e rilavano se c'è acqua dall'altro lato. Ovviamente se ne possono mettere diversi a più livelli per avere una misura più accurata. Pensavo di metterne 3/4 sulle chiare, 2 sulle grigie. (volendo potrei metterne un paio anche sul porta potti fissate col velcro) Sensore di temperatura boiler e forse anche acque grigie Come dispositivi controllati:Thermotop (in realtà dovrei dire Cinetop) Elettrovalvole impianto di riscaldamento Ventola scambiatore acqua/aria Strisce led RGB WS2815 (ogni led può avere un colore diverso) Pompa dell'acquaLa pompa dell'acqua vorrei controllarla per fare qualche misura anti allagamento. Vorrei evitare i sensori di allagamento perché ne andrebbero messi diversi, ma devo ancora capire come fare. Come interfaccia di controllo vorrei fare un interfaccia web molto semplice (oppure integrare tutto con Blynk) consultabile da smartphone o da un tablet economico da tenere sempre in van Poi la chicca migliore di tutte: un tasto che quando premuto mi mostra tutti i livelli dei liquidi, stato di carica, assorbimento solare, attraverso la barra led sul tetto.
http://www.m48.it
.png)
http://www.m48.it
In risposta al messaggio di emanuele fpv del 15/04/2021 alle 20:37:52Interessante quel XKC Y25, non mi è mai capitato di scoprirlo.
Anche io vorrei cimentarmi in un pò di domotica per il furgone che sto allestendo. Nei prossimi giorni inizierò a fare un pò di esperimenti. Ho preso una scheda Mega 2560 R3 che integra un ESP8266 per il wifi Ho presoanche delle ESP32 NodeMCU WiFi, che sono una valida alternativa, ma forse non hanno abbastanza pin. Nel camper avrò una saponetta wifi 4G che farà da ponte tra il wifi e internet. Sensori:Temperatura / umidità Caricatore MPPT tramite interfaccia RS485 e libreria Tracer-RS485-Modbus-Blynk 2 BMS per le lifepo4 con interfaccia UART e una libreria per arduino per monitorare carica/temperatura/ecc. Sensori induttivi (XKC Y25) per misurare i livelli dei serbatoi senza forarli: costano circa 3 euro l'uno se presi dalla Cina. Si attaccano all'esterno del serbatoio e rilavano se c'è acqua dall'altro lato. Ovviamente se ne possono mettere diversi a più livelli per avere una misura più accurata. Pensavo di metterne 3/4 sulle chiare, 2 sulle grigie. (volendo potrei metterne un paio anche sul porta potti fissate col velcro) Sensore di temperatura boiler e forse anche acque grigie Come dispositivi controllati:Thermotop (in realtà dovrei dire Cinetop) Elettrovalvole impianto di riscaldamento Ventola scambiatore acqua/aria Strisce led RGB WS2815 (ogni led può avere un colore diverso) Pompa dell'acquaLa pompa dell'acqua vorrei controllarla per fare qualche misura anti allagamento. Vorrei evitare i sensori di allagamento perché ne andrebbero messi diversi, ma devo ancora capire come fare. Come interfaccia di controllo vorrei fare un interfaccia web molto semplice (oppure integrare tutto con Blynk) consultabile da smartphone o da un tablet economico da tenere sempre in van Poi la chicca migliore di tutte: un tasto che quando premuto mi mostra tutti i livelli dei liquidi, stato di carica, assorbimento solare, attraverso la barra led sul tetto.
sapete se ci sono dei negozi sul web specializzati che su richiesta lavorino su arduino e ti vendano il prodotto richiesto finito e pronto all'utilizzo ? In risposta al messaggio di renzo07 del 16/04/2021 alle 10:13:53Ma non offre più prestazioni un rilevatore di distanza a ultrasuoni?
Interessante quel XKC Y25, non mi è mai capitato di scoprirlo. La cosa che non riesco a capire è il tipo di colla (in termini italiani) chiamata mucilagin glue e che serve ad incollarli sulla parete del serbatoio. Magari va bene un qualsiasi sigillante/collante polimerico, però non credo sia la stessa cosa. Renzo.
http://www.m48.it
In risposta al messaggio di Emme48 del 16/04/2021 alle 10:37:05E' vero, ma il sensore per la distanza deve essere obbligatoriamente a due capsule (tx e rx) perchè con la singola che funziona sia da tx che rx, ha il difetto che non "vede" i primi 30cm.
Ma non offre più prestazioni un rilevatore di distanza a ultrasuoni? Ha 1 cm di precisione che per i miei serbatoi sono 2 litri. Marco.
In risposta al messaggio di himmer80 del 16/04/2021 alle 10:34:31Il "già fatto" tipicamente è "fatto come piace a loro" e se non hai bisogno di cose perticolari, può anche andar bene.
complimenti per le vostre creature ...nel mio caso vorrei controllare semplicemente da remoto tensione BM-BS e temperatura all'interno del camper ,ma in commercio nonostante le domotica sia molto in voga non trovo alcunprodotto pronto all'utilizzo che possa adattarsi a queste funzioni e potermelo fare da solo con arduino la vedo dura, sapete se ci sono dei negozi sul web specializzati che su richiesta lavorino su arduino e ti vendano il prodotto richiesto finito e pronto all'utilizzo ?
http://www.m48.it
In risposta al messaggio di renzo07 del 16/04/2021 alle 11:44:43Hai provato con un
E' vero, ma il sensore per la distanza deve essere obbligatoriamente a due capsule (tx e rx) perchè con la singola che funziona sia da tx che rx, ha il difetto che non vede i primi 30cm. Dico questo perchè non ho ancoratrovato un sensore a doppia capsula impermeabile dato che penso sia necessario che stia dentro al serbatoio, quindi soggetto ad ondate durante la marcia. Quelli impermeabili sono ad un solo sensore tipo questo. Oppure sarebbe interessante fare delle prove con questi sostituendo le capsule dei sensori doppi. Ho apprezzato quel sensore da mettere esternamente solo come una delle varie alternative per monitorare i serbatoi. Tempo fa ho fatto degli esperimenti utilizzando due strisce di alluminio a 90 gradi messe sull'angolo di una tanica di plastica. Ho realizzato un capacimetro con un PIC e ti assicuro funzionava benissimo. Ho desistito in seguito dato che variando la salinità dell'acqua (ho aggiunto del sale da cucina) le misure si alteravano notevolmente. Peccato perchè le strisce si potevano mettere in parallelo con altre due all'angolo opposto correggendo così l'eventuale inclinazione. Il mio difetto principale è che ne invento di tutti i colori e poi alla fine non le utilizzo. Renzo.
sensore differenziale di pressione
?In risposta al messaggio di Emme48 del 15/04/2021 alle 22:15:08Scrivere codice è la cosa che so fare meglio.. è tutto il resto che mi preoccupa

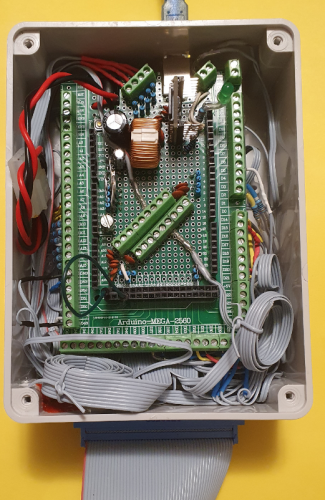

Ne avrai di codice da scrivere... Io ho previsto il funzionamento autonomo, con 3 display 128x64 sparsi qua e là e due soli pulsanti su ogni display. Niente wifi perchè sono sicuro che non mi aggiunge prestazioni concrete.Per le temperature ti consiglio i DS18B20 mono PIN (-55 +125), con un solo filo ne metti in parallelo quanti ne vuoi... sono anche stagni. Il livello dei serbatoi li leggo con gli SR04 a ultrasuoni. Una cosa ho fatto... ho piazzato Arduino e la sua scheda di sviluppo in una scatola dalla quale sbuca l'USB e un connettore flat da 50 PIN. Un cavo da 50 pin finirà in una scatola per i soli cablaggi. Marco
qualcosa del genere
In risposta al messaggio di renzo07 del 16/04/2021 alle 11:44:43Io userò gli SR04 risolvendo il problema del moto ondoso nel serbatoio, inserendo sul grosso tappo rosso un tubo che arriva sul fondo.
E' vero, ma il sensore per la distanza deve essere obbligatoriamente a due capsule (tx e rx) perchè con la singola che funziona sia da tx che rx, ha il difetto che non vede i primi 30cm. Dico questo perchè non ho ancoratrovato un sensore a doppia capsula impermeabile dato che penso sia necessario che stia dentro al serbatoio, quindi soggetto ad ondate durante la marcia. Quelli impermeabili sono ad un solo sensore tipo questo. Oppure sarebbe interessante fare delle prove con questi sostituendo le capsule dei sensori doppi. Ho apprezzato quel sensore da mettere esternamente solo come una delle varie alternative per monitorare i serbatoi. Tempo fa ho fatto degli esperimenti utilizzando due strisce di alluminio a 90 gradi messe sull'angolo di una tanica di plastica. Ho realizzato un capacimetro con un PIC e ti assicuro funzionava benissimo. Ho desistito in seguito dato che variando la salinità dell'acqua (ho aggiunto del sale da cucina) le misure si alteravano notevolmente. Peccato perchè le strisce si potevano mettere in parallelo con altre due all'angolo opposto correggendo così l'eventuale inclinazione. Il mio difetto principale è che ne invento di tutti i colori e poi alla fine non le utilizzo. Renzo.
http://www.m48.it
In risposta al messaggio di Lebowski del 16/04/2021 alle 12:16:15Certo, ho provato quello a cui si collega un tubicino ad una delle "prese d'aria" e l'altro capo del tubicino dentro il serbatoio.
Hai provato con un sensore differenziale di pressione?
In risposta al messaggio di emanuele fpv del 16/04/2021 alle 12:17:30Ho appena provato a posizionare un SR04 sopra un tubo alto 16 cm e diametro di 6 cm, tappato da una parte.
Scrivere codice è la cosa che so fare meglio.. è tutto il resto che mi preoccupa Gli SR04 non mi sembrano un'ottima idea: come ti hanno già detto non essendo impermeabili credo avrebbero vita breve. Piuttosto puntereia qualcosa del genere Io ho pensato a quelli capacitivi perché voglio evitare di fare altri fori nei serbatoi. Ho visto anche dei video di gente che ha incollato una striscia di carta d'alluminio su un recipiente e usato quello per calcolare il livello dell'acqua. Per il resto mi sembra tu abbia fatto un buon lavoro, anche io penso userò quella mille fori specifica per il mega. Magari quando ho un circuito definitivo potrei farmelo stampare da JLCPCB, l'ho usato per altri progettini e costa pochissimo
http://www.m48.it
In risposta al messaggio di emanuele fpv del 16/04/2021 alle 12:17:30Basta forare solo il tappo...
Scrivere codice è la cosa che so fare meglio.. è tutto il resto che mi preoccupa Gli SR04 non mi sembrano un'ottima idea: come ti hanno già detto non essendo impermeabili credo avrebbero vita breve. Piuttosto puntereia qualcosa del genere Io ho pensato a quelli capacitivi perché voglio evitare di fare altri fori nei serbatoi. Ho visto anche dei video di gente che ha incollato una striscia di carta d'alluminio su un recipiente e usato quello per calcolare il livello dell'acqua. Per il resto mi sembra tu abbia fatto un buon lavoro, anche io penso userò quella mille fori specifica per il mega. Magari quando ho un circuito definitivo potrei farmelo stampare da JLCPCB, l'ho usato per altri progettini e costa pochissimo
http://www.m48.it
In risposta al messaggio di Emme48 del 16/04/2021 alle 13:06:31L'idea del tubo è buona ma non sempre attuabile.
Ho appena provato a posizionare un SR04 sopra un tubo alto 16 cm e diametro di 6 cm, tappato da una parte. Affacciando il sensore al tubo, la misurazione della distanza/profondità è perfetta e non risente di echi, quindi credo che il tubo alto 60 cm inserito in un serbatoio alto 40 cm andrà bene e li dentro il moto ondoso non ci sarà. Marco.
In risposta al messaggio di Emme48 del 16/04/2021 alle 13:16:29Se ti interessa ho cercato su google il sensore che ti avevo inviato prima e trovato del codice per usarlo:
Basta forare solo il tappo... Avevo già visto diversi sensori resistenti all'acqua, ma non ne trovo nessuno per il quale sia reperibile qualche info, magari un po' di codice per usarlo... Con quelli semplificherei parecchio...
https://github.com/riteshRcH/wa...
In risposta al messaggio di emanuele fpv del 16/04/2021 alle 16:14:43Uuuuu grazie.
Se ti interessa ho cercato su google il sensore che ti avevo inviato prima e trovato del codice per usarlo: C'è il codice sia per la versione UART (DYPA02YYUM) che per quella PWM (DYPA02YYWM). In effetti il sensore lo potrei incollare sul tappo e fare solo un forellino per il cavo. Ci penserò
http://www.m48.it
In risposta al messaggio di Emme48 del 16/04/2021 alle 16:32:33Io l'ho visto su
Uuuuu grazie. In effetti il software è quello giusto, però strano che su Ebay e su Amazon non si trovi il sensore... Per il livello ricorda che è sempre valido il principio dei vasi comunicanti... un tubo verticale collegato in basso al serbatoio lo metti dove vuoi... Marco.
aliexpress
