Quesito elettrico (posizione amperometro)

In risposta al messaggio di a.daniele del 06/03/2018 alle 21:48:15

Scusate se torno a rompervi, ma stasera sono andato da un fornitore di componenti elettrici, ma la mia impressione è stata che ne capiva meno di me. Ora cercando in internet ho trovato questo. sr_1_1?ie=UTF8&qid=1520368619&sr=8-1&keywords=shunt+amperometro

 e se ho ben capito vi chiedo conferma: - lo shunt va collegato in serie al cavo negativo che esce dal regolatore tramite le viti esterne. - l'amperometro va collegato (anche con un cavo di diametro minore), tramite le viti interne dello shunt. Giusto? Grazie Saluti Daniele

...

Strumento che misura sia tensione che corrente e calcola anche la potenza e l'energia che e' passata.
Ho visto che il piu' delle volte, gli amperometri che non necessitano di alimentazione separata, sono i "Combo", cioe quelli che misurano sia corrente che tensione. E' da 100A, fin troppo ma quello da 20A ho visto che ha lo shunt interno.
Questo fa parte di quelli.

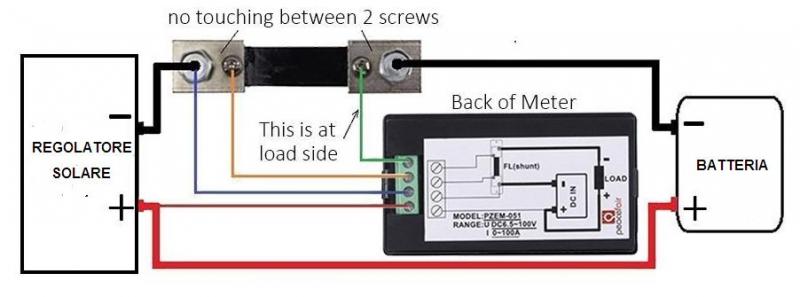

Ho ritagliato lo schema e cambiato le diciture.




riuppo questa vecchisssssssima discussione per chiarirmi un po' le idee su questi am,perometri con shunt esterno
cmi sono comprato per l'appunto proprio il modello linkato due post fa da a.daniele, con resistenza esterna da 50a/75mv, e dalle prove che ho fatto comparato con un tester sembra funzionare bene
per adesso sto solo monitorando i consumi, mettendolo in serie dopo la BS...ma, leggendo in qualche post, mi è sembrato di capire che si possa far calcolare allo struymento sia la corrente in entrata sia quella in uscita contemporaneamente ( o meglio, la differemnza tra le due)...come si fa?
se metto in serie tra regolatore e BS, ottengo solo la corrente caricata verso la batteria e nient'altro, giusto?
invece, collegando da un lato dello shunt la batteria, e dall'altro SIA il regoaltore SIA i carichi, ottengo la differenza che dicevo sopra?

In risposta al messaggio di pipporan del 24/06/2020 alle 22:46:28

riuppo questa vecchisssssssima discussione per chiarirmi un po' le idee su questi am,perometri con shunt esterno cmi sono comprato per l'appunto proprio il modello linkato due post fa da a.daniele, con resistenza esterna

da 50a/75mv, e dalle prove che ho fatto comparato con un tester sembra funzionare bene per adesso sto solo monitorando i consumi, mettendolo in serie dopo la BS...ma, leggendo in qualche post, mi è sembrato di capire che si possa far calcolare allo struymento sia la corrente in entrata sia quella in uscita contemporaneamente ( o meglio, la differemnza tra le due)...come si fa? se metto in serie tra regolatore e BS, ottengo solo la corrente caricata verso la batteria e nient'altro, giusto? invece, collegando da un lato dello shunt la batteria, e dall'altro SIA il regoaltore SIA i carichi, ottengo la differenza che dicevo sopra?

...

Leggi sempre la corrente di carica della batteria. Per avere una differenza bisogna avere due letture ossia due strumenti o meglio si può fare tutto ma bisogna saperlo fare.ad esempio se alimenti la Batteria S.e carichi vari, è chiaro che se apri i carichi avrai solo la bs e viceversa e con una semplice operazione matematica ottieni quello che vuoi.

non mi è molto chiaro la seconda parte del tuo intervento:
"ad esempio se alimenti la Batteria S.e carichi vari, è chiaro che se apri i carichi avrai solo la bs e viceversa e con una semplice operazione matematica ottieni quello che vuoi. "

sì, con due strumenti mi è chiaro come fare, volevo capire come fare con un singolo strumento, a calcolare le correnti in entrambe le direzioni

P.S. ma come si fa a citare gli altri?

In risposta al messaggio di pipporan del 26/06/2020 alle 02:28:40

non mi è molto chiaro la seconda parte del tuo intervento: ad esempio se alimenti la Batteria S.e carichi vari, è chiaro che se apri i carichi avrai solo la bs e viceversa e con una semplice operazione matematica ottieni

quello che vuoi. sì, con due strumenti mi è chiaro come fare, volevo capire come fare con un singolo strumento, a calcolare le correnti in entrambe le direzioni P.S. ma come si fa a citare gli altri?

...

Citare gli altri "rispondi colore verde interno messaggio"
la seconda parte messaggio vuol dire che se transitano 6 A tra batteria e carichi è chiaro che se scolleghi i carichi e leggi 2 A vuol dire che i 2 A vanno in batteria e gli altri 4 erano i carichi.

In risposta al messaggio di Stefino del 26/06/2020 alle 07:36:24

Citare gli altri rispondi colore verde interno messaggio la seconda parte messaggio vuol dire che se transitano 6 A tra batteria e carichi è chiaro che se scolleghi i carichi e leggi 2 A vuol dire che i 2 A vanno in batteria e gli altri 4 erano i carichi.

ok, sto provando adesso a citare, vediamo se esce bene!
ok chiaro, cmq ci vuole un'azione manuale
ad ogni modo, è possibile farlo con lo schema postato da renzo07?? così si misura solo la ricarica dal reg alla batt, e niente più, no?
diciamo che mi interessa monitorare il più cose possibili, datto che sto iniziando ad avere un impianto un po' grosso (2 pannelli, ognuno ad un regolatore, ognuno a 2 BS, insomma 4 BS totali), ho praticamente finito lo spazio in verticale su ogn i superficie del camper (riempito di mobiletti e pannelli elettrici vari), quindi devo ottimizzare per forza lo spazio rimasto e non posso fare 3-4 nuovi pannelli con strumenti:-)

In risposta al messaggio di pipporan del 27/06/2020 alle 02:39:47

ok, sto provando adesso a citare, vediamo se esce bene! ok chiaro, cmq ci vuole un'azione manuale ad ogni modo, è possibile farlo con lo schema postato da renzo07?? così si misura solo la ricarica dal reg alla batt, e niente

più, no? diciamo che mi interessa monitorare il più cose possibili, datto che sto iniziando ad avere un impianto un po' grosso (2 pannelli, ognuno ad un regolatore, ognuno a 2 BS, insomma 4 BS totali), ho praticamente finito lo spazio in verticale su ogn i superficie del camper (riempito di mobiletti e pannelli elettrici vari), quindi devo ottimizzare per forza lo spazio rimasto e non posso fare 3-4 nuovi pannelli con strumenti:-)

...

Ogni schunt rileva una corrente.
una cosa che si può fare è usare uno strumento con più schunt.
Prova a vedere mi pare che emme48 abbia fatto qualcosa di simile.è molto competente in materia.

In risposta al messaggio di Stefino del 27/06/2020 alle 09:31:59

Ogni schunt rileva una corrente. una cosa che si può fare è usare uno strumento con più schunt. Prova a vedere mi pare che emme48 abbia fatto qualcosa di simile.è molto competente in materia.

Provate a guardare qui:

http://www.m48.it/superamperome...

Marco.

sì, sto già dialogando con m48 in un altro post, e ho già ammirato i suoi capolavori!!
spero in futuro di riusxcire a replicarli!
cmq, qua mi interessava capire se con un solo shunt si poteva fare più misurazioni, ma a quanto pare no, avevo solo capito male...
