Schede tecniche regolatori MPPT Victron

Io ho il regolatore Blue solar 75/15 A , comprato diversi anni fa . Vi ho collegato due pannelli da 60w in serie , questo perche' gli MPPT lavorano meglio con le tensioni alte . Ora vendono la serie smart solar che include gia' il bluetooth , mentre il blue solar ha bisogno di un accessorio apposta. Ovviamente devi prendere la versione con uscita a 12 VDC (che puoi innalzare fino a 15) .
Valuterei la versione da 20 A . Un gradino superiore la serie 150/35  sempre smart.

In risposta al messaggio di dekracap del 19/01/2024 alle 07:16:22

Salve, mi sto avvicinando al mondo dei regolatori MPPT, davo uno sguardo ai Victron all'inizio, proprio per capire come scegliere i dimensionamenti perchè sono a digiuno completo, sono rimasto ai vecchi PWM che andavano

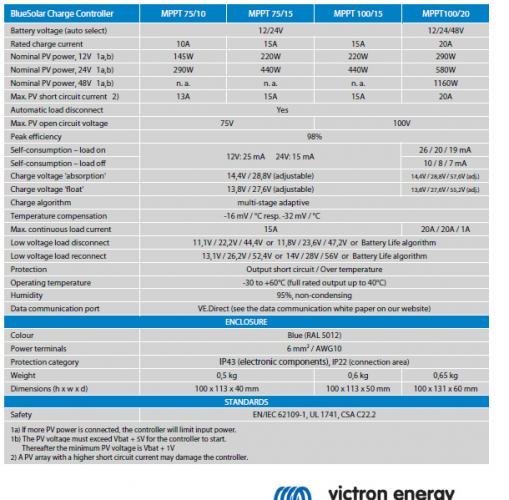

bene per i pannelli da 12v, e bastava azzeccare la potenza in watt per dimensionare il tutto. La Victron ad esempio fa una miriade di regolatori dai codici non proprio comprensibili a prima vista, alcuni da quasi mille euro, non oso immaginare cosa possano fare (il caffè?) Tornando a quelli umani, ho scaricato la scheda tecnica ma non sono sicuro di comprenderla bene, mi aiutate? tanto suppongo che una volta capito il concetto valga anche per altre marche. Io adesso ho un normale pannello 12v (si lo so, in realtà escono una 20ina) con un PWM da 240w della CBE, visto che metterò un secondo pannello, volevo intanto prendere un regolatore e provarlo anche sul vecchio pannello perchè carica praticamente zero e vorrei capire se è il pannello o il regolatore. Poi in seguito ci metterò un pannello nuovo. Comunque quali sono le indicazioni più importanti per il dimensionamento dell'impianto e capire che tipo di pannello posso collegarci?

...

Ciao,
diciamo che i dati più importanti da considerare della tabella Victron, sono :
Intanto il modello , se è per esempio il  100/ 20 ,
potrai collegare pannelli  fino ad una Voc di 100V , e in uscita ti darà max 20 A .
Se vuoi sapere che pannello solare ci puoi collegare,  devi guardare la 3° riga , Nominal PV power 12 V , perché la tua batteria è a 12V .
In  base al secondo Pannello che vuoi mettere,  e a come lo vuoi collegare al precedente,  protrai scegliere il regolatore adeguato.

Un saluto
Matteo



In risposta al messaggio di dekracap del 19/01/2024 alle 13:16:01

Non ho capito ad esempio per il primo modello devo rimanere entro i 145 watt di pannello ma indipendentemente dal voltaggio del pannello? Avevo capito che gli mppt sono adatti all'uso ad esempio dei pannelli civili che sviluppano molto più di 20 volt dei classici pannelli da camper.

Per semplificare i concetti base: il regolatore di carica (sia pwm che mppt) devono essere scelti in relazione alla tipologia di pannello/pannelli al quale deve essere collegato, per poterli gestire nel migliore dei modi.
Quindi prima si guarda la scheda tecnica del pannello/pannelli e poi si fanno i dovuti calcoli se verranno connessi in parallelo o in serie,  e come si svilupperanno le varie potenze in gioco e le tensioni (VOC).
Una volta calcolati i valori che svilupperanno i vari sistemi fotovoltaici si sceglie il prodotto più idoneo, considerando che è sempre meglio sovrastimare la potenza di gestione del mppt.

Per es. un pannello fv di 12v che sviluppa una potenza nominale di 145watt può essere tranquillamente gestito da un mppt Victron 75/10 oppure un piu grande 75/15.
Se invece si volesse prevedere una futura implementazione con un analogo pannello da 145watt in serie potrebbe essere piu conveniente un 100/20.
Resta assodato che la configurazione migliore è sempre un regolatore per ogni pannello.

In risposta al messaggio di salomogi del 19/01/2024 alle 13:43:36

Per semplificare i concetti base: il regolatore di carica (sia pwm che mppt) devono essere scelti in relazione alla tipologia di pannello/pannelli al quale deve essere collegato, per poterli gestire nel migliore dei modi.

Quindi prima si guarda la scheda tecnica del pannello/pannelli e poi si fanno i dovuti calcoli se verranno connessi in parallelo o in serie,  e come si svilupperanno le varie potenze in gioco e le tensioni (VOC). Una volta calcolati i valori che svilupperanno i vari sistemi fotovoltaici si sceglie il prodotto più idoneo, considerando che è sempre meglio sovrastimare la potenza di gestione del mppt. Per es. un pannello fv di 12v che sviluppa una potenza nominale di 145watt può essere tranquillamente gestito da un mppt Victron 75/10 oppure un piu grande 75/15. Se invece si volesse prevedere una futura implementazione con un analogo pannello da 145watt in serie potrebbe essere piu conveniente un 100/20. Resta assodato che la configurazione migliore è sempre un regolatore per ogni pannello.

...

"Resta assodato che la configurazione migliore è sempre un regolatore per ogni pannello."
Per un numero limitato di pannelli solitamente installato sul camper , soprattutto se identici  e collegati alle BS quale reale beneficio puo' dare  la regolazione multipla ?


In risposta al messaggio di dekracap del 19/01/2024 alle 15:09:23

Forse mi spiego male: Non volendo usare un pannello a 12v, ma civile, da quanti volt e watt può essere gestito ad esempio dal 70/10?

Ma perche' il 75/10 ? e' proprio il piu' piccolo , di norma i pannelli civili hanno un certo wattaggio.
Dovendolo scegliere oggi io non starei sotto i 20 -30A

In risposta al messaggio di dekracap del 19/01/2024 alle 21:41:12

Ma io non voglio comprare per forza quello o soprattutto per forza un Victron, avrei chiesto qual'è il metodo per capire che tipo di pannello può andare bene per un dato regolatore. Poi una volta capito come funziona la questione vedrò in base alle dimensioni, gli ampere che vorrei e il budget cosa scegliere.

Il Victron è citato per darti un esempio.

Nel modello 100/20 ad esempio:

Il numero 100 indica che il regolatore accetta pannelli che hanno una tensione a vuoto (VOC) fino a 100V, prendi un pannello mettilo al sole e misura con un tester impostato per corrente continua a 200V, metti i puntali sul pannello la tensione che vedi è la VOC del pannello, questa tensione di norma la trovi sull'etichetta posta dietro al pannello e sulla sua scheda tecnica.

Il numero 20 invece indica la corrente espressa in Ampere in uscita, cioè la corrente massima che il regolatore potrà indirizzare verso la batteria.

Per il rapporto regolatore/pannelli il calcolo è abbastanza semplice, prevedi 10A per ogni 150W di pannelli.

Verifica ed annota sempre prima i dati del pannello o dei pannelli, successivamente vai a cercare il regolatore più adatto, anche in termini di rapporto prezzo/prestazioni.

Tieni presente che in estate  500W di pannelli solare possono produrre anche più di 3kWh per cui, tolto anche 1kWh di consumi istantanei durante il giorno, servono adeguati accumulatori (batterie) per i restanti 2kWh e forse più.

Spero di essermi spiegato abbastanza.

Ciro.


In risposta al messaggio di dekracap del 20/01/2024 alle 09:06:25

Molto bene grazie. Un ultima cosa: se per esempio vedo un pannello civile da 60V voc come mi dicevi, ed è da 200w, mi verrebbe da fare il calcolo 200/60 e sono poco più di 3A. Dunque un regolatore da 10A in uscita andrebbe

bene. Ma visto che io lavoro con uscita a 12v, se faccio 200/12 fa quasi 17A, in quel caso mi servirebbe un regolatore da oltre 20 A di uscita. Questo credo che sia il mio ultimo dubbio in merito

...

Il calcolo corretto è 200:14,4( Tensione di carica ) =13,8...
Comunque,  basta che guardi la 3° riga della tabella del tuo 1° post.
​​Saluti
Matteo


Come suggerisce anche Matteo, la tensione da prendere in considerazione è quella della prima fase di ricarica della batteria, questa tensione può essere 14,2V per batterie GEL, 14,4V o anche 14,7V per batterie Agm, 14,6V per le litio.

Per semplificare, considera una tensione di 15V. per cui, 200W / 15V =13,33. come vedi basta un regolatore da 15A, proprio come riportato nella tabella Victron per il regolatore da 15A nella terza riga e riportato 225W.

Considera anche che un pannello da 200W non arriverà mai (o quasi) alla sua massima potenza di targa.

Ciro.

In risposta al messaggio di dekracap del 21/01/2024 alle 07:52:14

Ho capito, dunque di un pannello indipendentemente da quanto volt è devi guardare i watt

Si, il watt esprime la potenza in modo indipendente dalla tensione e dalla corrente, 20 A possono produrre una certa potenza a 12V ma a 24V producono un potenza esattamente doppia.

Per i pannelli si usano i watt perché esprimono correttamente la potenza massima erogabile, un pannello da 300W potrebbe erogare 60V oppure 30V e produrre sempre 300W   perchè la sua corrente sarà di 5A a 60V ma a 30V sarà di 10A. per questo si usa la potenza in Watt

Per i regolatori vale lo stesso principio ma al contrario

Dato che la maggior parte dei regolatori possono funzionare con impianti a 12V o con impianti a 24V e a volte anche a 48, il loro rendimento sarà diverso se sara usato in impianti a 12V, 24V o 48V,  portando l'esempio di un regolatore da 20A:  20A a 14,4V (tensione di ricarica di un impianto a 12V) sono 288W mentre 20A a 28,8V (tensione di ricarica di un impianto a 24V) sono ben 576 W cioè il doppio, quindi, lo stesso regolatore se usato a 24V rende il doppio che a 12V e se usato a 48V (se lo permette) rende il quadruplo che a 12V

lo stesso regolatore può avere potenze diverse ecco perchè la sua potenza in watt non viene espressa o se viene espressa è sempre relazionata alla tensione di alimentazione ovvero 288W@12V oppure 576W@24V  ecc.. ecc..



In risposta al messaggio di dekracap del 05/02/2024 alle 14:26:04

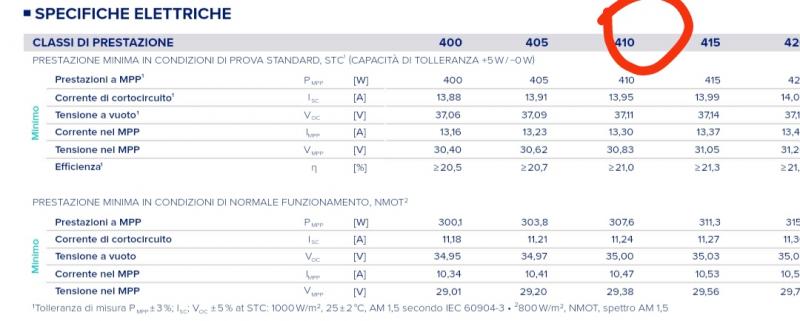

Rieccomi, ho trovato questo pannello da 410w di cui metto le specifiche, se ho capito bene tutto basterebbe un regolatore che accetti almeno 40v e da almeno 30A, giusto?

La corrente che eroga quel pannello è 13,30 A, la tensione è 30,83 che moltiplicati tra di loro ti danno la potenza in Watt
13,30 x 30,83= 410,039 Watt, quindi 410 Watt
Quello che è interessante nei pannelli civili è proprio la possibilità di avere una corrente inferiore e quindi anche  cavi che, in base all'amperaggio, sono di sezione minore.
Se usassi solo quel pannello ti basterebbe un regolatore MPPT da  40 Volt e 15 A, parlando di valori elettrici, naturalmente lo usi in camper, devi avere l'uscita per la batteria a 12 volt quindi, visto che parliamo di Victron, prenderei il 100/30, che utilizzo anch'io con il pannello civile da 410 Watt halfcut che ho messo al posto di tre flessibili da 100 Watt che avevo prima.
Saluti.

Con i valore di Wi nominale: 410 W / 14.4 V = 29.5 A in uscita dal regolatore.
In realtà in condizioni normali sarà circa il 15-20% di meno, ma direi che va bene il regolatore da 30 A in uscita, tipo il 3210 Epever, non so per altre marche ma certo ci sarà.
