Utilizzo shunt nella Schaudt EBL 30 (RINUNCIATO)

In risposta al messaggio di ciano46 del 14/04/2020 alle 17:56:37

Stefino, si ho capito benissimo quello che dici, ma serve solo per recuperare la corrispondenza 1Amp=1mV. Il problema è che al momento in cui vai a cercare un millivoltmetro digitale (vedi per esempio il sito Blancato GPgià

citato altre volte sul forum) ti ritrovi che tutti gli strumenti a shunt usano il valore 100Amp=75mV. E quindi bisognerebbe ancora creare un divisore di tensione per correlare lo shunt interno alla centralina che in realtà è 100Amp=103mV. Poi inoltre lo shunt della Brancato te lo vendono sempre insieme allo strumento. A questo punto forse è meglio dimenticare lo shunt interno alla centralina Schaudt e comperare uno strumento completo come: e mi complico meno la vita. Concordi? Saluti Luciano

...

Ma si a parte la poca visibilità di una corrente inversa.

In risposta al messaggio di ciano46 del 14/04/2020 alle 17:56:37

Stefino, si ho capito benissimo quello che dici, ma serve solo per recuperare la corrispondenza 1Amp=1mV. Il problema è che al momento in cui vai a cercare un millivoltmetro digitale (vedi per esempio il sito Blancato GPgià

citato altre volte sul forum) ti ritrovi che tutti gli strumenti a shunt usano il valore 100Amp=75mV. E quindi bisognerebbe ancora creare un divisore di tensione per correlare lo shunt interno alla centralina che in realtà è 100Amp=103mV. Poi inoltre lo shunt della Brancato te lo vendono sempre insieme allo strumento. A questo punto forse è meglio dimenticare lo shunt interno alla centralina Schaudt e comperare uno strumento completo come: e mi complico meno la vita. Concordi? Saluti Luciano

...

Due resistenze in serie tra loro di 56 e 150 Ohm che vanno in parallelo allo shunt.
Lo strumento da 100A/75mV va in parallelo alla resistenza da 150 Ohm.
Salvo errori di calcolo, con 75A dovrebbero esserci 56.25mV sullo strumento.
Renzo.

In risposta al messaggio di ciano46 del 14/04/2020 alle 17:56:37

Stefino, si ho capito benissimo quello che dici, ma serve solo per recuperare la corrispondenza 1Amp=1mV. Il problema è che al momento in cui vai a cercare un millivoltmetro digitale (vedi per esempio il sito Blancato GPgià

citato altre volte sul forum) ti ritrovi che tutti gli strumenti a shunt usano il valore 100Amp=75mV. E quindi bisognerebbe ancora creare un divisore di tensione per correlare lo shunt interno alla centralina che in realtà è 100Amp=103mV. Poi inoltre lo shunt della Brancato te lo vendono sempre insieme allo strumento. A questo punto forse è meglio dimenticare lo shunt interno alla centralina Schaudt e comperare uno strumento completo come: e mi complico meno la vita. Concordi? Saluti Luciano

...

Non rispondo alla tua domanda, ti consiglio solo, se vuoi utilizzare quello strumento che hai indicato, di guardare su Amazon o ebay.
Con il prezzo indicato sul sito che hai messo, ne acquisti almeno tre…
Saluti.

Lo strumento del link credo non vada bene perchè è progettato per un sensore Hall.
Occorre uno strumento da 100A senza shunt che sia bidirezionale e che al 99% abbia bisogno di alimentazione separata (isolata)
Renzo.

In risposta al messaggio di ciano46 del 14/04/2020 alle 20:51:41

Certo ma quello strumento sarebbe in alternativa del tutto alla mia idea iniziale di sfruttare lo shunt incorporato nella centralina, ma non utilizzato dalla mia console. Luciano

In effetti avere l'alimentazione separata per l'amperometro e' una seccatura. Con il sensore Hall si elimina il problema, forse l'unica pecca e' che probabilmente tende a stararsi col tempo, almeno per sentito dire, mentre con lo shunt classico il problema non dovrebbe esistere.
Buona sperimentazione,
Renzo.

In risposta al messaggio di ciano46 del 14/04/2020 alle 17:56:37

Stefino, si ho capito benissimo quello che dici, ma serve solo per recuperare la corrispondenza 1Amp=1mV. Il problema è che al momento in cui vai a cercare un millivoltmetro digitale (vedi per esempio il sito Blancato GPgià

citato altre volte sul forum) ti ritrovi che tutti gli strumenti a shunt usano il valore 100Amp=75mV. E quindi bisognerebbe ancora creare un divisore di tensione per correlare lo shunt interno alla centralina che in realtà è 100Amp=103mV. Poi inoltre lo shunt della Brancato te lo vendono sempre insieme allo strumento. A questo punto forse è meglio dimenticare lo shunt interno alla centralina Schaudt e comperare uno strumento completo come: e mi complico meno la vita. Concordi? Saluti Luciano

...

Mi era balenato per la mente anche a me che forse piu semplice mettere uno shunt esterno.

Ma io penso che non metterò nulla, tanto se sono stato bene 5 anni senza sapere la corrente che va o che viene, ci posso stare altri 5 senza comlicazioni.

In risposta al messaggio di ciano46 del 14/04/2020 alle 18:54:18

Ezio55, si ok, ho preso quel riferimento di Blancato perché ci sono alcuni riferimenti tecnici un pò più completi. All'eventuale acquisto approfondirei meglio il fornitore. Grazie comunque, ciao Luciano

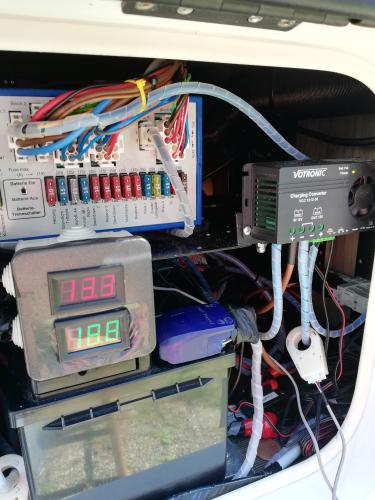

Mi è arrivato lo strumento per controllare gli A con il sensore Hall, questo il link:

https://www.amazon.it/gp/produc...

Per vedere se effettivamente è attendibile, come valori, l'ho collegato provvisoriamente al cavo positivo batteria servizi del Votronic, mettendo in moto il camper, il display del Votronic mi da 20 A di carica ai servizi, il sensore Hall mi da un valore di 18,8 A.
Penso sia accettabile visto l'intervento minimo, non invasivo, all'impianto.

L'ho poi tolto e collegato sul cavo della centralina che alimenta il tutto, ho provato con il frigo acceso, mi dava 11/12 A di consumo, soddisfatto  della spesa.
Saluti.
