Cassetta C200 con doppio cavo elettrico 12v e 5v

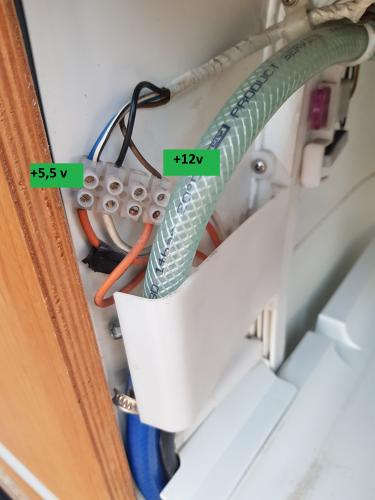

Qualcuno può illuminarmi circa l'impianto elettrico del thetford c200 ? sul retro mi ritrovo un mammut con 2 cavi, il primo porta il +12v che arriva dall'impianto elettrico, il secondo risulta +5,5v , ed a quanto ho potuto vedere è generato da qualche componente del thetford. Allego una foto. Quale è lo scopo di questo secondo cavo?

Il precedente proprietario ha sostituito la pompa ad immersione con una a pressostato, quindi i collegamenti elettrici per i microswitch non sono più attivi ed ho bisogno di riutilizzarli diversamente. L'elettrovalvola del bagno funziona regolarmente.

In risposta al messaggio di renzo07 del 10/01/2023 alle 13:22:13

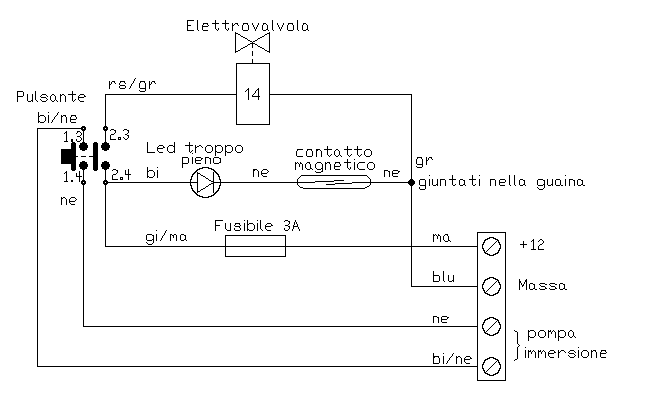

Ciao, strano collegamento. Qualcuno ha messo insieme due fili su un unico morsetto. Qui sotto metto lo schema della C200 che ho ricavato io, magari può essere sbagliato ma il mammut con la colorazione dei quattro fili è

originale dal manuale di istallazione. Se funziona è meglio lasciar stare mentre se vuoi capire come girano le cose devi armarti di tester. Ovviamente i due fili per la pompa ad immersione, se si ha quella con pressostato, non sono collegati, anche se personalmente, io li uso per alimentare  la mia pompa a pressostato senza bisogno di attivarla dalla centralina.

...

Grazie ad entrambi. Sono da 2 giorni col tester alla mano, ma inizio a venirne a capo

Il tuo schema elettrico sembra confermare la mia ipotesi, ovvero sui contatti che indichi come "pompa ad immersione" c'era il microswitch, quando in origine la pompa era ad immersione. Questo spiegherebbe il secondo cavo, ora inutilizzato poichè la pompa è a pressostato. (l'ho scollegato, e tutto sembra funziona come previsto)

Il pulsante del wc funziona ancora, ma immagino soltanto per pressione. Cosa ne pensi?

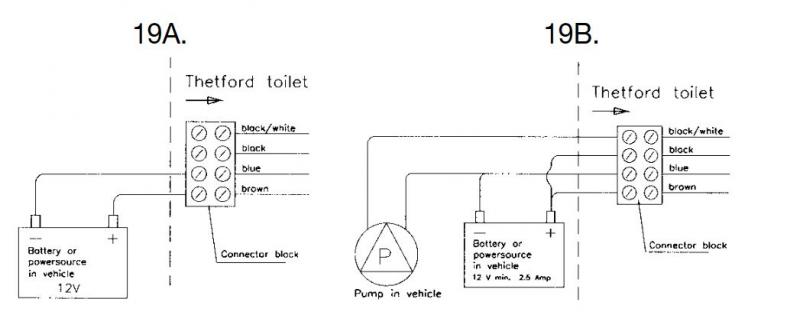

Questo è lo schema elettrico riportato sul manuale della c200. Prevede due configurazioni in base al tipo di pompa..

In risposta al messaggio di renzo07 del 10/01/2023 alle 13:22:13

Ciao, strano collegamento. Qualcuno ha messo insieme due fili su un unico morsetto. Qui sotto metto lo schema della C200 che ho ricavato io, magari può essere sbagliato ma il mammut con la colorazione dei quattro fili è

originale dal manuale di istallazione. Se funziona è meglio lasciar stare mentre se vuoi capire come girano le cose devi armarti di tester. Ovviamente i due fili per la pompa ad immersione, se si ha quella con pressostato, non sono collegati, anche se personalmente, io li uso per alimentare  la mia pompa a pressostato senza bisogno di attivarla dalla centralina.

...

Forse ci siamo.. il cavo blu (negativo) ed il bianco/nero (positivo pompa) sono collegati insieme in quel mammutt

non mi pare abbia alcun senso.. qualche genio ci deve aver messo mano in passato.. domani faccio qualche prova e vediamo.. grazie per la dritta dello schema elettrico

vi aggiorno

Ripristinati i contatti come da manuale, e tutto funziona a dovere. La tensione 5v è scomparsa. Grazie per l'aiuto!
