Antogeno

09/01/2022 11

Rispondi Abuso

Inserito il 22/01/2022 alle: 00:51:07

Ciao a tutti,
volevo ringraziare per i suggerimenti e consigli che date e mi date.
Chiedo un supporto tecnico in merito al mio impianto elettrico del mio camper. Il vecchio proprietari ha rifatto l'impianto che a mio avviso, vedendo i cavi oltre ad esserci un pò di confusione manca un pò di sicurezza. Ho voluto riportare su un foglio tutti i collegamenti elettrici del mio camper in modo da chiedere a voi cosa ne pensate, se può andar ben, oppure e meglio rifarlo con un po di sicurezza in piu'.

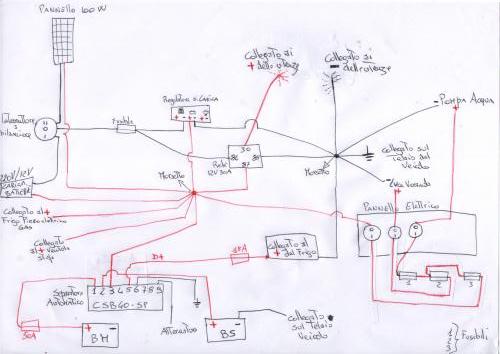

Questo è lo schema.
Grazie grazie grazie. schema%20elettrico%20camper(5).jpg

Grazie della vostra disponibilità. A.G.

Szopen

06/09/2019 5873

Rispondi Abuso

Inserito il 22/01/2022 alle: 14:02:59

In risposta al messaggio di Antogeno del 22/01/2022 alle 00:51:07

Ciao a tutti, volevo ringraziare per i suggerimenti e consigli che date e mi date. Chiedo un supporto tecnico in merito al mio impianto elettrico del mio camper. Il vecchio proprietari ha rifatto l'impianto che a mio
avviso, vedendo i cavi oltre ad esserci un pò di confusione manca un pò di sicurezza. Ho voluto riportare su un foglio tutti i collegamenti elettrici del mio camper in modo da chiedere a voi cosa ne pensate, se può andar ben, oppure e meglio rifarlo con un po di sicurezza in piu'. Questo è lo schema. Grazie grazie grazie. Grazie della vostra disponibilità. A.G.

Intanto, se l'immagine corrisponde a realtà stacca immediatamente da quella stella al centro il positivo che arriva dal pannello, verifica col tester se arriva ancora una tensione decente 16/20V e collegalo direttamente all'entrata del pannello sul regolatore che nella foto dovrebbe essere il primo + a sinistra.

Poi con calma vediamo anche il resto.

Ciro.

nomade analogico e fanciulla all'imbrunire. Non ho nulla da vendere nè consigli da dare, solo qualche piccolo suggerimento da prendere con le pinze, possibilmente, amperometriche. Buoni Km a tutti e......... rammentate sempre che....... TESTAR NON NUOCE!

Antogeno

09/01/2022 11

Rispondi Abuso

Inserito il 22/01/2022 alle: 15:35:41

Ciao Ciro e 1000 grazie del supporto che mi dai.
ho staccato il cavo, proveniente dal pannello, dal morsetto. Arriva una tensione di 14v. Successivamente l ho collegato al regolatore (il primo di sinistra).

Grazie della vostra disponibilità. A.G.

Antogeno

09/01/2022 11

Rispondi Abuso

Inserito il 23/01/2022 alle: 17:12:47

Un saluto a tutti.
Nello schema disegnato il cavo che esce dal pin 86 del rele mi sono accorto di un errore non è collegato al fusibile dell interruttore a bilanciere ma al fusibile dell' interruttore generale.

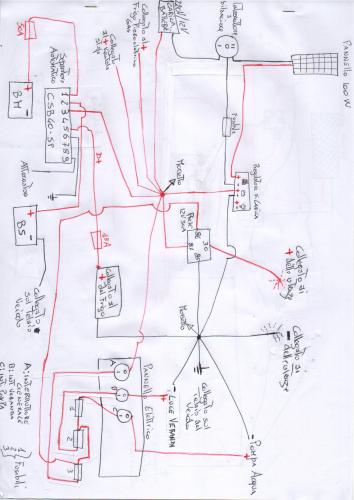

Invio schema elettrico con la modifica indicata da Ciro , che ringrazio, (quella del pannello ) e la correzione al pin 86.

Grazie della vostra disponibilità. A.G.
