Collegamento elettrico frigo trivalente

In risposta al messaggio di SteRen del 12/11/2022 alle 18:32:04

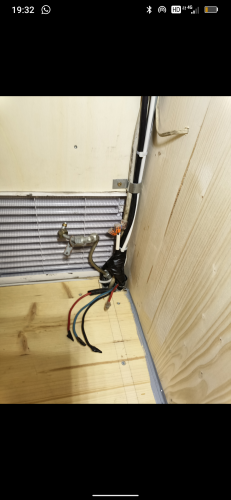

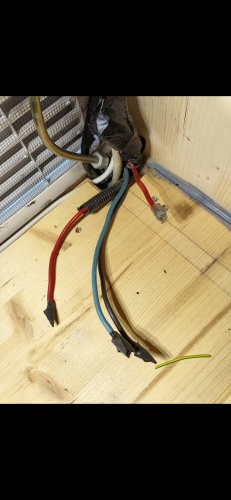

Ciao a tutti !  sto sostituendo il mio vecchio trivalente con uno molto più recente.  Quello vecchio però, aveva un collegamento elettrico leggermente differente da quello nuovo. in quello vecchio aveva la 12 v

con la Massa, quello nuovo no, ma questo non credo che sia un problema, basta chiudere la Massa e non usarla. Quello che non riesco a fare é il collegamento della centralina, che ha 2 cavetti piccoli ( uno nero da solo, uno viola con uno bianco attaccato insieme) anch'essi da 12 v ( presumo).  La 220 non é un problema da collegare. La 12 v collego il mio rosso con quello del frigo e il blu con quello bianco del frigo.  Invece riguardo i 2 cavetti della centralina, posso/devo collegarli anch'essi assieme a quelli grossi della 12v ? Sé si posso inserirli nello stesso morsetti?  Purtroppo non mi fa allegare le foto..ma spero d'esser stato comunque chiaro  Grazie mille in anticipo!  ​​​​​​ Ste.13

...

sinceramente non ci ho capito molto, comunque, se sono tutti e due trivalenti, avranno un collegamento simile se non identico, se il nuovo è AES devi fare i collegamenti prima della centralina, di solito sono indicati dal costruttore, attenzione che se sbagli qualche cosa può andare in fumo, il filo bianco, ad esempio, dovrebbe essere il D+

Solitamente ci sono le istruzioni di montaggio, che di sicuro sono più certe di qualunque consiglio su un forum
Senza nemmeno indicare che frigo è, come pretendi di avere risposte mirate?
Questi sono classici casi, che se non si sa come intervenire è meglio farlo fare a chi di dovere.
Metti caso che un consiglio sbagliato, arrivato da una male interpretazione, ti bruci la scheda del frigo, che fai?
La garanzia non vale, e non sono tonti da sostituire lo senza controllare

In risposta al messaggio di SteRen del 12/11/2022 alle 18:32:04

Ciao a tutti !  sto sostituendo il mio vecchio trivalente con uno molto più recente.  Quello vecchio però, aveva un collegamento elettrico leggermente differente da quello nuovo. in quello vecchio aveva la 12 v

con la Massa, quello nuovo no, ma questo non credo che sia un problema, basta chiudere la Massa e non usarla. Quello che non riesco a fare é il collegamento della centralina, che ha 2 cavetti piccoli ( uno nero da solo, uno viola con uno bianco attaccato insieme) anch'essi da 12 v ( presumo).  La 220 non é un problema da collegare. La 12 v collego il mio rosso con quello del frigo e il blu con quello bianco del frigo.  Invece riguardo i 2 cavetti della centralina, posso/devo collegarli anch'essi assieme a quelli grossi della 12v ? Sé si posso inserirli nello stesso morsetti?  Purtroppo non mi fa allegare le foto..ma spero d'esser stato comunque chiaro  Grazie mille in anticipo!  ​​​​​​ Ste.13

...

Io cercherei di capire le connessioni del vecchio frigo per capire la funzione dei vari fili, poi diventa molto più facile, con le istruzioni, collegare il nuovo.
Andrea

In risposta al messaggio di SteRen del 13/11/2022 alle 10:57:42

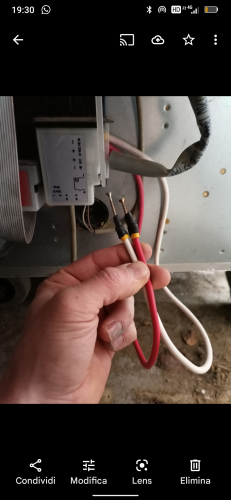

Il frigo che andrò a montare è un domestic rmd 8505 ed è AESCome dici tu il collegamento è simile  a quello vecchio che era un Electrolux RM 4505. IL collegamento che non mi è chiaro è appunto il D+, nel frigo dometic

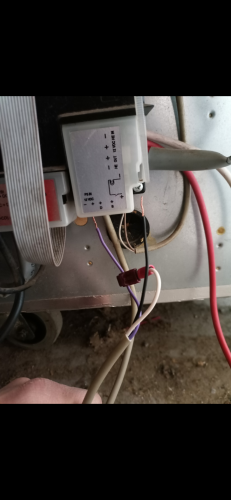

nell'uscita D+ ci sono 3 cavi molto fini, uno nero  e uno viola e uno bianco che però si unisce a quello viola.  io ho solamente i cavi grossi della 12v che mi arrivano direttamente dalla batteria servizi.. ​​

...

Il d+ è il segnale alternatore. Nei firigo vecchi questo chiudeva un relè che permetteva al frigo di andare a 12v solo. A motore acceso.

In quelli AES probabilmente il d+ va direttamente in centralina e fa la stessa funzione.
Devi portarti il d+ fino al frigo immagino.

Già che ci sei, se hai un fotovoltaico adeguato approfitterei per impostarmi già l alimentazione 230 del frigo che possa essere presa da inverter.

Io lo uso da anni così di giorno almeno 6 mesi l anno lo mando elettrico.

Ho fatto "la modifica" anche a un paio di persone con un frigo aes e sono contente.

Con un inverter programmabile so può anche fare che sotto una certa tensione l.inverter si spegne e il frigo aes passa direttamente a gas appena il sole cala. Se non si sta usando l.inverter per altro...

Per un uso vacanziero non è un gran risparmio di gas. Ma per noi che ci viviamo, riesco ad allungare la vita della bombola di 10gg clima permettendo ...6/7 giorni col pannello vecchio da 300w.

Con quello da 450w sono arrivato a 33g, con 12 kg di gas,con frigo sempre a gas mi durerebbe 21/22 GG.

Il domestic rmd 8505 è nuovo oppure usato ?

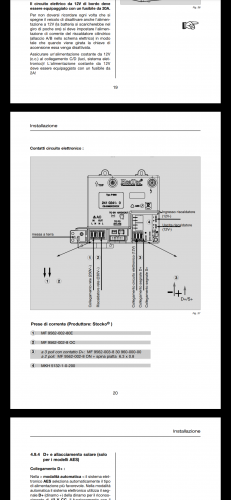

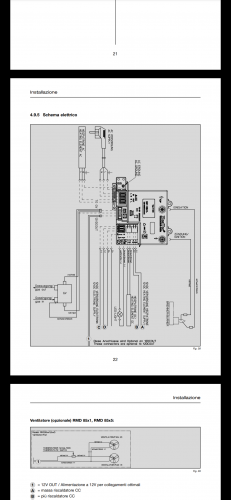

Ok , avendolo preso usato il frigo è gia tutto cablato e devi solo collegare il lato 230V e il lato D+ ,sperando non abbiano manomesso o modificato il cablaggio , quelli sotto raffigurati sono due schemi per il Dometic 8505 , il secondo schema e per  AES e dovrebbe essere quello del tuo frigo , il primo schema e per MES





il filo D+ proveniente dall'alternatore va collegato sul morsetto D+ e su quel morsetto vedrai anche un piccolo filo nero o bianco D+ che prosegue in scheda , per il collegamento lato 230V non penso sia problematico e non potresti sbagliare
