Domanda da profano:collegamento utenze a batteria?

Dopo essermi letto moltissimi interventi su come collegare le batterie, su quali sezioni di cavi usare, sul cablaggio, sui fusibili ecc., sono andato a vedere qual è la situazione sul mio camper.

Ad ogni polo della batteria c'è un morsetto con 3 bulloni, ciascuno con il suo dado. Se ho capito bene, ad ognuno di questi bulloni va solo 1 utenza con il suo fusibile, non ci devono essere più capicorda ad occhiello sullo stesso bullone, vero? E se avessi bisogno di attaccare ulteriori utenze cosa si fa? Oppure si possono mettere più capicorda allo stesso bullone, ciascuno protetto da fusibile?
Grazie per schiarimi un po' le idee.


Nessuno mi toglie il dubbio?
Anche qualche foto delle vostre batterie servizi dove si vedono le utenze collegate sono ben accette. Grazie!

Grazie molto gentile. Qual è il diametro massimo la sezione massima di cavo supportatoa nelle varie utenze?

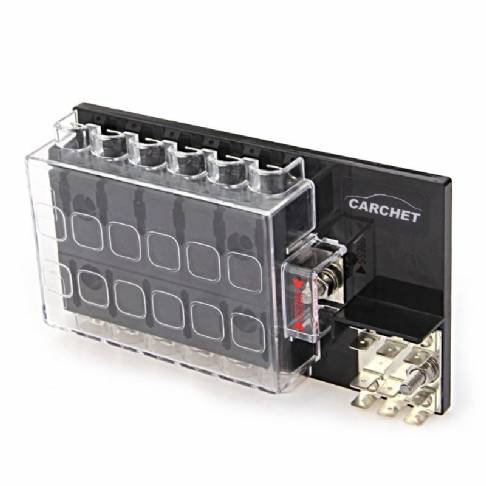

Dove si attaccano i poli + e -? Vedo solo un bullone sulla destra.

In risposta al messaggio di Phaserit del 14/02/2017 alle 10:23:09

Ricordati che colegandole direttamente alla batteria e non passando dalla centralina saranno sempre alimentate... Ciao Davide

---

Beh, ho due capicorda ad occhiello accavallati sullo stesso bullone del polo positivo: uno è l'inverter da 300W, che ha il suo fusibile ed il suo interruttore (l'inverter è a 30 cm dalla batteria), l'altro è il regolatore dei pannelli che ha il suo fusibile e ovviamente non ha bisogno di avere interruttore (il regolatore è a 2 m dalla batteria).
Mi chiedo se avere i due capicorda accavallati insieme sia un problema.

I cavi verso l'inverter (30 cm) e verso il regolatore (2m) sono da 6mmq.

In risposta al messaggio di Kochab del 14/02/2017 alle 11:06:21

L'immagine qui sotto è più chiara e credo che risponda alla tua domanda di come si collegano i cavi. Non so risponderti con certezza alla domanda sul diametro sulla sezione dei cavi perché non ho visto questo dato nella descrizione. Però la connessione si fa con i normali Faston da 6 mm, non vedo quindi difficoltà ad usare cavi da 2.5 e forse anche 4 mm2.

---

Scusa, non capisco, per fugare ogni dubbio: il cavo dal polo positivo va sotto al bottone PRESS ed il cavo dal polo negativo al bullone in basso a destra?

In risposta al messaggio di Kochab del 14/02/2017 alle 12:07:53

Esatto, é proprio così.

---

Grazie per la gentilezza e la pazienza!

In risposta al messaggio di T i t a n del 14/02/2017 alle 13:35:06

Di solito ci si chiede qual'è la sezione MINIMA (tu hai usato il diametro) per una utenza.

---

Si, scusate il temine improprio, intendevo la sezione (misurata in mm2)

In risposta al messaggio di T i t a n del 14/02/2017 alle 14:58:45

Si ma il problema non è la sezione o il diametro ma tra minimo e massimo. Una sezione troppo piccola può costituire un pericolo oltre che un malfunzionamento.

---

OK, ecco i dettagli:

Inverter onda pura 300W a 30 cm dalla batteria: cavo sezione 6mmq
regolatore pannelli (1 da 100W), regolatore 15A a 2 m dalla batteria: cavo sezione 6mmq

Vedi dei possibili rischi?
