Passaggio cavo retrocamera

Sicuro che non sia predisposto?
prova a spostare la richiesta su Marchi/Hymer

Dipende molto dalla disposizione, se ha garage o no, se ha doppio pavimento o no.
nel precedente Hymer MH del 2007 con garage e doppio pavimento, sceso dai pensili posteriori nel garage, e poi passato nel doppio pavimento fino davanti, ma poi diventa lunga spiegare.

Nel Laika di un amico, che lo abbiamo fatto a casa mia scesi fino sotto al pavimento posteriore, poi corrugato attaccato al telaio fino davanti e quindi saliti dietro alla plancia, questa è la via senz'altro piu rapida e comoda.



Grazie per le risposte. Il mio ha garage e doppio pavimento allo. Secondo voi è predisposto? Grazie ancora

Secondo me non c'è il cavo gia installato, nel mio Hymer B-514-SL del 2007 il cavo non c'era.

Da me la parete posteriore aveva una controparete interna distante circa un cm e mezzo, e quindi dai pensili posteriori, infilando il cavo dietro a questa controparete lo ho portato nel garage. Da li, basta arrivare in basso e davanti, dove anche da te dovrebbe esserci il serbatoio delle grigie, e si passa di fianco al serbatoio e quindi si va avanti nel doppio pavimento.
Da li l unico passaggio piu complesso. feci un foro per uscire sul lato anteriore del doppio pavimento, e messo un corrugato da 30mm, ben siliconato, che arrivava al lato interno del gradino del conducente, forato il metallo e inserito e siliconato l altro capo del corrugato, una volta che il cavo è nel gradino (bisogna rimuovere il rivestimento internno di plastica per lavorare bene), poi da li è facile salire lungo il bordo del passaruota, dietro alla modanatura di plastica e quindi trovarsi sotto al cruscotto.



ti consiglierei il collegamento wireless    tra telecamera e monitor .,  non e' male . poca spesa e poco lavoro
il al mio uso sia quella con il cavo ,  che quella wireless . questa non e' nitida come la prima , ma va bene ,,

Grazie proverò a vedere di fare così. Mi piaceva più passare un cavo per il motivo di installare poi un Din che fa un po tutto (autoradio telecamera retromarcia e navigatore). "comunque grazie

@Iz4DJI ho controllato. Come ci sei arrivato dai pensili posteriori al vano delle acque grigie? Grazie

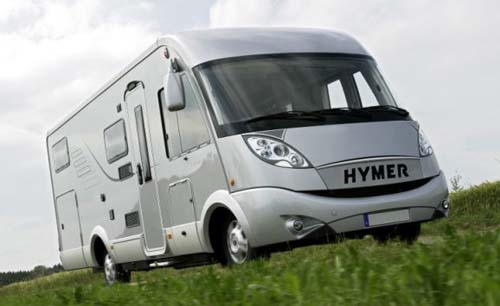

Il mio era un B-514-SL del 2007 e quindi potrebbe avere delle differenze.

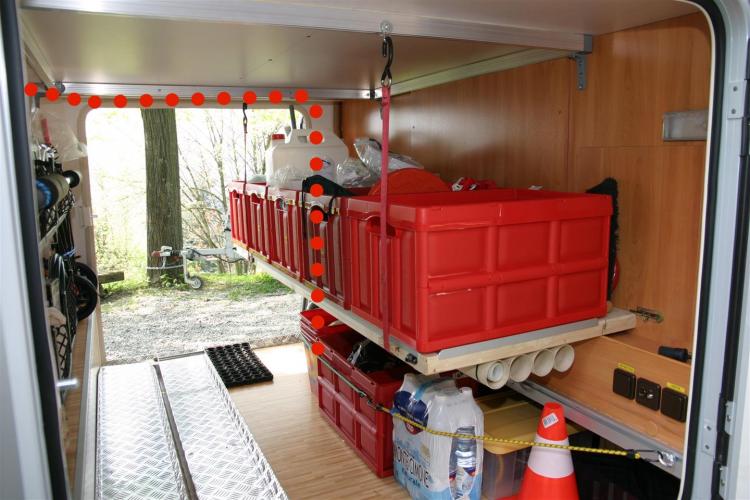

La parete posteriore, tra pensili e letto, era rivestita internamente da una controparete distante circa 1,5cm dalla parete, quindi ho infilato il cavo giu in quella intercapedine, nelllo spigolo sinistro, e poi passato nel garage, che nell angolo c'era spazio per passare anche il connettore.

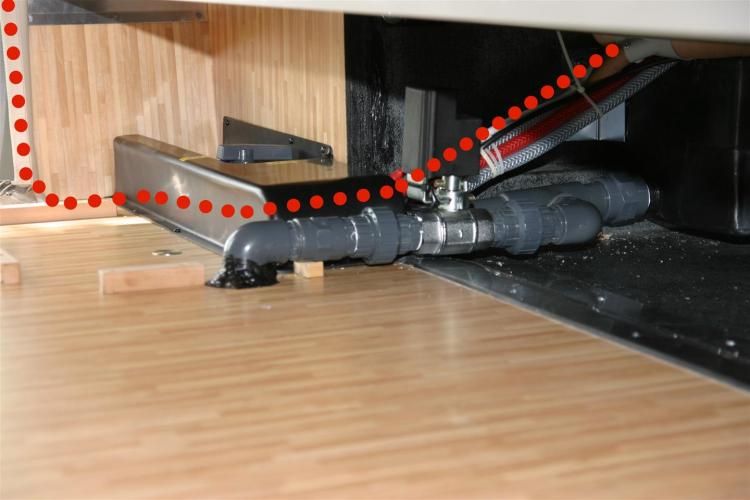

Poi ho infilato il cavo sotto la guarnizione di gomma che internamente gira tutto attorno al portellone, quindi sul lato superiore verso avanti e poi giu sul lato anteriore fino a arrivare al pavimento, passato sotto un termoformato che copre la valvola di scarico grigie e da qui sei gia  atrrivato dove c'è il serbatoio grigie e la ruota di scorta.

Ho trovato alcune vecchie foto dove ho segnato piu o meno il passaggio.







spero che qualcosa si riesca a capire.

si capisce benissimo. ho capito. il mio B524 in questa parte(garage) sembra molto simile come disposizione quindi credo che sia fattibile. l'unica cosa che ho notato è che tra il gavone delle grigie e quello delle chiare non ho passaggio (almeno credo) perchè non ho luce. ho guardato in fretta però. oramai che ci sei ti chiedo anche se i cavi per retrocamera sono tutti compatibili? dovrebbero essere tutti uguali sono quelli con il connettore e i due fili che escono dal connettore no? che poi sono quelli che servono per collegarli ai fili della retromarcia credo? grazie.

Da me a sinistra del serbatoio grigie come vedi passavano gia dei tubi e io ho seguito quelli.

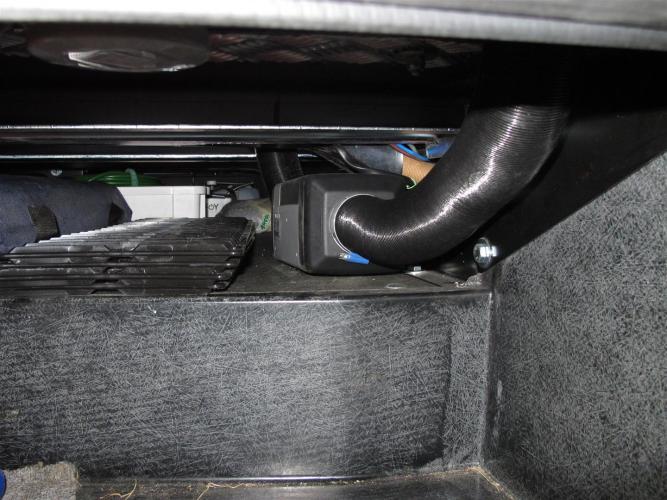

Piu avanti del serbatoio gigie avevo questo vano doppio pavimento passante e con il cavo sono arrivato dove vedi il Webasto, e poi seguito un fascio di cavi e tubi sul soffitto di questo vano seguendo un trave metallico.



io misi il cavo WAECO perchè montai una retrocamera WAECO , e ha il cavo con connettori mini DIN

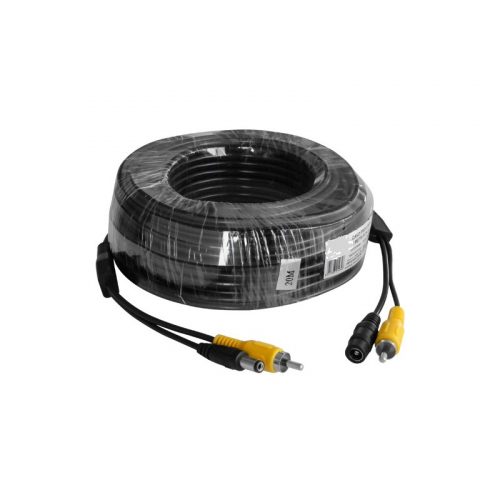

Però se metti una di quelle telecamerine cinesi con i connettori RCA va bene un semplice cavetto con RCA + alimentazione.


Il connettore RCA Giallo è quello del segnale VIDEO, mentre l altro è quello della alimentazione. dovrebbero essere compatibili con la maggioranza delle telecamere Cinesi (con Cinesi non intendo cose scadenti, tanto è fatto tutto in Cina, ma cose senza marca nota)
Se la tua telecamera avesse anche il microfono per l audio, allora serve un cavo con RCA GIALLO per VIDEO, RCA ROSSO (o BIANCO) per AUDIO e poi la alimentazione.

Leggi QUI , ma è anche difficile capire prima cosa si sta comperando. Vero anche che solitamente grossi problemi anche un cavo scadente non da, se non interferenze video passando sotto alta tensione, o vicino a fonti di radiodisturbo. Certo che cavo buono è sempre meglio.

Controllo appena posso se ho questo passaggio anche io e ti dico. Grazie per ora mi sei stato di aiuto. Buona giornata.

In risposta al messaggio di monteregio73 del 17/11/2021 alle 13:32:52

Controllo appena posso se ho questo passaggio anche io e ti dico. Grazie per ora mi sei stato di aiuto. Buona giornata.

di nulla, è un piacere

Ciao Tommaso posso approfittare della tua gentilezza e conoscenza degli Hymer ho un b644 del 2002 non riesco a capire dove passano i cavi che alimentano le luci di ingombro anteriori parte alta sulla cabina c’è né una in cui non arriva corrente e non capisco dove sia il passaggio
grazie mimmo

In risposta al messaggio di menegh del 17/11/2021 alle 20:36:38

Ciao Tommaso posso approfittare della tua gentilezza e conoscenza degli Hymer ho un b644 del 2002 non riesco a capire dove passano i cavi che alimentano le luci di ingombro anteriori parte alta sulla cabina c’è né una in cui non arriva corrente e non capisco dove sia il passaggio  grazie mimmo

Il mio era del 2007, il modello seguente, ma vedo che HYMER su tante soluzioni non ha cambiato



penso che le luci di ingombro siano anche nel tuo piu o meno nella stessa posizione.
Dovetti fare un lavoro sul basculante e scopii la zona, ma cavi visibili non ne ho visti. Il mio sospetto è che il cavo di quelle luci passi nascosto sotto qualche rivestimento e quindi non sia raggiungibile. Ma difficilmente potrebbe essersi interrotto il cavo. Penso che convenga cercare in basso ai lati del cruscotto, sopra ai passaruota, e secondo me a logica il cavo dovrebbe arrivare li, ma sarà complicato capire quale è.
L unica è testare i vari cavi e connettori accendendo le luci di posizioene e cercare di individuarlo.

Prova a guardare anche sotto al sedile del passeggero che mi sembra ci fossero connettori vari.

Non sono stato utile al tuo problema, ma ci ho provato

Grazie Tommaso credo che sarà dura ma spero di farcela

In risposta al messaggio di menegh del 18/11/2021 alle 17:36:07

Grazie Tommaso credo che sarà dura ma spero di farcela
