Carthago

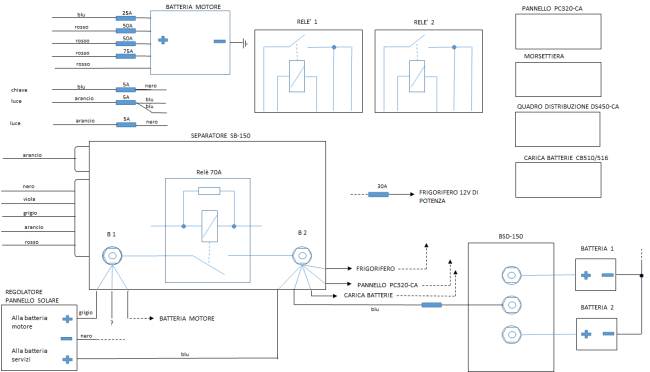

Questo è lo schema reale che ho tirato giù facendo misurazioni sul mio camper. Se siete d'accordo, mano a mano che uno fa dei lavori si potrebbe completarlo aggiungendo le connessioni mancanti col colore dei relativi cavi, che è possibile immaginare, ma che al momento mi sento solo possibile ipotizzare

Claudio

Grazie gabriel,
che cosa intendi per "Viene usato per tutte le utenze che devono essere informate se il motore è in moto o meno"
Il motore comunica con il frigo, gradino, ecc, che in quel momento il motore e accesso, quindi la corrente viene dalla b.m.?

Francesco

In risposta al messaggio di Grillo5 del 17/01/2017 alle 13:25:13

Grazie gabriel, che cosa intendi per Viene usato per tutte le utenze che devono essere informate se il motore è in moto o meno Il motore comunica con il frigo, gradino, ecc, che in quel momento il motore e accesso, quindi la corrente viene dalla b.m.?   Francesco

---

Nel Carthago non è il motore che informa la cellula ma è la centralina CBE che decide in base alle tensioni BM e BS.
Se la centralina capisce che la BM è salita rapidamente fino a 13,5...14 V deduce che il motore è in moto e attiva il D+ simulato .
Questo D+ segnala, ad esempio, al frigo che può spegnere il gas e funzionare a 12V. Se l'antenna sat è aperta questo d+ la fa chiudere automaticamente. Se il gradino è fuori si attiva un cicalino ecc ecc....

In risposta al messaggio di Bertolotto del 17/01/2017 alle 12:52:04

Questo è lo schema reale che ho tirato giù facendo misurazioni sul mio camper. Se siete d'accordo, mano a mano che uno fa dei lavori si potrebbe completarlo aggiungendo le connessioni mancanti col colore dei relativi cavi, che è possibile immaginare, ma che al momento mi sento solo possibile ipotizzare Claudio

---

Non è possibile anche se l'idea è buona.
Abbiamo impianti molto diversi uno con l'altro.
Cambiano oltretutto con il passare degli anni.
Nel primo Cartha la centralina era nel centro del camper. Nel secondo dietro con una parte di impianto ( vedi scatoletta parallelatore SB 150 ) in centro vicino all'Alde.
In quello attuale l'SB 150 è sparito e il relè è tornato nella centralina come nel primo del 2009.

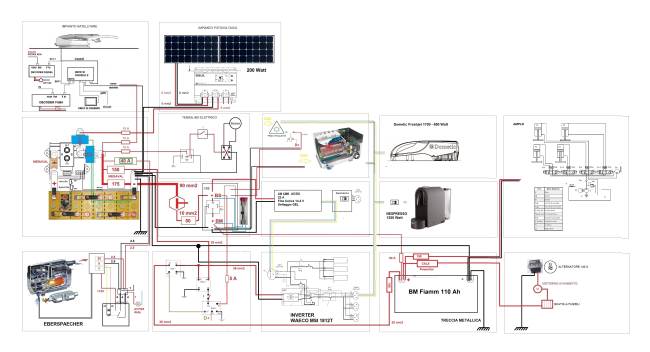

Anch'io ho messo giù una bozza, per adesso molto incompleta, del mio impianto.


In risposta al messaggio di Topolone del 17/01/2017 alle 14:55:08

Non è possibile anche se l'idea è buona. Abbiamo impianti molto diversi uno con l'altro. Cambiano oltretutto con il passare degli anni. Nel primo Cartha la centralina era nel centro del camper. Nel secondo dietro con una

parte di impianto ( vedi scatoletta parallelatore SB 150 ) in centro vicino all'Alde. In quello attuale l'SB 150 è sparito e il relè è tornato nella centralina come nel primo del 2009. Anch'io ho messo giù una bozza, per adesso molto incompleta, del mio impianto.

...

---

Topolone,
estraendolo perde di qualità e non è molto leggibile, me ne puoi per cortesia mandare uno non compresso in MP? Così ci ragiono su un po'
Grazie
Claudio

In risposta al messaggio di Bertolotto del 17/01/2017 alle 15:01:55

Topolone, estraendolo perde di qualità e non è molto leggibile, me ne puoi per cortesia mandare uno non compresso in MP? Così ci ragiono su un po' Grazie Claudio

---

Se mi dai l'indirizzo mail te lo mando subito. Tramite Col non c'è la possibilità di spedire allegati.

Vorrei montare la camera post . e relativo video a cruscotto . Qualcuno ha già fatto il lavoro ? mi sapete dire dove passare i cavi , dove trovare il segnale di retromarcia e infine se sono affidabili i sistemi senza cavi.
grazie .
Fa bala l''occ.

In risposta al messaggio di Dettopietro del 17/01/2017 alle 16:19:29

Vorrei montare la camera post . e relativo video a cruscotto . Qualcuno ha già fatto il lavoro ? mi sapete dire dove passare i cavi , dove trovare il segnale di retromarcia e infine se sono affidabili i sistemi senza cavi. grazie .  Fa bala l''occ.

---

Mi permetto di darti un consiglio: non vincolare alla retro la visione. Potresti averne bisogno anche in altre occasioni e saresti costretto ad ingranarla.
personalmente, poi, lìho puntata in modo da vedere la strada dietro, così è come avere un retrovisore. Nel precedente camper avevo la dual (2 ottiche): una puntava in basso (per le manovre) e una dietro. Il monitor era un "finto" retrovisore, posizionato proprio sullo stesso, per cui l'esperienza di guida diventava automobilistica.

In risposta al messaggio di Dettopietro del 17/01/2017 alle 16:19:29

Vorrei montare la camera post . e relativo video a cruscotto . Qualcuno ha già fatto il lavoro ? mi sapete dire dove passare i cavi , dove trovare il segnale di retromarcia e infine se sono affidabili i sistemi senza cavi. grazie .  Fa bala l''occ.

---

Certamente ....
Basta andare a leggere nell'archivio di questo post nel lontano 2009....
Mi ricordo che ho preso il segnale della retro dalla lampadina posteriore bianca con i cavi esterni che corrono lungo il telaio e entrano sotto la pedana a sinistra del sedile guidatore. C'è in quella zona un foro di scolo acqua.
I cavi del segnale video e audio all'interno del camper.
Vecchie foto di archivio che probabilmente non ci sono più su COL.

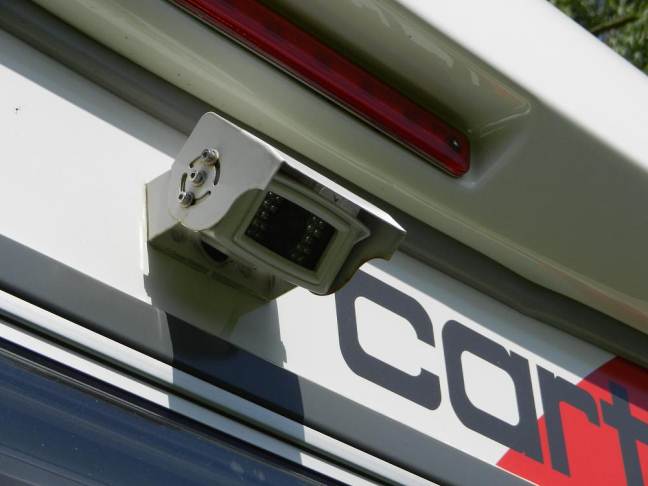

La particolarità del montaggio era di avere fissato la retrocamera senza viti premendo la staffa dall'interno con una vite e un'ancora sagomata durante l'incollaggio.

Grazie Gabriel x le dritte sempre precise. non si riesce a vedere la marca della camera . Ti trovavi bene con quel sistema? e a tuo parere la posizione del monitor è preferibile nel leggio o a sinistra ?
Fa bala l''occ.

In risposta al messaggio di Dettopietro del 17/01/2017 alle 20:07:45

Grazie Gabriel x le dritte sempre precise. non si riesce a vedere la marca della camera . Ti trovavi bene con quel sistema? e a tuo parere la posizione del monitor è preferibile nel leggio o a sinistra ?  Fa bala l''occ.

---

Nessuna marca....Si tutto andava bene.... chiaro che le Waeco sono meglio .... costano solo 10 volte tanto ....
Ho sempre preferito il monitor della retrocamera sulla sinistra indipendente dall'autoradio.

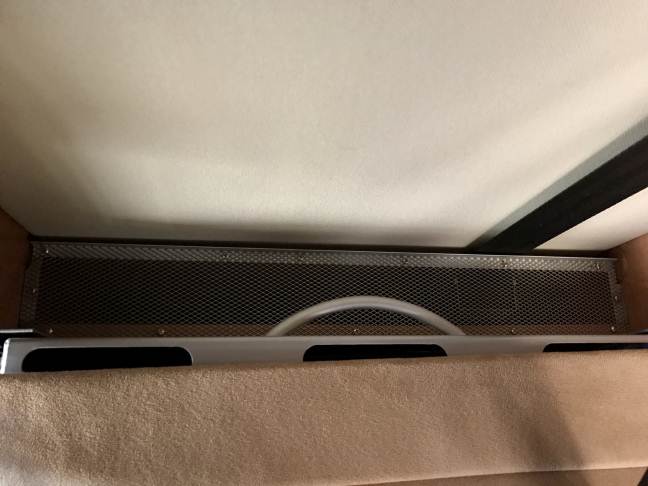

Buonasera a tutti, oggi in pausa pranzo sono riuscito a completare il primo lavoretto sul camper: ho costruito una mensilità in rete metallica dietro al saliscendi della TV, in modo da far circolare L aria ma evitare di fare cadere qualche oggetto ( occhiali per esempio) in fondo al pavimento e quindi poi dover andare a pesca....ecco una foto, il risultato non mi sembra male...


Ora avanti con il prossimo lavoretto in cantiere......i paraspruzzi...

Mi pare che ci sia qualcuno di voi che ha montato i cerchi in lega Mak fuoco sul proprio mezzo, non è che si potrebbe vedere una foto del risultato estetico? Sto valutando questi cerchi nel caso decidessi di non tenere montate le Nokian invernali in primavera, però siccome sarei indeciso tra la colorazione bicolore nero o bicolore titanio, ho cercato in internet qualche immagine di motorhome carthago con questi cerchi ma niente....

Grazie e buona serata




Stefano

Mannaggia al correttore 😤😤volevo scrivere mensola
Stefano

In risposta al messaggio di steucky4 del 18/01/2017 alle 21:44:30

Buonasera a tutti, oggi in pausa pranzo sono riuscito a completare il primo lavoretto sul camper: ho costruito una mensilità in rete metallica dietro al saliscendi della TV, in modo da far circolare L aria ma evitare di

fare cadere qualche oggetto ( occhiali per esempio) in fondo al pavimento e quindi poi dover andare a pesca....ecco una foto, il risultato non mi sembra male... Ora avanti con il prossimo lavoretto in cantiere......i paraspruzzi... Mi pare che ci sia qualcuno di voi che ha montato i cerchi in lega Mak fuoco sul proprio mezzo, non è che si potrebbe vedere una foto del risultato estetico? Sto valutando questi cerchi nel caso decidessi di non tenere montate le Nokian invernali in primavera, però siccome sarei indeciso tra la colorazione bicolore nero o bicolore titanio, ho cercato in internet qualche immagine di motorhome carthago con questi cerchi ma niente.... Grazie e buona serata   Stefano

...

---

Ciao Steuky4, i miei sono da 15, a me piacciono molto

MaxSerra

Grazie MaxSerra effettivamente stanno proprio bene, complimenti👍

Buona serata
Stefano

Pippettone,

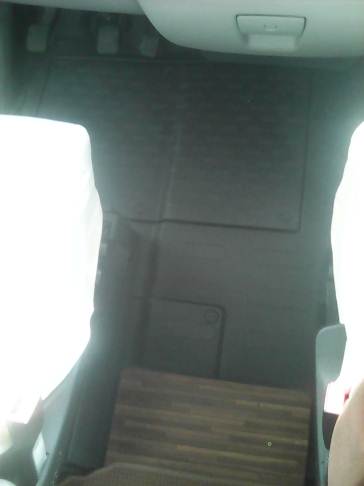

quando ci siamo incontrati a Livigno mi hai detto che eri intervenuto sulla pompa del gasolio nel serbatoio, accedendo dalla botola posta fra i due sedili.
Ho guardato sul mio camper, questa sembrerebbe parzialmente coperta dal pavimento della cellula come da fotografia. Sul tuo camper la situazione è uguale o differente?
Ciao

Claudio

---

Penile 26,

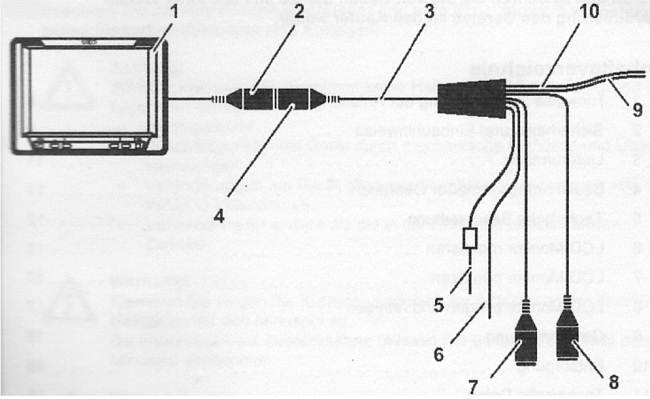

Come promesso, tratto dal libretto di istruzioni del monitor:
1. Monitor
2. spina mini Din a 9 poli
3. Cavo di allacciamento
4. Presa mini Din a 9 poli
5. Cavo da 12v positivo (rosso): allacciamento al polo positivo della sorgente di tensione
6. Cavo di massa (nero):allacciamento al polo negativo della fonte di tensione
7. presa mini Din a 6 poli (allacciamento alla fonte video 1)
8. presa mini Din a 6 poli (allacciamento alla fonte video 2)
9. Cavo verde : ingresso di comando per il collegamento al proiettore di retromarcia
10 Cavo violetto: ingresso di comAndo per la riflessione dell'immagine (telecamera RV-24/N, RV-27/N, RV-30K, RV-30K-F)

Claudio

In risposta al messaggio di Bertolotto del 22/01/2017 alle 16:46:49

Penile 26, Come promesso, tratto dal libretto di istruzioni del monitor: 1. Monitor 2. spina mini Din a 9 poli 3. Cavo di allacciamento 4. Presa mini Din a 9 poli 5. Cavo da 12v positivo (rosso): allacciamento al polo positivo

della sorgente di tensione 6. Cavo di massa (nero):allacciamento al polo negativo della fonte di tensione 7. presa mini Din a 6 poli (allacciamento alla fonte video 1) 8. presa mini Din a 6 poli (allacciamento alla fonte video 2) 9. Cavo verde : ingresso di comando per il collegamento al proiettore di retromarcia 10 Cavo violetto: ingresso di comAndo per la riflessione dell'immagine (telecamera RV-24/N, RV-27/N, RV-30K, RV-30K-F) Claudio

...

---

Ti ringrazio delle info, quindi ora mi devo concentrare su recuperare questo materiale:

-prolunga presa mini DIN a 6 poli da connettere al punto 8.
-CAM compatibile.

il bello ora è trovare il materiale online....

Potrebbe funzionare anche con numerose altre camere visto che sul libretto dice che come fonte video potrebbe esserci anche un lettore DVD. Per la precisione ti riporto tutto quello che ci sta scritto:
Il cavo violetto (10) serve come circuito di segnale per attivare la funzione immagine reale o la funzione mirror durante l'utilizzo delle telecamere RV-24/N, RV-27N, RV-30K o RV30KF. Nel caso in cui vengano utilizzate queste telecamere, viene creata un'immagine reale, quando il cavo violetto è collegato a massa.
Se vengono utilizzate le telecamere RV-20M e RV-20CFM la linea non viene utilizzata.
- Provvedere a isolare il cavo violetto se viene utilizzata la telecamera RV-20M o RV-20CFM
- collegare eventualmente la presa mini Din (7) del cavo di allacciamento con la spina mini Din della fonte video 1 (ad es lettore DVD)
- collegare eventualmente la presa mini Din (8) del cavo di allacciamento con la spina mini Din della fonte video 2 (ad es videocamera)
Claudio

In risposta al messaggio di Bertolotto del 22/01/2017 alle 16:26:41

Pippettone, quando ci siamo incontrati a Livigno mi hai detto che eri intervenuto sulla pompa del gasolio nel serbatoio, accedendo dalla botola posta fra i due sedili. Ho guardato sul mio camper, questa sembrerebbe parzialmente coperta dal pavimento della cellula come da fotografia. Sul tuo camper la situazione è uguale o differente? Ciao Claudio

---

Purtroppo è così questo è il risultato dei mega progettisti crucchi ......anche a me successe che il meccanico doveva intervenire dentro il serbatoio e per non smontarlo, è stato tagliato il pavimento in legno a misura (fino a scoprire il tappo ) e poi ci sono state montate 2 cerniere per farlo diventare a ribalta.

Con il tappeto che ho della cabina e che copre anche quel punto, non si vede niente....

Massimo
