Schema morsettiera devioluci Ducato X244

In risposta al messaggio di erfiuma del 29/07/2024 alle 18:41:31

Avuto lo stesso problema un anno fa. Apparte che per tornare a casa ho bypassato il relais e acceso gli anabbaglianti a forza, a 100 metri da casa a ricominciato a funzionare tutto.... Il giorno dopo ho smontato i connettori

del devio ho messo grasso dielettrico abbondante e spruzzato spray dielettrico bene sui connettori del devio. Fatto questo non ha più avuto problemi. Aggiungo che ho messo tutte le lampadine a led (tranne i proiettori) per diminuire il carico anche se importa poco visto che fiat fa passare tutto per relais... Altro accorgimento che ho avuto è accendere e spegnere i fari e le posizioni usando il devioluci e non lo spegnimento del quadro. Credo che meno si usi il devio e piu si ossidano i contatti.

...

Ciao a Erfiuma,
ho sostituito il devio e sto installando il gancio di traino, ma ho ancora un problema: non mi funzionano le frecce, gli anabbaglianti e gli abbaglianti. Le quattro frecce vanno bene.
Avete per caso lo schema elettrico dell'impianto luci? Mi sarebbe utilissimo per capire come risolvere.
Grazie mille!

Ciao a tutti,
avete delle foto per indicarmi dove si trovano le masse delle luci e dove terminano le connessioni?
Grazie.

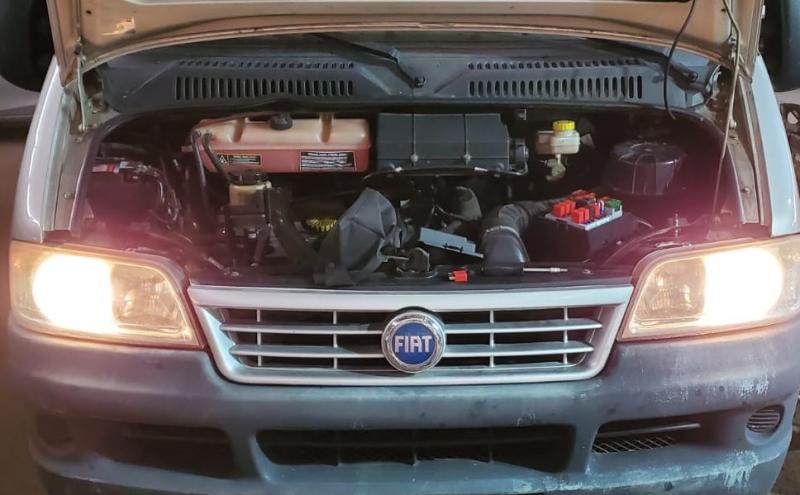

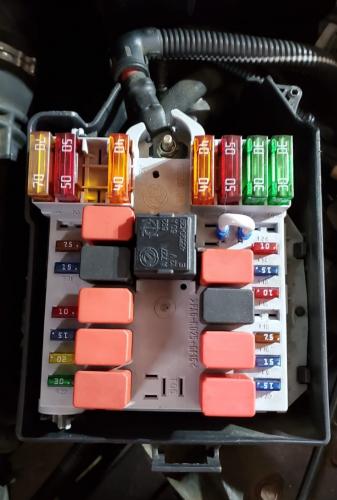

Aggiorno la situazione luci, con un cavo ho cavallottato l'uscita del relè e le luci sono accese quindi dalla scatola relè alle luci e dalle luci al telaio tutto ok. quando accendo le luci dal devio si accende la spia degli anabbaglianti e il cruscotto ma non gli anabbaglianti. a questo punto sono andato a controllare la bobina del relè e ho scoperto che il positivo arriva ma non arriva il negativo, stessa cosa per gli abbaglianti. la motivazione per cui non funzionano le frecce rimane un mistero. Qualcuno ha idee? Grazie

RISOLTO: Problema luci e frecce!

Durante un viaggio notturno ho notato che il quadro delle 4 frecce non si illuminava. Intuendo che potesse esserci un problema elettrico, ho deciso di dare un'occhiata più da vicino.

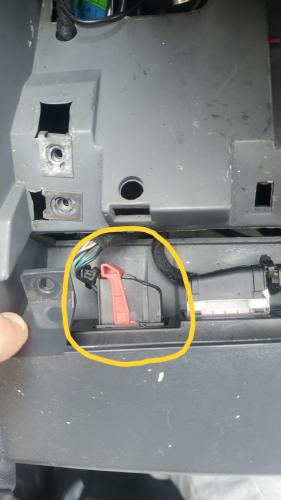

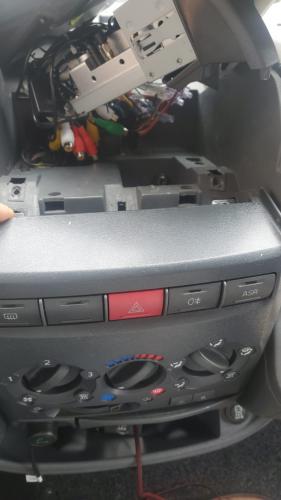

Smontando lo stereo e svitando un paio di viti, ho avuto accesso al retro del quadro delle 4 frecce. Con mia sorpresa, ho trovato un connettore completamente scollegato (vedi foto). E' bastato ricollegare il connettore per ripristinare il funzionamento di tutte le luci e le frecce.
Consiglio: Se avete problemi con le luci o le frecce, verificate anche il connettore dietro il quadro delle 4 frecce.

In risposta al messaggio di aviland1 del 26/08/2024 alle 18:59:22

Ciao a Erfiuma, ho sostituito il devio e sto installando il gancio di traino, ma ho ancora un problema: non mi funzionano le frecce, gli anabbaglianti e gli abbaglianti. Le quattro frecce vanno bene. Avete per caso lo schema elettrico dell'impianto luci? Mi sarebbe utilissimo per capire come risolvere. Grazie mille!

Ciao aviland,
​​​​​
Ti chiedo scusa per non averti risposto, ma non avevo visto nessuna notifica.

Quindi hai risolto tutto ricollegando il pannello delle 4 frecce?? Molto strano fosse staccato.

In risposta al messaggio di mario grundy del 11/01/2023 alle 18:10:28

Ciao a tutti, il devioluci ha smesso di funzionare per quanto riguarda l'accensione delle luci ruotando la parte finale della paletta di sinistra. Tutto i l resto (frecce, abbaglianti e tergicristalli) funziona. Pensavo di

sostituire la funzione di accendi/spegni luci con un pulsante dedicato sul cruscotto sotto relè. Qualcuno sa lo schema delle due morsettiere del devioluci, in modo da capire quali sono i pin 12V delle luci, sia in ingresso che in uscita ? Grazie

...

Ciao Mario, ho avuto il tuo stesso problema su ducato 244 del 2005,  se tirando la leva dei fari verso il volante, come per lampeggiare ed i fari funzionano, allora è il connettore del devioluci che si trova sotto al carterino copri volante. Guarda bene perchè sicuramente hai un contatto lento che si è surriscaldato e bruciacchiato, se cosi   raschia un pò per pulire i contatti e con una pinza stringi il faston femmina, Io ho risolto così.
