Diminuire portata d'aria con impedenza

In risposta al messaggio di pama del 08/01/2023 alle 18:08:30

Avrei disogno di diminuire (30/40 %) la rotazione di una ventola 220V   (cappa cucina). il problema deriva dalla tubazione di evacuazione che riducendosi da d150 a d100 subisce un enorme perdita di carico e manda la ventola

in cavitazione facendola diventare molto rumorosa. Non potendo allargare il foro da 100 nel muro vorrei diminuire la portata della ventola, che per la mia cucina è sovradimensionata. Ho provato a mascherare la ventola su un lato, migliora ma non basta, andando in cavitazione sale l'assorbimento e potrebbe bruciare. Vorrei provare con un impedenza o un variatore ma non saprei bene come dimensionarlo e collegarlo. Se qualche elettrotecnico mi indirizza....

...

Regolatore di velocita' per carichi induttivi.Un tempo si usavano per i trapani.Soltamente hanno presa e spina. ciao

In risposta al messaggio di pama del 09/01/2023 alle 09:22:35

Ottimo, tipo questo :asc_df_B07FMX9HTH/?tag=googshopit-21&linkCode=df0&hvadid=501146350040&hvpos=&hvnetw=g&hvrand=14829045111878974983&hvpone=&hvptwo=&hvqmt=&hvdev=m&hvdvcmdl=&hvlocint=&hvlocphy=1008440&hvtargid=pla-880352473393&psc=1#

se lo collegassi in ingresso linea Le tre velocità e la luce led funzioneranno comunque?  Probabilmente no.

...

Mettilo alla max velocita' e poi regoli con il dispositivo.
In alternativa puoi mettere un diodo,tipo 1n 4007 o similia,in serie a uno dei fili di alim 220v. Pero' ,se gira,lavora fisso al 50%.
Ciao.


In risposta al messaggio di eta beta del 09/01/2023 alle 12:24:27

Mettilo alla max velocita' e poi regoli con il dispositivo. In alternativa puoi mettere un diodo,tipo 1n 4007 o similia,in serie a uno dei fili di alim 220v. Pero' ,se gira,lavora fisso al 50%. Ciao.

Per le induttanze,lascerei perdere.
Calcolare i mhenri,trovare la bobina ecc...


Per diminuire i giri di una ventola 230V che al 99% si tratta di un motore senza spazzole nato per andare in alternata, ci sono pochi sistemi (economici).
Il diodo lo escludo perchè porterebbe alla distruzione del motore per calore se nato per corrente alternata.
Il regolatore per carichi induttivi potrebbe andare, ma occorre senz'altro comprarlo e non ho idea di come funzioni.
Rimane  il metodo di ridurre la tensione, beneficiando del fatto che se anche la rotazione del motore sia  legato alla frequenza di rete, se sottoalimentato tenderà a ridurre la rotazione sotto sforzo.
.
Per ridurre la tensione si possono usare:
1) Un'impedenza (come da titolo), usando per esempio un vecchio starter per neon
2)Un condensatore, non semplice da reperire, e come valore forse 1-3 microFarad potrebbe essere un valore idoneo.
3)Una resistenza, ed in questo caso potrebbe essere una vecchia lampadina ad incandescenza da 10-60W da provare.
Ovviamente è solo un mio pensiero ed occorrono probabilmente diversi tentativi.

In risposta al messaggio di pama del 09/01/2023 alle 20:38:01

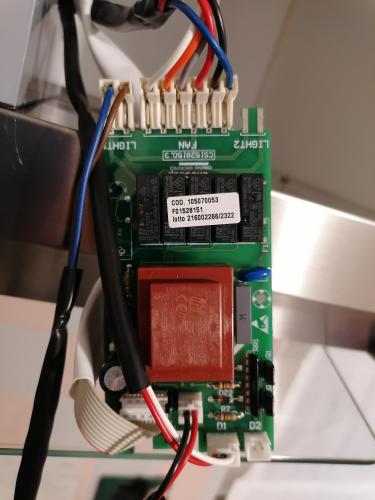

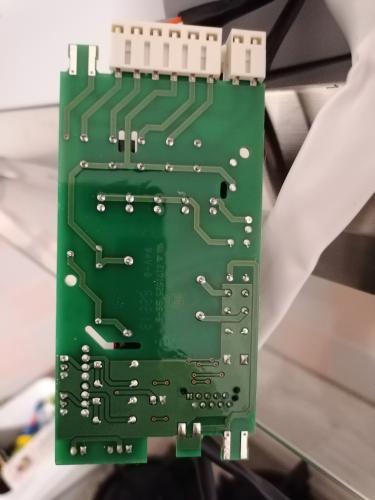

nel frattempo ho guardato la scheda.  La luce è separata( led). il rosso è il comune quindi se riduco la tensione in ingresso probabilmente il trasformatore 220/12 lavora male e brucia, dovrei inserire il variatore sul comune? In modo che le 4 velocità si riducano di pari percentuale.?

La richiesta iniziale era per una normale ventola a 220 V ac.Il regolatore va bene per quella,sempre da verificare le caratteristiche.
Se invece la ventola viene gestita dalla scheda di cui le foto,no.


In risposta al messaggio di pama del 09/01/2023 alle 23:00:53

Abbi pazienza,  sto scoprendo passo passo.

Ok,no problem.Ma se hai gia' 4 velocita',commutabili,usa quelle.La quantita' di aria e la dpinta variano in funzione della velocita' di rotazione.In pratica hai gia' quanto ti serve.O mi sono perso qualche cosa?
ciao

In risposta al messaggio di pama del 10/01/2023 alle 10:33:01

Nel post iniziale spiegavo che devo ridurre la portata d aria a causa di una strozzatura strutturale del tubo di evacuazione. Il problema si manifesta già sulla prima velocità. Non potendo sostituire la ventola cerco di rallentarla.

Presumendo che le 4 velocita' siano:
100%    75%   50%   25%,direi,ma forse sbaglio, che scendere ulteriormente in velocita' di rotazione,alla fine renda inutile la ventola stessa.Tanto vale tenerla spenta,e magari installare,se possibile,un aspiratore all'uscita del tubo di scarico,lasciando libero il condotto.Non saprei darti aiuto,magari altri hanno idee piu' attinenti.Ciao.

In risposta al messaggio di renzo07 del 09/01/2023 alle 13:52:59

Per diminuire i giri di una ventola 230V che al 99% si tratta di un motore senza spazzole nato per andare in alternata, ci sono pochi sistemi (economici). Il diodo lo escludo perchè porterebbe alla distruzione del motore

per calore se nato per corrente alternata. Il regolatore per carichi induttivi potrebbe andare, ma occorre senz'altro comprarlo e non ho idea di come funzioni. Rimane  il metodo di ridurre la tensione, beneficiando del fatto che se anche la rotazione del motore sia  legato alla frequenza di rete, se sottoalimentato tenderà a ridurre la rotazione sotto sforzo. . Per ridurre la tensione si possono usare: 1) Un'impedenza (come da titolo), usando per esempio un vecchio starter per neon 2)Un condensatore, non semplice da reperire, e come valore forse 1-3 microFarad potrebbe essere un valore idoneo. 3)Una resistenza, ed in questo caso potrebbe essere una vecchia lampadina ad incandescenza da 10-60W da provare. Ovviamente è solo un mio pensiero ed occorrono probabilmente diversi tentativi.

...

Che il diodo possa danneggiare la ventola non lo sapevo, sarò io che sbaglio, si impara sempre ...
Ho pensato si possa usare un semplice trasformatore 230/115 oppure un qualsiasi trasformatore con primario con ingressi 115 e 230, utilizzandolo come autotrasformatore, contatto 230 come ingresso e contatto 115 uscita. Secondario qualsiasi, non importa. Potenza sufficiente a reggere la ventola.
Andrea

Un varialuce potrebbe funzionare, il diodo dimezza l’onda e la ventola potrebbe far rumore e non funzionare a dovere

In risposta al messaggio di anasta del 12/01/2023 alle 19:09:37

Che il diodo possa danneggiare la ventola non lo sapevo, sarò io che sbaglio, si impara sempre ... Ho pensato si possa usare un semplice trasformatore 230/115 oppure un qualsiasi trasformatore con primario con ingressi 115

e 230, utilizzandolo come autotrasformatore, contatto 230 come ingresso e contatto 115 uscita. Secondario qualsiasi, non importa. Potenza sufficiente a reggere la ventola. Andrea

...

Ciao Andrea,
diciamo che in assoluto che i dispositivi nati per funzionare in alternata, se si mette un diodo di solito bruciano dato che vengono alimentate praticamente in continua.
Vale senza dubbio per trasformatori (quelli tradizionali con nucleo in ferro), ventilatori casalinghi, e motori in alternata (sincroni e asincroni).Ad esempio i motori di trapani e frullatori sono dei motori a spazzole che funzionano anche in continua, per cui il diodo si può mettere.
Da ragazzotto mi hanno dato un apparato americano che funzionava a 110V, e ho avuto l'idea di mettere un diodo.
Risultato: dopo qualche secondo il trasformatore al suo interno ha cominciato a fumare. Esperienza

Per l'oggetto del topic, si pensava all'inizio la classica ventola a 230V per cui ecco la mia uscita.
Poi si è visto che la cosa è molto più complessa, la ventola è collegata con 6 fili alla scheda. La scheda ha una sua complessità, mi sembra di vedere 5 "scatolini" neri che potrebbero essere relè, un cavo flat a 10 conduttori, ed anche un chip a 8 piedini in linea.
Credo che l'unica cosa da tentare sia quella di abbassare la tensione ma mantenendo la forma d'onda, per cui niente dimmer, ma solo impedenze (reattore neon) o resistenze (lampadina ad incandescenza) in serie, anche se secondo me i risultati potrebbero essere imprevedibili, a meno che si riesca ad individuare dove agire sui fili che vanno alla ventola e non su tutta la scheda, ma con sei fili la vedo dura.
