Dopo la prima parte, dove ho sostituito la batteria dei servizi, sono passato alla costruzione completa di un primo pannello fotovoltaico e successivamente dopo al secondo (per mio cognato).
Era da tanto che ci pensavo e dopo svariate informazioni e studi ho deciso che il momento era giunto.
Ringrazio MrWatt, preciso e conveniente, da dove ho assorbito come una spugna le indicazioni, i tutorial e quant'altro, e il materiale nello specifico: celle, regolatore di carica e kit per le saldature, con una spesa di euro 160,00 per 2 impianti.

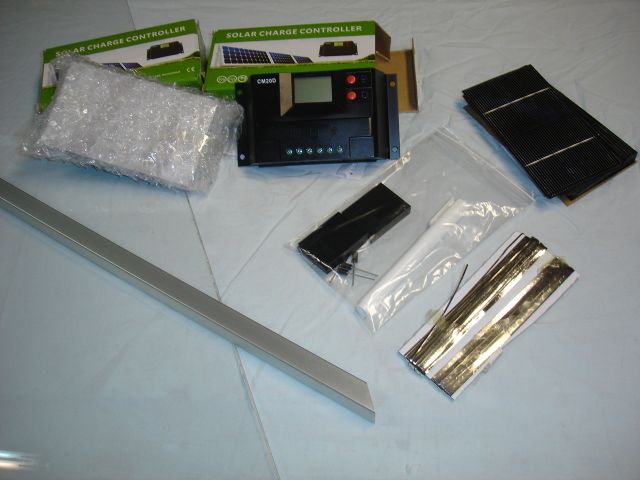

I componenti ordinati e alcuni materiali di riciclo o recuperati proprio per abbattere i costi, come profili in pvc o alluminio: io li ho preferiti delle lastre di lexan e del vetro meglio se temperato

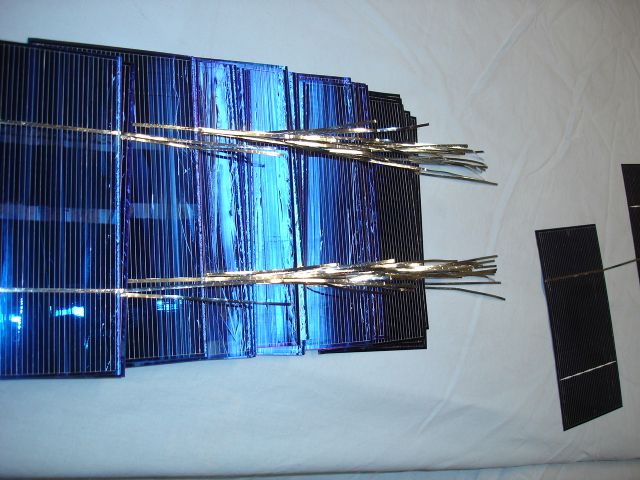

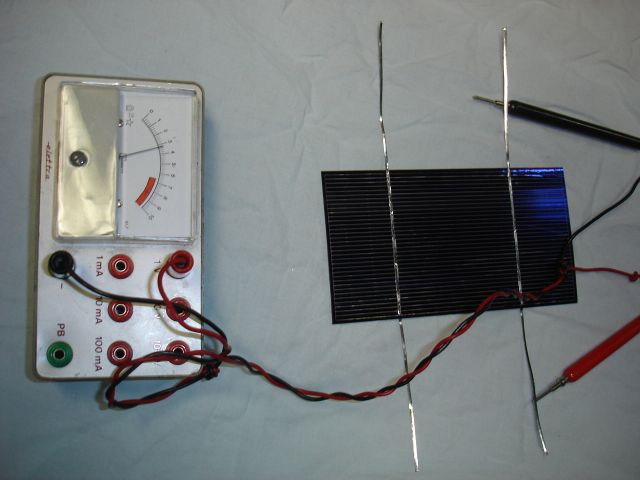

Preparazione delle celle
3 watt con luce al neon

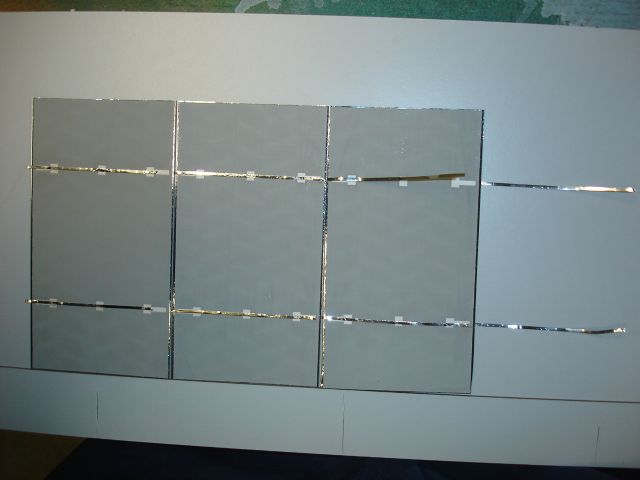

Si continua con le saldature componendo stringhe di 6 celle

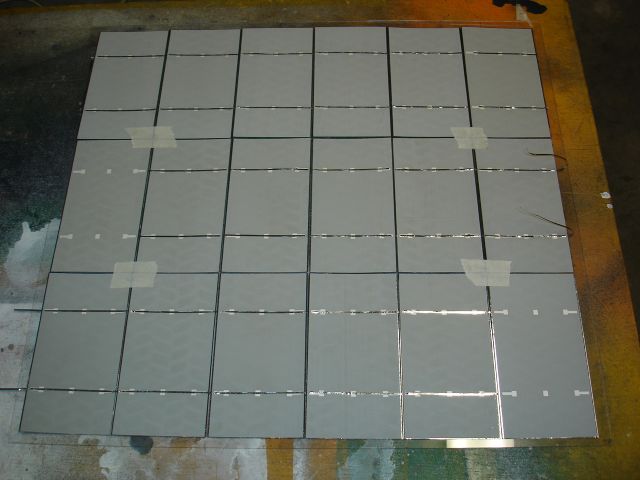

Le tre stringhe su un pannello di lexan per dare maggiore resistenza tra vetro e celle

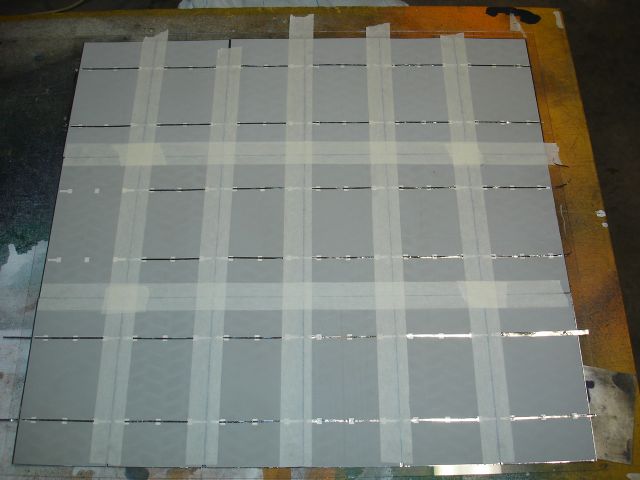

Secondo bloccaggio con carta gommata

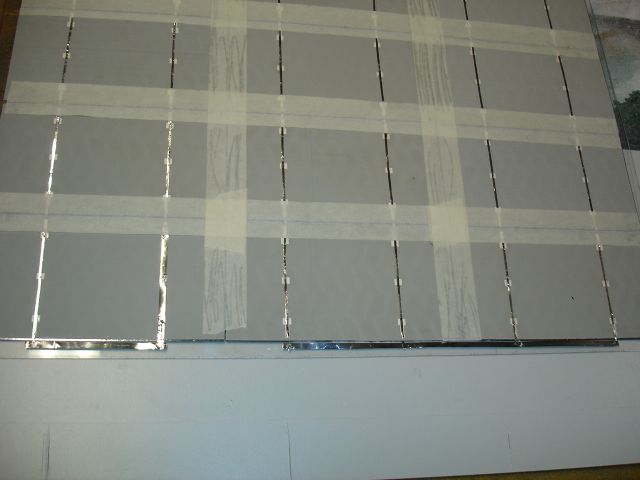

Particolare del collegamento delle stringhe in serie
Ultimo passaggio di nastro sul totale del pannello; vista la particolare delicatezza del materiale, ho creduto opportuno praticare un totale strato di nastro

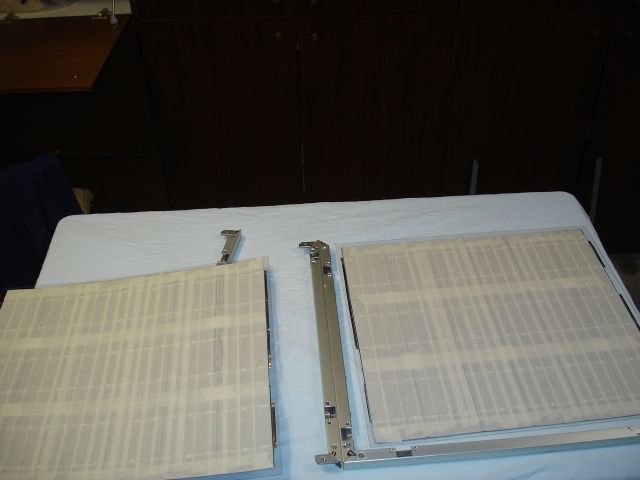

Inglobare i due pannelli nel telaio di alluminio precedentemente preparato con una buona dose di silicone neutro;ho pensato, per maggiore robustezza, di assemblare in serie 2 mini pannelli: questo mi è servito come esperienza visto che era la prima volta
inglobare i due pannelli nel telaio di alluminio precedentemente preparato con una buona dose di silicone neutro ,ho pensato per una maggiore robustezza di assemblare in serie 2 mini pannelli questo mi e servito anche perchè come prima volta mi è stato pi
inglobare i due pannelli nel telaio di alluminio precedentemente preparato con una buona dose di silicone neutro ,ho pensato per una maggiore robustezza di assemblare in serie 2 mini pannelli questo mi e servito perchè come prima volta mi è stato più prat
chiudere i due pannelli nel telaio di alluminio precedentemente preparato con una buona dose di silicone neutro ,ho pensato per una maggiore robustezza di assemblare in serie 2 mini pannelli questo mi e servito perchè come prima volta mi è stato più prati
chiudere i due pannelli nel telaio di alluminio precedentemente preparato una buona dose di silicone neutro ,ho pensato per una maggiore robustezza di assemblare in serie 2 mini pannelli questo mi e servito perchè come prima volta mi è stato più pratico
chiudere i due pannelli nel telaio di alluminio precedentemente preparato e una buona dose di silicone neutro ,ho pensato per una maggiore robustezza di assemblare in serie 2 mini pannelli questo mi e servito perchè come prima volta mi è stato più pratico

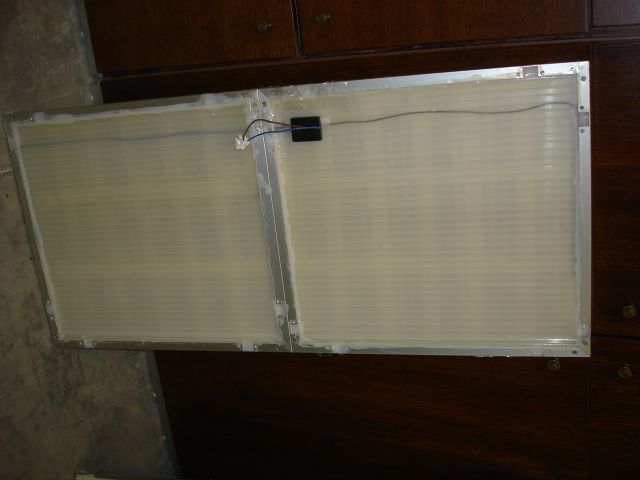

vista retro
Vista retro

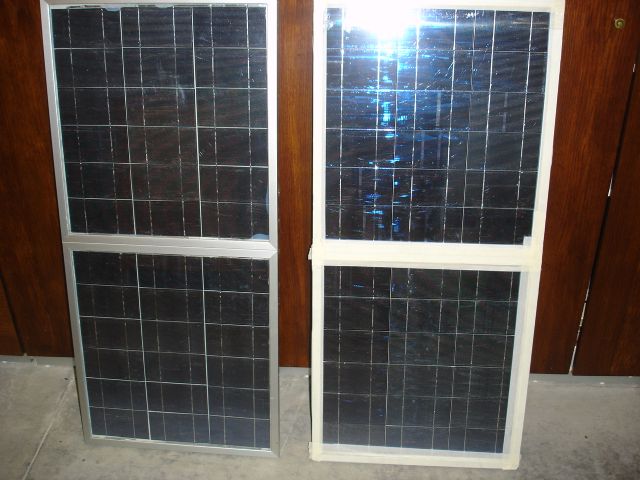

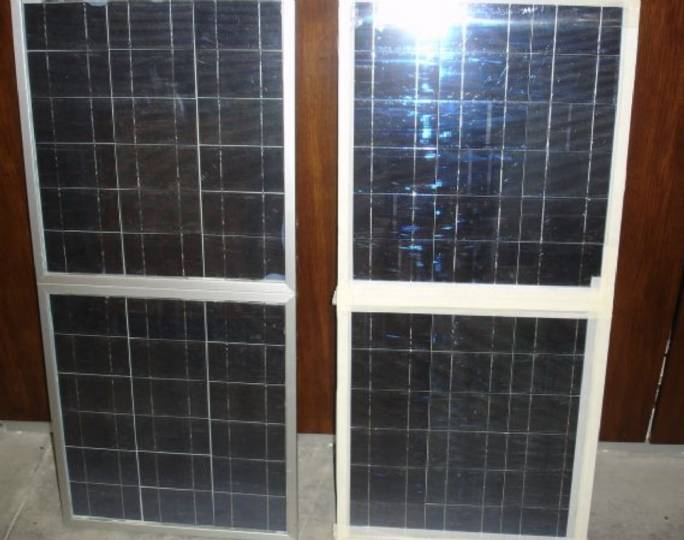

Lavoro terminato. Ora aspettiamo una bella giornata per montarli sui nostri rispettivi camper.
