 Inserito - 13/08/2011 : 17:23:02   | |

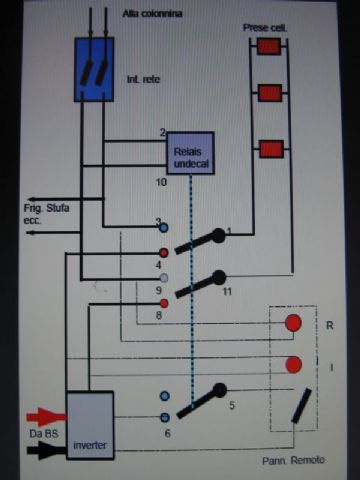

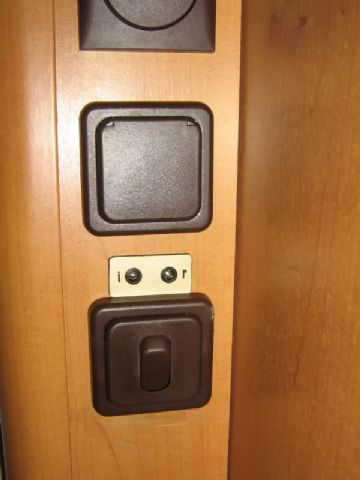

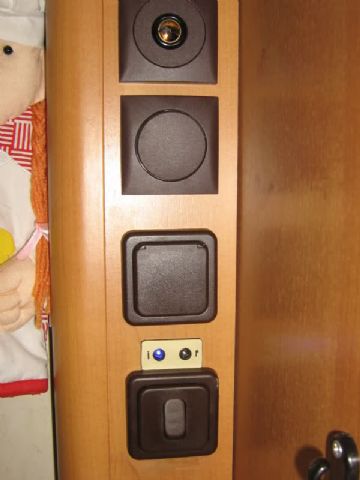

| Ciao come si evince dal titolo del 3D lo schema originale per la commutazione rete/inverter e' quello super collaudato del buon Marco (Emme 48), al quale ho voluto aggiungere alcune performances, che ritengo utili. Nella versione originale succede infatti che posso inserire l'inverter e relativa segnalazione,con la tensione di rete presente alle prese ,dovuta al passaggio di tensione tra i contatti del relais...eccitato con rete presente,ovviamente non succede nulla , ma mi dava noia, il fatto di poter inserire l'inverter quando sono connesso alla colonnina di rete. Detto cio' basta sostituire il relais octal con relais undecal (non e' una parolaccia)ma semplicemente e' lo stesso tipo di relais a 11 piedini anziche' 8 (3 scambi invece che 2), ed utilizzare un contatto normalmente chiuso dello scambio che resta libero da inserire in serie all'interrutore remoto dell'inverter... e il gioco e' fatto. A questo punto posso inserire l'inverter solo se non ho presenza di tensione di rete, e di conseguenza avro' la segnalazione accesa di inverter funzionante, solo se realmente la tensione ai capi delle prese e' quella dell'inverter, in caso contrario l'inverter non e' abilitato avro' ai capi delle prese tensione di rete e relativa segnalazione... forse e' piu' facile a farsi che a raccontarlo... Naturalmente, per i meno esperti, ricordo che si ha a che fare con tensioni elevate...quindi occhio alle dita e al fumo...! ,e ancora sullo zoccolo del relais e' presente una linea a bassa tensione dell' accensione dell'inverter, da non confondere con il 220... Ho utilizzato per remotizzare i comndi un interruttore della stessa serie a corredo del mezzo, e per le segnalazione, un pannellino costruito con pezzo di bandella di alluminio dove sono alloggiati due led bleu e relativa indicazione R=rete I= inverter... Spero nell'approvazione del buon Marco e che non mi richieda i... .diritti d'autore...e ...complimenti a Marco per le sue realizzazioni, sempre utilissime e professionali... Buone vacanze a tutti... Un caro saluto...Gianni PS I led bleu sono alimentati a 220 volt, dovete richiedere questa tipologia di led...
|
