Materiale:
- 4 mt. di cavo da 16mmq
- nr. 8 capicorda ( presi quelli con dado serrante perchè sprovvisto di apposita pinza)
- nr. 2 portafusibili, volante a scatoletta, con fusibili a lamelle da 50 A

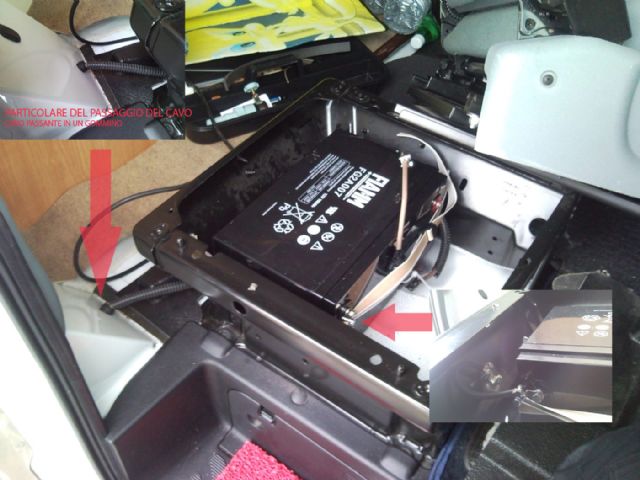

- nr. 2 gommini sottosedia (opportunamente tagliati, utilizzati per far passare in modo sicuro il cavo tra i fori pre-esistenti del telaio
- dadi e bulloni da 8 mm, usati per il fissaggio della corda ferma-batteria
- circa 50 cm di corda delle tende.
- Foglio antisdrucciolo (max 1 cm di spessore)
- Fascette in plastica
Le lavorazioni si sono svolte rigorosamente senza fare nuovi fori e senza alterare lo stato originale del camper, sono stati utilizzati i fori e i passaggi gia presenti sul veicolo.
Basandomi su schemi suggeritomi sul forum (grazie Emme 48)

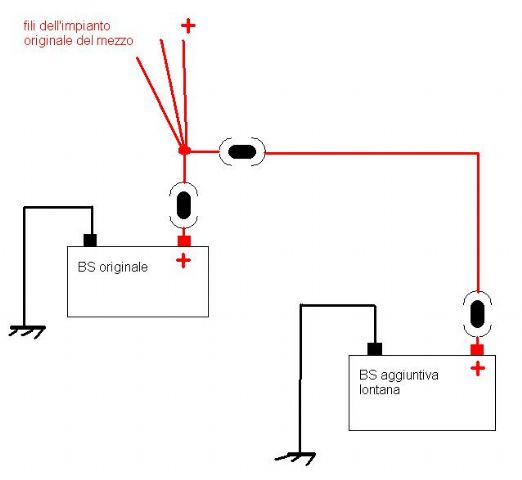

schema elettrico utilizzato

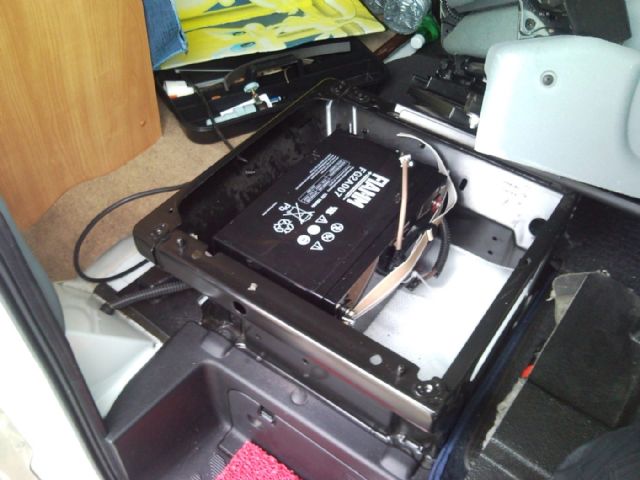

1- tolta la gommapiuma originale sotto al sedile e collocato la batteria in posizione coricata di 90° con i morsetti verso l'alto, appoggiandola su un sottile strato di antisdrucciolo (avanzo della cucina acquistato all'iKEA)

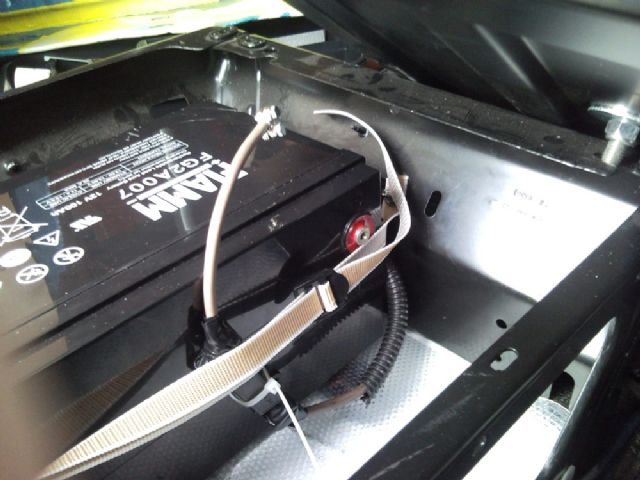

2- Con 2 dadi fissato due pezzi di corda delle tende, utilizzando dei fori pre-esistenti fissata la batteria;
collegato il cavo di massa, circa 20 cm., ad uno foro pre esistente vicino al negativo della batteria, avendo cura prima di carteggiare il bordo interno del foro per favorire la conduzione
collegato il cavo di massa, circa 20 cm., ad uno foro pre esistente vicino al negativo della batteria, avendo cura prima di carteggiare il bordo interno del foro per favorire la conduzione
Stretta la corda e fissata bene la batteria, applicato il primo portafusibili, avendo cura di isolare tutte le parti metalliche che potrebbero andare a contatto con la carrozzeria;

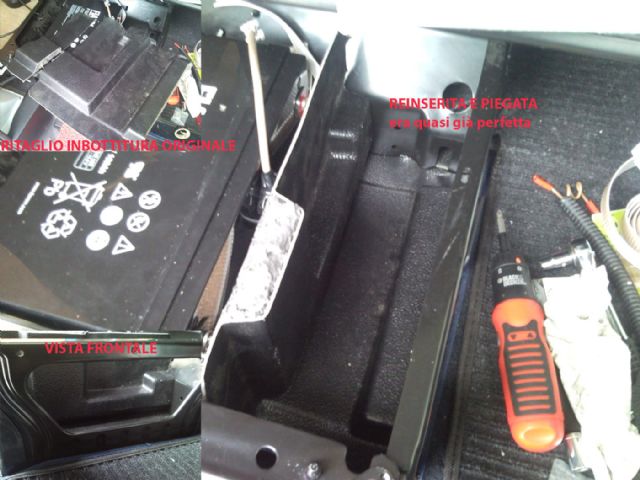

si ritaglia poi la gommapiuma originale di una piccola striscia e si ripone ripiegandola di 90 gradi, sembra fatta apposta!!!

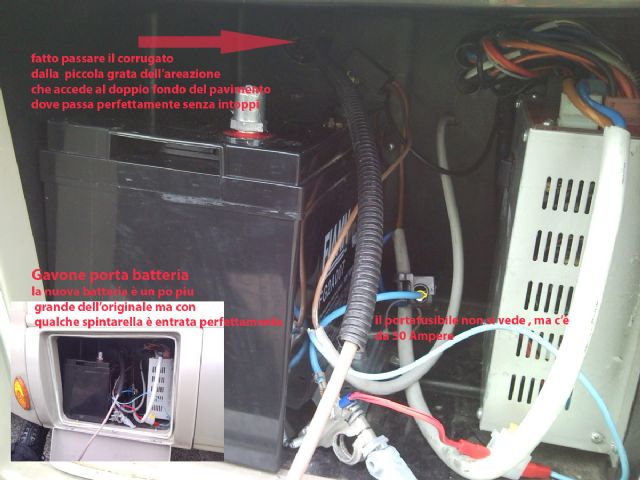

Dall'altro capo del cavo si monta il portafusibile e si collega agli altri fili delle utenze, per tramite dello stacca-batterie originale.
A questo punto mi manca da mettere lo stacca-batteria della seconda BS, ( sperando che il provvisorio stato attuale non diventi definitivo...
Questo tipo di istallazione e di tipo "PARALLELO SECCO"
