Voltmetro sulla centralina

Ciao a tutti.

Ho fatto questo semplicissimo lavoretto per avere sotto controllo la carica delle batterie.

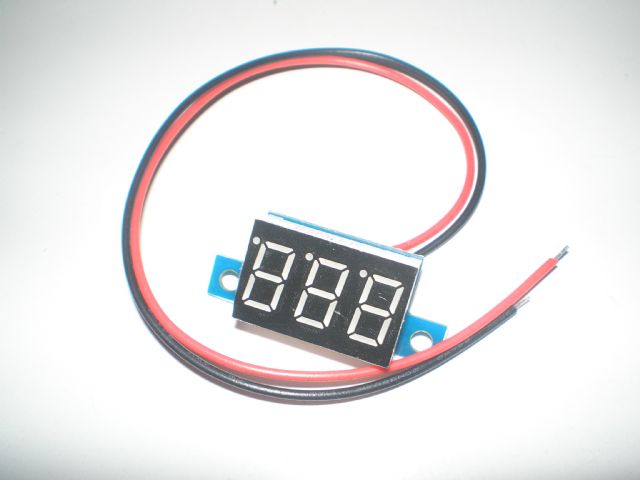

Avendo un buono sconto di 2euro mi sono deciso ad usarlo per ritirare questo voltmetro.In ogni caso anche comprandolo il costo è irrisorio.  ( FOTO 1 )

Come prima cosa ho svitato il pannello della centralina e ho cercato con il tester quali fossero i fili che mi interessavano.Per fare questo passaggio ho preso un cavo elettrico e l'ho collegato al telaio del camper e all'altra estremità al puntale nero del tester precedentemente selezionato su 20v. Con il puntale rosso ho provato i pin del connettore in entrata fino a quando sul display del tester non ho letto i valori della batteria motore e della batteria servizi che avevo misurato precedentemente direttamente sui morsetti delle stesse.

Ma questo non bastava perchè avevo solamente trovato i positivi,ma a me serviva trovare anche il negativo.Tenendo il puntale rosso sui contatti precedentemente trovati ho toccato con il nero gli  altri pin fino a quando ho trovato il negativo.

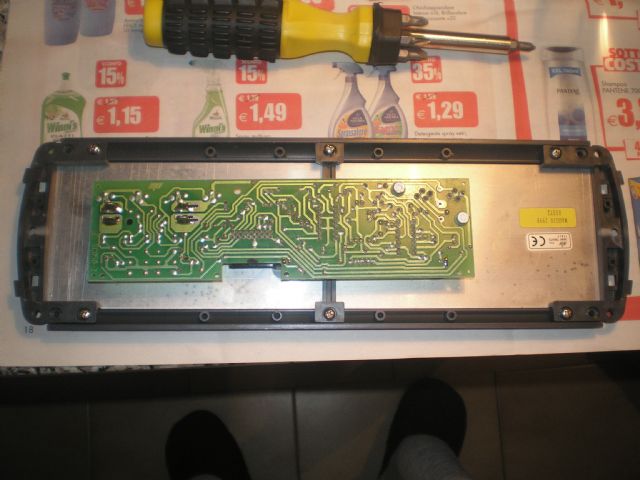

A questo punto è stato facile , scollegando il pannellino, ( FOTO 2 ) seguire il percorso nel circuito ,con il  tester selezionato su "continuità, fino a raggiungere gli interruttori e trovare i contatti che davano continuità solamente quando venivano schiacciati i pulsanti.

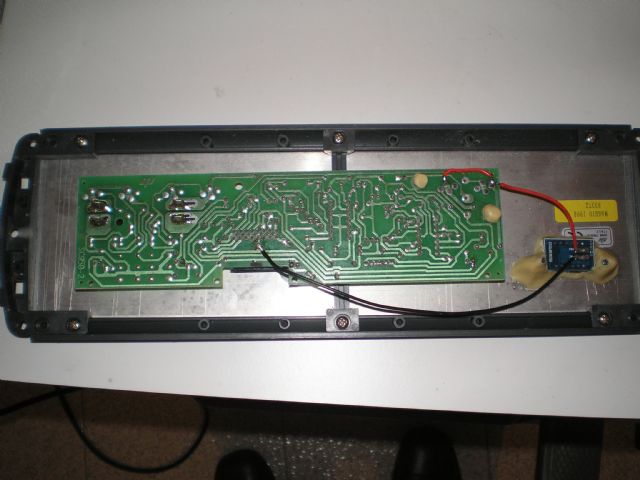

Piccolo foro quadrato sul pannello per inserire il voltmetro e via a stagnare i fili facendo un semplice ponte fra i due contatti dopo gli interruttori ,e filo diretto sul contatto della massa con il nero. ( FOTO 3 )

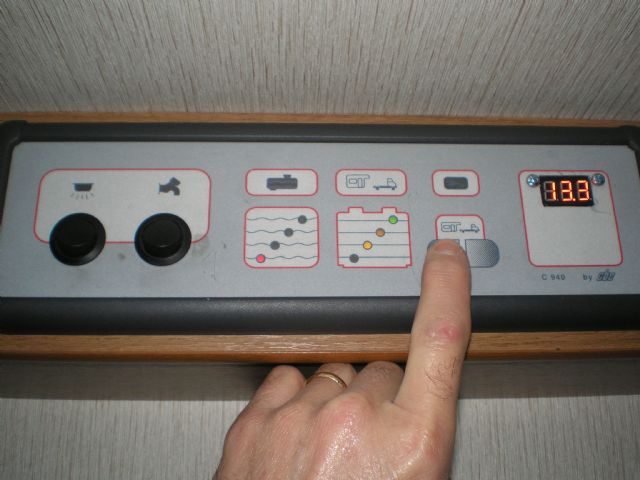

Questo è un lavoro che può fare chiunque abbia un minimo di manualità. ( FOTO 4 )

Grazie e ciao a tutti
