Ciao a tutti,

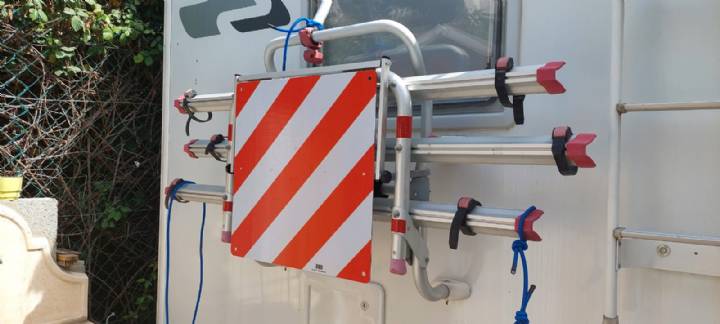

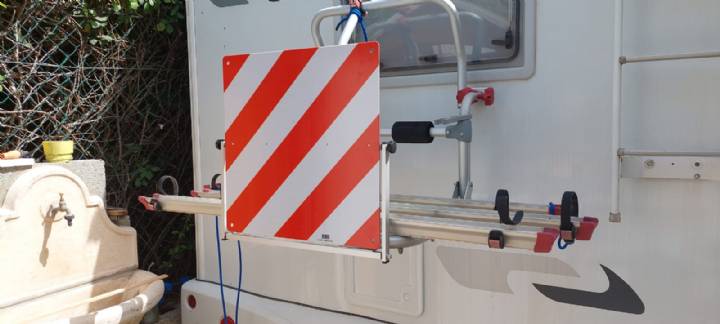

Con poca spesa ho realizzato un sistema che fissi il cartello in ogni posizione del porta bici e vi vorrei illustrare il fissaggio del cartello di carichi sporgenti basculante con porta bici aperto o chiuso.
Elenco materiali:
n° 1 cartello carichi sporgenti omologato in alluminio
n° 2 barre filettate da mm 6
n° 1 barra di tubo in alluminio rettangolare mm 10x20
n° 8 tappi in plastica mm 10x20
n° 1 barra di tubo in alluminio quadro da mm 15
n° 8 tappi in plastica mm 15
n° 2 dadi da 6mm autobloccanti
n° 2 pomelli con foro femmina da 6 mm
n° 8 rondelle piatte foro 6 mm
n° 2 piastre di allumini mis 100x50x 3 mm (x fissaggio al portabici)
n° 15 rivetti da 3.5x 1,2mm
n° 2 bulloni 50x6mm con dado autobloccante.
Realizzazione:

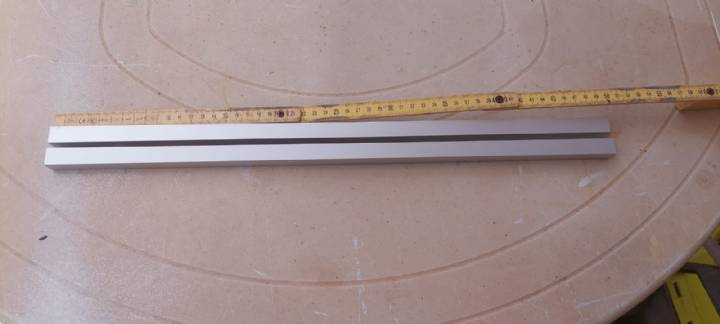

Ho tagliato il tubo quadro da 15mm a metà, e un pezzo lo ho fissato con i rivetti, posteriormente al centro del cartello.
Con punta da 6mm ho forato i tappi da 15mm e li ho inseriti a chiusura del tubo precedentemente fissato al cartello, e ho inserito la barra filettata.

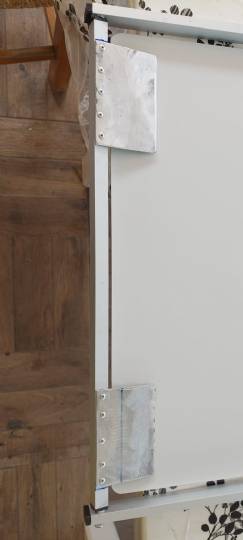

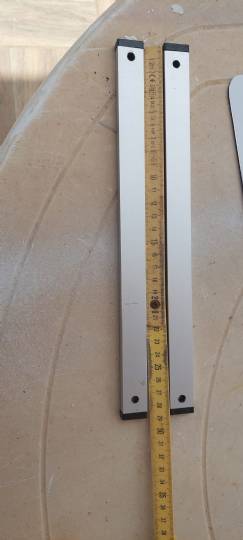

Dal tubo rettangolare ho realizzato due pezzi da cm 28, ho inserito i tappi rettangolari, ho realizzato i fori sulla parte larga e con punta da 6mm, come da foto, e con l’altra parte del tubo quadro ho realizzato la parte fissa, sempre forando i tappi e inserendo la barra filettata all’interno, e ho fissato il tubo quadro al porta bici con le piastre di alluminio,
Sulla parte superiore ho usato i dadi autobloccanti stretti solo per far ruotare i due tubi verticali.

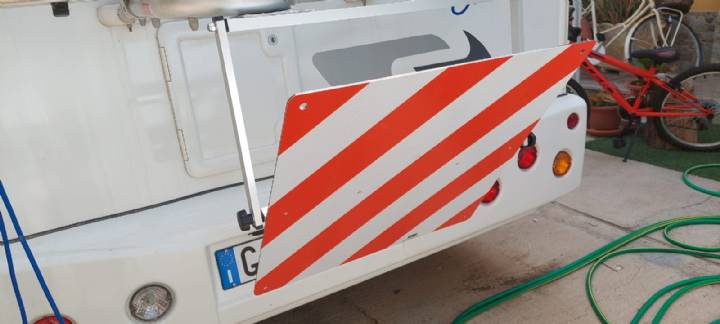

Sul tubo quadrato centrale che va fissato al pannello ho usato i due pomelli, per poter stringere e bloccare in qualsiasi posizione.
Per evitare che il pedale della bici toccasse sul cartello, ho spostato di pochi centimetri verso destra la gronda esterna del portabici.
Vi allego un po’ di foto.
