Piedini di sollevamento con radiocomando a distanza
Ho realizzato su telaio fiat X250 il seguente sistema per il sollevamento e la stabilizzazione del camper con radiocomando a distanza.

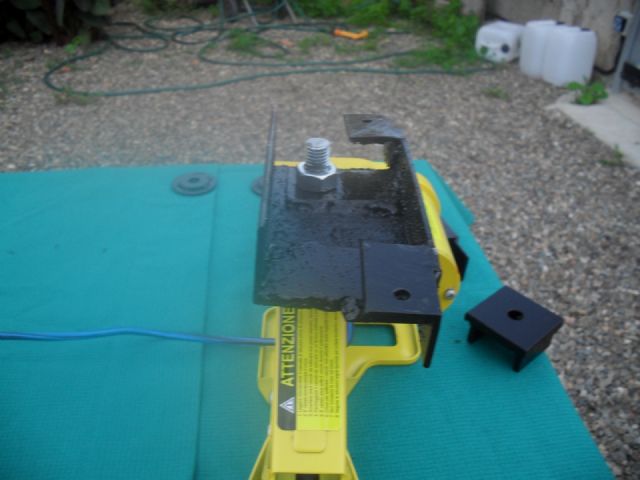

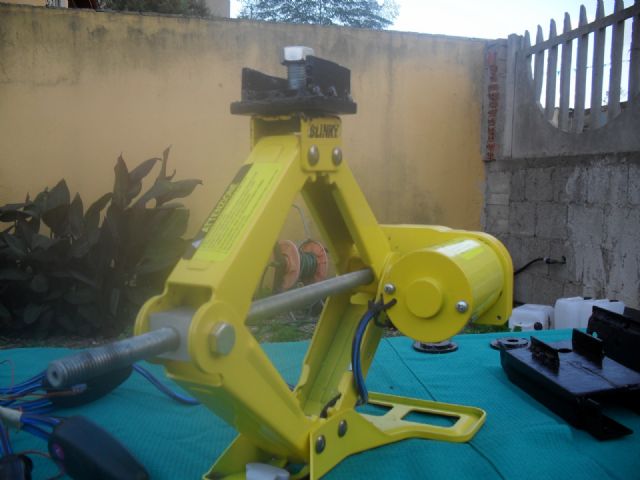

Ho acquistato quattro crick elettrici della Blinky da Kg. 2000 ciascuno. Con un seghetto per ferro ho tagliato il supporto di appoggio cromato superiore dei crick e ne ho allargato il foro a mm. 14. Per la parte posteriore Dx. ho costruito una staffa per il fissaggio del crick al telaio dove si posiziona di norma il crick per la sostituzione del lo pneumatico. Ho saldato delle alette a 90° di ferro piatto mm. 4x60, su una placca quadra, anch'essa di ferro piatto, dello spessore mm. 8 che avevo preforato al centro con una punta da mm. 14 per creare l'alloggio del crick, per bloccarlo in una posizione fissa (anti rotazione). Ho infilato nel foro del crick un bullone mm 14x50, gli ho messo due punti di saldatura alla base interna del crick per il bloccaggio del bullone, ho infilato la piastra costruita precedentemente nel bullone, ho infilato il tutto nel foro quadro del telaio del camper, nella parte superiore del telaio ho infilato un rondellone e ho serrato il tutto con un dado autobloccante da mm. 14. Idem per la parte posteriore sinistra.

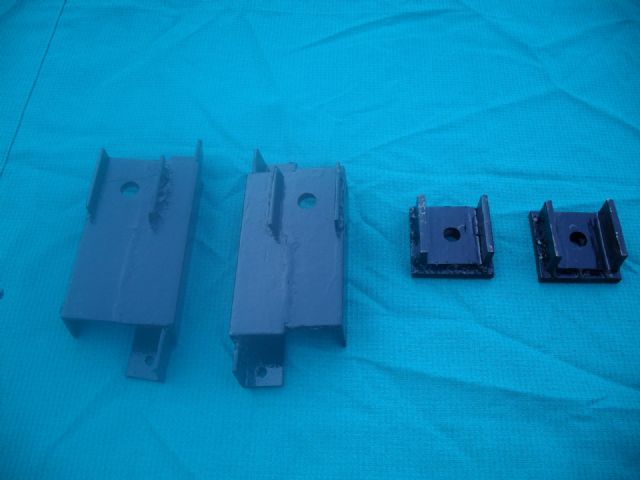

Per la parte anteriore Dx. ho costruito una piastra di appoggio del crick ricavata dalla giunzione di due ferri angolari mm. 40x40x4, lunghi circa cm. 20, creando una sorta di ferro a C; ho sagomato il ferro verticale della C in base alla curvatura del telaio, poi ho saldato altri due ferri angolari misura mm 30x30 ai lati della piastra, per formare un appoggio della piastra al telaio, fissandovi la piastra con due autofilettanti mm.8. Ho praticato al bordo di giunzione del telaio in direzione ''sotto lo scalino accesso porta'' due fori mm. 10 riportando i fori sul ferro a C lato esterno verticale; ho praticato alla base del ferro a C un foro da mm. 14 e saldato due alette per evitare la rotazione del crick: il montaggio del ferro a C è rovesciato, fissato con i due bulloni mm. 10 orizzontali al lato esterno e i due autofilettanti verticali al lato interno, il bullone del crick va infilato nel foro da mm. 14 e serrato con dado autobloccante. Idem parte anteriore Sx.
Impianto elettrico

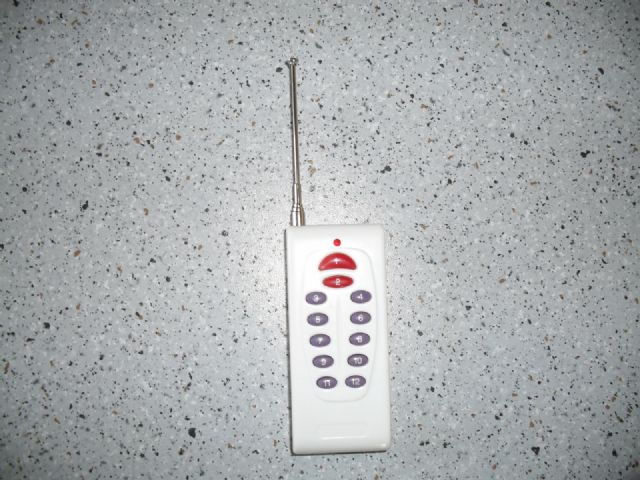

L’impianto elettrico con telecomando a 8 canali è realizzato come segue:

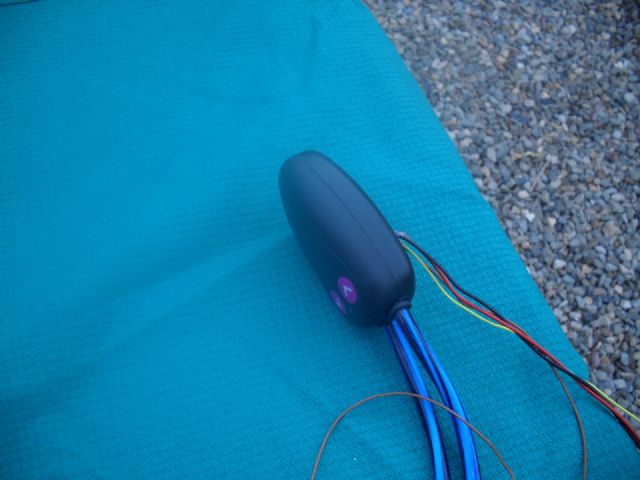

ho aperto il classico comando fornito con i crick (la scatola comando con i pulsati sale/scende), ho saldato dei fili ai connettori dei pulsanti (due per pulsante) (n.b. sono ricoperti di colla a caldo da levare con un piccolo cacciavite e naturalmente da rimettere); ho praticato un foro sul retro del coperchio in plastica facendo passare i fili (fili sottili tipo multicavo per impianti d’allarme) e richiuso il tutto. I comandi dei crick li ho sistemati dentro delle scatole di derivazione 10x10 stagne che ho posizionato sul fondo del camper nelle vicinanze dei crick stessi. Ho tagliato i cavi dei crick vicino alla spina 12V per poter infilare gli stessi con guaina spiralata diam.20 risaldando come in origine le spine 12V. Ho poi fissato le guaine contenenti i cavi al fondo e al telaio sfruttando i passaggi degli altri cavi esistenti, e li ho portati al centro del camper. Ho fissato al fondo del camper una scatola 20x25 stagna, dove avevo alloggiato in precedenza il ricevitore del radiocomando, ho collegato i fili dei pulsanti (saldati in precedenza) ai rispettivi relé seguendo una logica tipo ant. dx alza col primo pulsante dx. del radiocomando. Sulle prese 12V. date in dotazione con i crick ho tagliato le pinze rossa e nera, ho collegato tutti e 4 i fili in parallelo (4 positivi e 4 negativi), nonché la massa presa nei pressi diretta al telaio e il positivo del ricevente insieme a tutti i positivi portati sino al vano batteria del motore con guaina mm. 20 e filo mm2 6. Nel vano batterie ho istallato un relé di potenza 50 A, ho collegato il positivo dei crick a monte del contatto, mentre a valle ho collegato il positivo diretto alla batteria. Ho comandato la bobina del relè con un interruttore con spia luminosa posizionato al fianco del sedile di guida e ho preso il negativo per la bobina dal contatto del freno a mano, in maniera che l’alimentazione ci sia solo col freno a mano inserito. Sotto il camper, nella scatola precedentemente montata, ho inserito ogni presa nella spina 12V. per lasciare la protezione fusibili per ogni sollevatore.
Piedini supplementari
Per poter sopperire l’altezza dei sollevatori, ho realizzato delle prolunghe come nella descrizione:

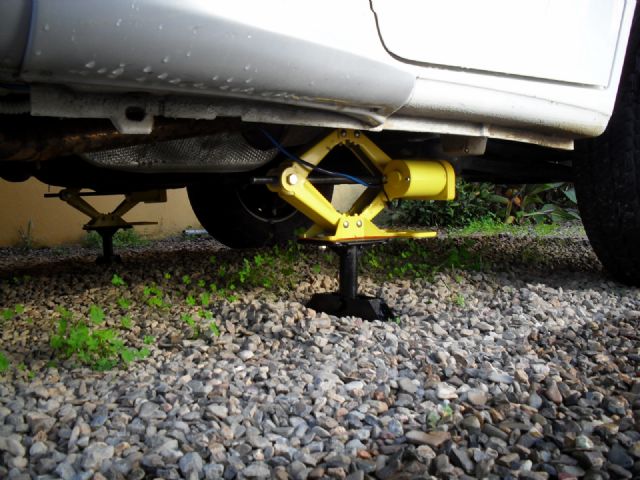

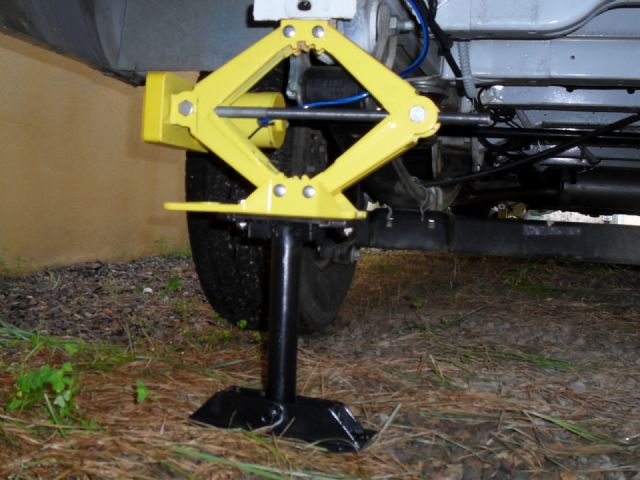

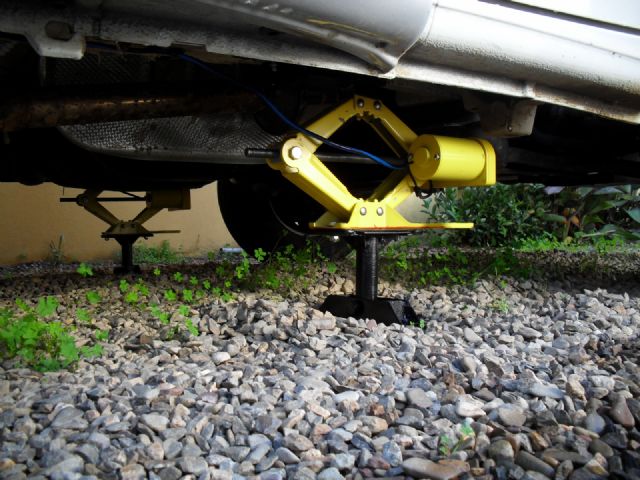

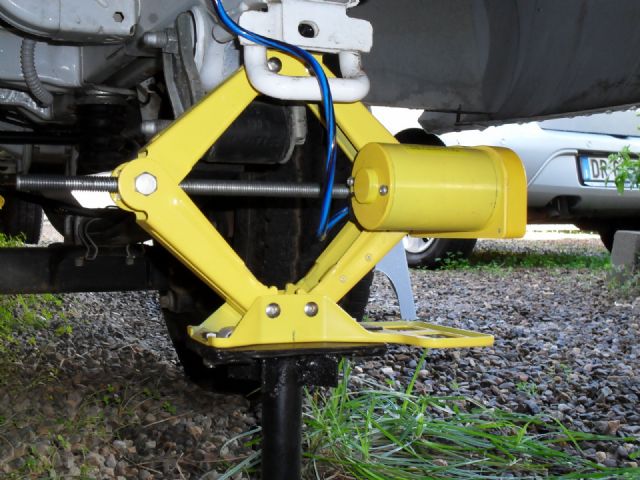

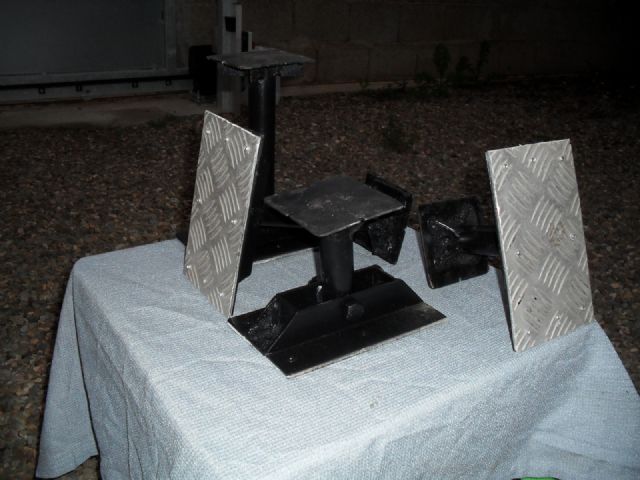

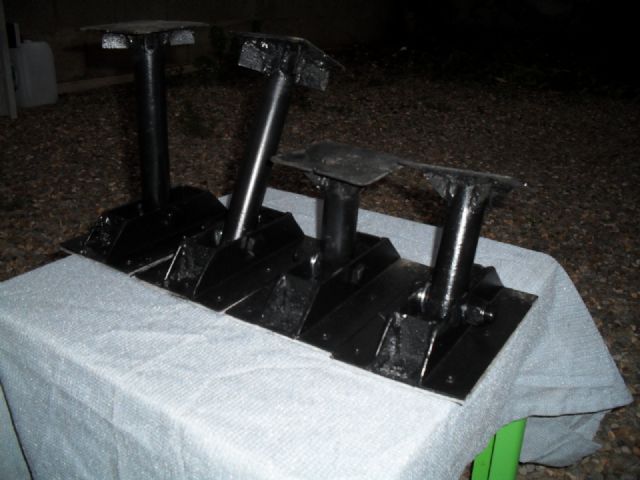

Il piede è formato da una base snodabile 20x12 realizzata con un ferro a angolo mm 40x40x4 da cm. 20 e mm 40x40x4 cm. 4 formando un rettangolo; il fondo in lamiera di alluminio mandorlato; lo stelo con tubo da 1” fissato alla base con un bullone mm. 14x 70 per lo snodo; la parte superiore dello stelo saldata ad una base quadra cm 10x10x0,3; il tutto con 4 fazzoletti laterali come rinforzo. Per la parte fissa bullonata sul piede de crick, ho realizzato una base in ferro con incastro a slitta che riceva la base quadra da cm 10x10 dello stelo. Le misure della piastra sono cm. 10x14x0,3, con 2 ferri piatti per ogni lato da mm 20x3 e 2 ferri piatti mm 30x3, che si sovrappongono ai primi (a T), sì da creare l'incastro per la piastra cm10x10 dello stelo. La base quadra permette la scelta della posizione del piede in base alla pendenza del terreno. Le altezze dei piedi sono: posteriore cm. 25, anteriore cm. 15.
Elenco materiali
· N° 4 crick elettrici 12 V Marca Blinky € 256,00
· N°1 radiocomando 12 canali con ricevitore € 60,00
· N 1 relè 12 V. un contatto 50 A € 6,00
· N 1 interruttore unip. Con spia rossa € 5,00
· N°4 scatola di derivazione 10x10 IP 65 € 8,00
· N°1 scatola di derivazione 20x25 IP 65 € 4,50
· ML 10 guaina spiralata diam. 20 € 4,00
· ML 20 filo rosso/nero mm2 0.75 € 6,50
· ML 5 cavo multifilo tipo per antifurto € 6,00
· ML 3 ferro angolo 40x40x4 € 15,00
· ML 1 ferro piatto 40x4 € 4,00
· ML 1 ferro piatto 30x3 € 4,00
· ML 1 ferro piatto 20x3 € 2,50
· N 1 piastra ferro 15x15x8 € 4,00
· ML 1 tubo zincato 1” € 6,00
· ML 1 ferro piatto mm. 150x3 € 5,00
· N bulloneria morsetti elettrici filo x sald.e varie € 30,00
TOTALE SPESO CIRCA € 430,00
Allego foto e schemi, per qualsiasi chiarimento marcopes5@tiscali.it
Buon lavoro a tutti.
