Sollevatore motorizzato

1 - Progetto sollevatore originale manuale.

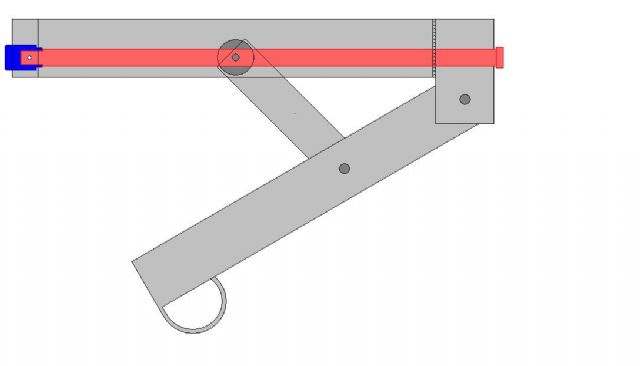

2 - Progetto sollevatore motorizzato.

3 - Sollevatore motorizzato  finito.

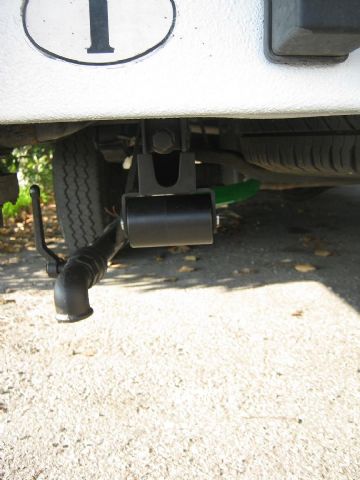

4  - Sollevatore motorizzato chiuso vista posteriore.

5 - Sollevatore motorizzato in apertura.

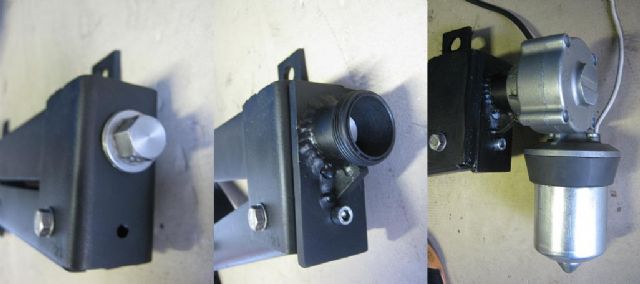

6  - Particolari: Esagono su cuscinetto a rulli, supporto del motore.

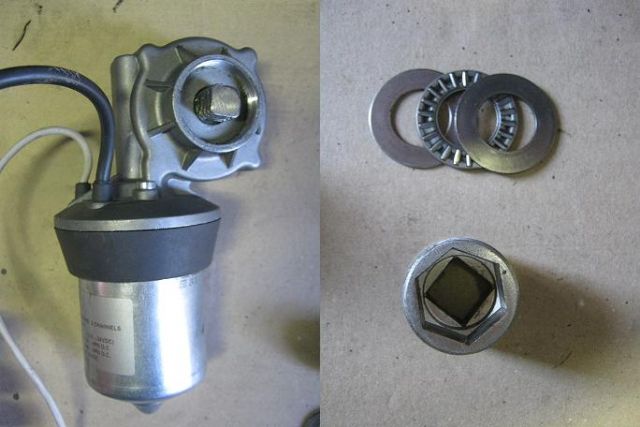

7 - Particolari: Motore con riduttore e cuscinetto a rulli.

Chi volesse motorizzare i propri piedi di sollevamento manuali senza doverli cambiare, non dovrebbe avere molti problemi se è in possesso di un tornio, una fresa e una saldatrice.

Le parti più brigose sono infatti rifare le barre filettate più lunghe, questo per montare nella parte posteriore un alto esagono (ricavato da uno spezzone di barra esagonale) e un cuscinetto per ridurree lo sforzo.

Io ho dovuto rifare in parte pure l’albero del riduttore del motore per montare la bussola di 19.

Infine, per migliorare la salita e la discesa ho sostituito il piede con il rullo di un transpallet che non ne pregiudica la stabilità ma riduce gli sforzi.
