Aumento Autonomia Cassetta WC C402

Ho risolto il problema ormai noto della scarsa autonomia della cassetta WC utilizzando una pompa maceratrice e un serbatoio di raccolta ausiliario per acque nere, da circa 48 litri.
Il serbatoio l’ho montato in posizione centrale sotto il camper.

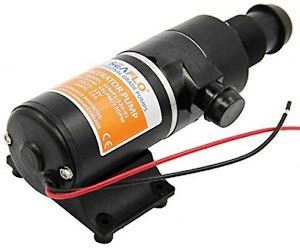

Ho utilizzato una pompa maceratrice a 12V, con attacco portagomma in entrata da 38mm. e attacco portagomma in uscita da 25mm.

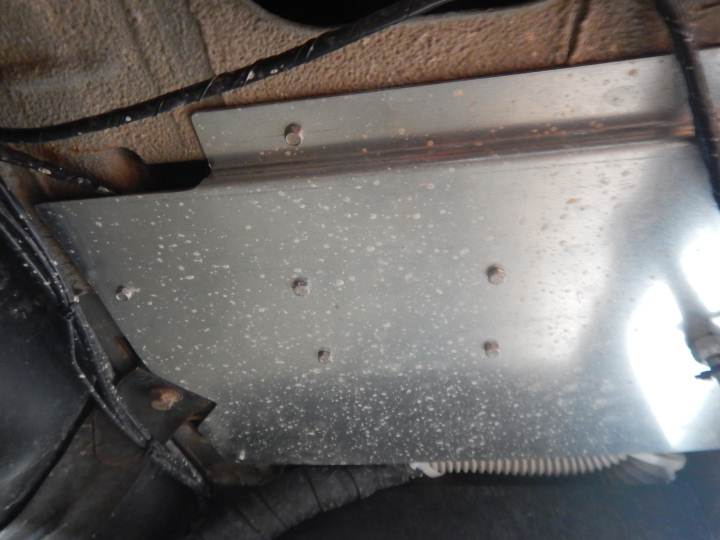

La pompa maceratrice l’ho installata in un vano esterno sotto alla panca passeggeri montandola su una piastra di lamiera opportunamente sagomata.

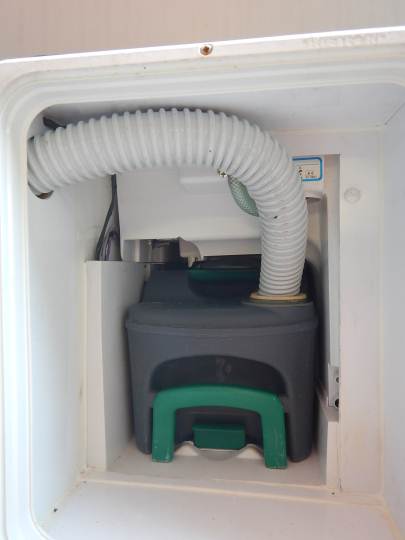

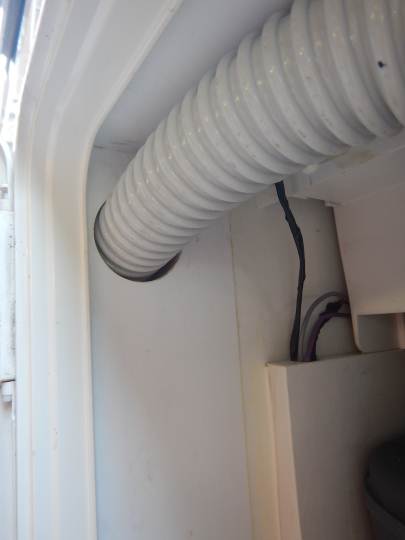

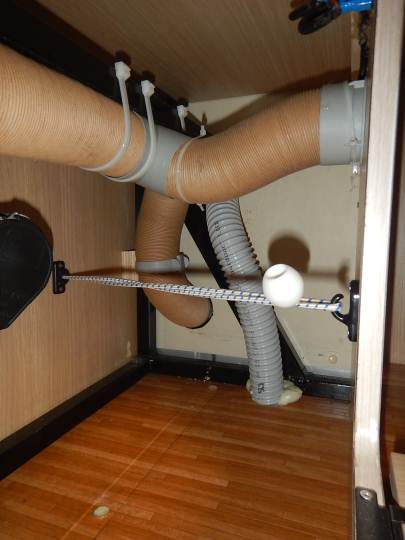

Il collegamento tra la pompa in aspirazione e la cassetta WC l’ho realizzato con un tubo flessibile che ho fatto passare dal vano cassetta alla panca, con un foro sul pavimento sono arrivato alla pompa.

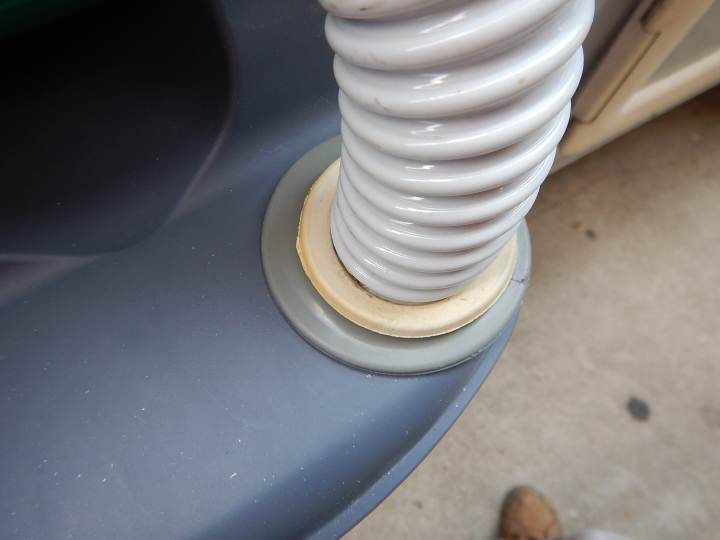

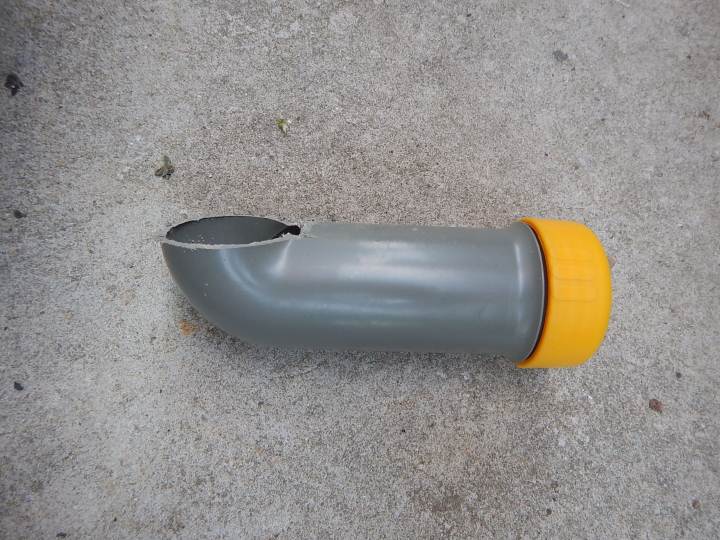

Il collegamento tra tubo e cassetta l’ho realizzato utilizzando un classico morsetto idraulico inserito nella flangia ottenuta tagliando la pipa di scarico della cassetta.

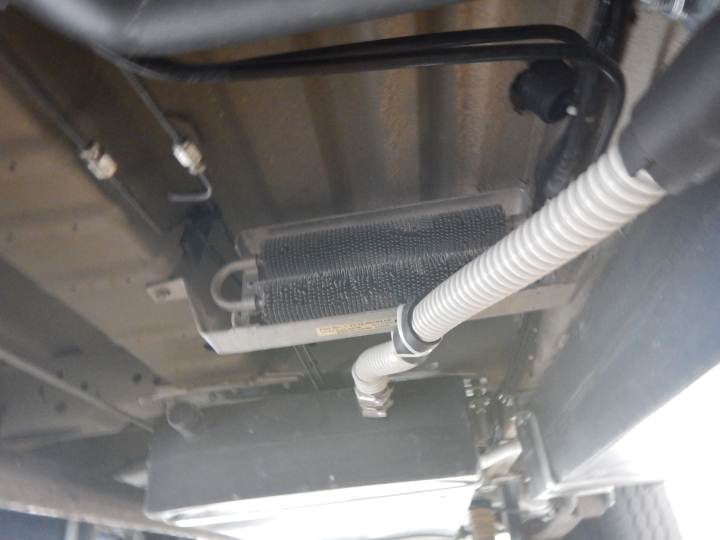

Ho completato il collegamento tra maceratore e serbatoio sempre con un tubo flessibile da 26mm.



Rimaneva il problema di accedere al rubinetto di scarico del serbatoio di raccolta, che per motivi di spazio ho dovuto montare in posizione centrale.

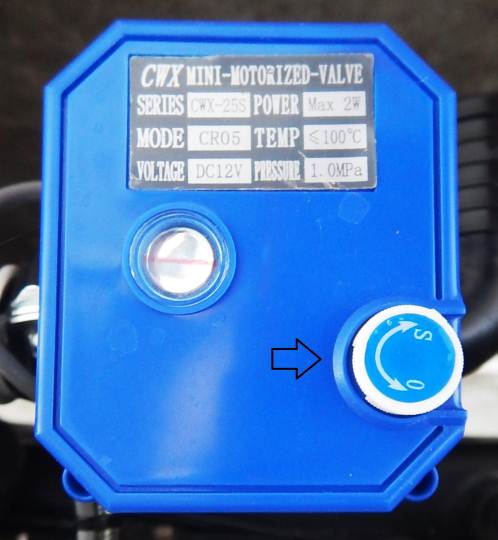

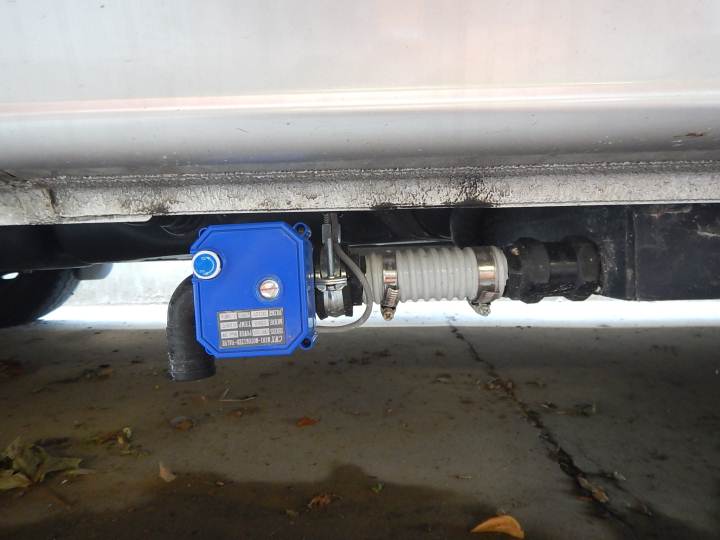

Ho risolto il problema utilizzando una elettrovalvola da 1”.





Con l’occasione, ho elettrificato anche gli altri due scarichi dei serbatoi di raccolta acque grigie.

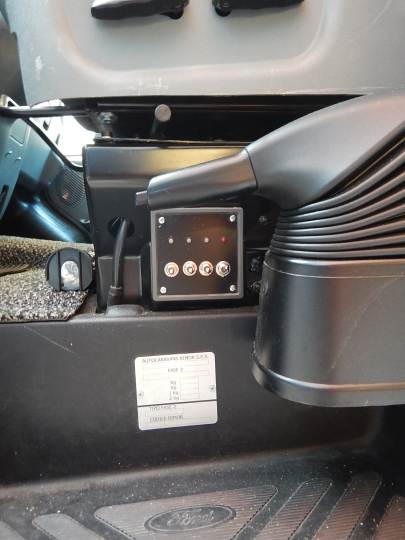

Ho raggruppato i comandi in una scatola posta sotto al sedile guidatore.
Comandi di apertura e chiusura delle tre elettrovalvole e comando maceratore.



Per poter verificare il corretto posizionamento del camper sopra la vasca di raccolta in occasione delle operazioni di scarico, ho installato una telecamera in prossimità dell’elettrovalvola di scarico serbatoio acque nere.

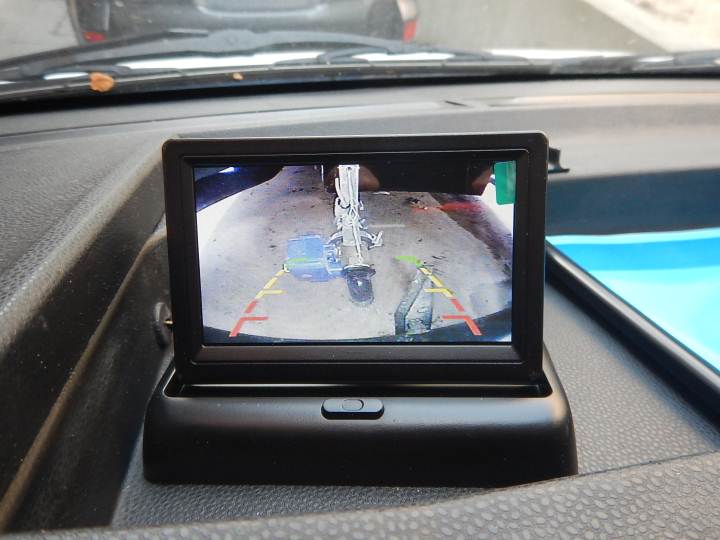

Il visore da 7” l’ho montato sul cruscotto.

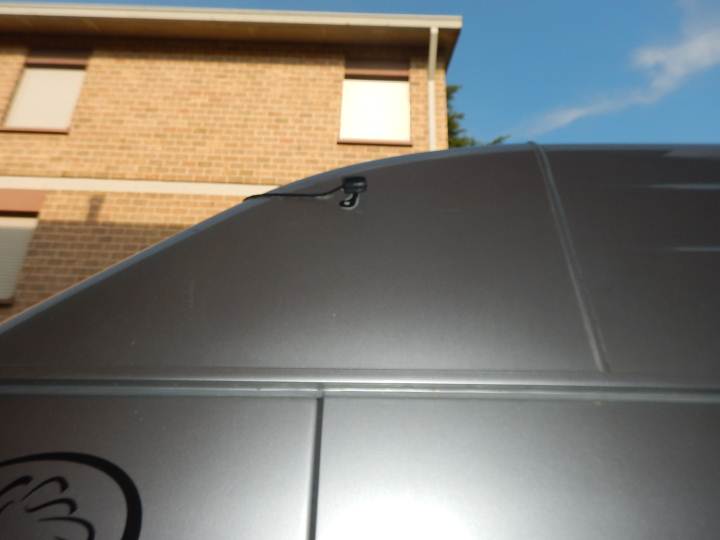

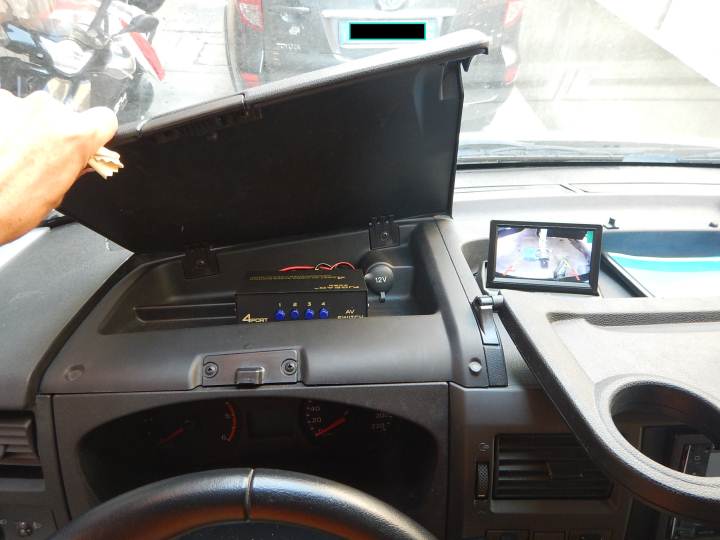

Attraverso questo display e con l’utilizzo di un commutatore video posso vedere immagini raccolte da diverse telecamere (ne ho tre): serbatoio acque nere, dvr car dash cam e una telecamera posta esterna al camper.





 Questa telecamera l’ho installata perché quando parcheggio il camper a casa mi trovo sempre in difficoltà, essendoci un terrazzo a cui devo fare il “pelo”.



Spero che questo lavoro possa essere di spunto per altri camperisti e mi auguro di essere stato sufficientemente chiaro nella descrizione; mi rammarico di non aver documentato con immagini fotografiche le lavorazioni e di far vedere il tutto solo a lavorazione compiuta, ma quando lavoro non riesco “a perder tempo” per documentare.
