david67 | 06/11/2018 | Illuminazione | 17 | 7331 | 0

Buongiorno.
Il mio camper disponeva di serie di una plafoniera esterna dotata di due lampadine alogene a 12v con attacco G4 che emettevano una luce veramente fioca.
Ho così deciso di modificare la plafoniera originale per aumentare la luminosità esterna.
La prima idea è stata quella di sostituire le alogene con equivalenti a led, ma questo non avrebbe risolto il problema, quindi ho optato per una soluzione più drastica.

Mi sono procurato:
- Una barra led 12V da 1 metro a luce fredda. Ho preferito la barra alle normali strisce perché avendo la base di supporto in alluminio dissipano maggiormente il calore prodotto.
- Del nastro biadesivo
- Attrezzi e connettori vari

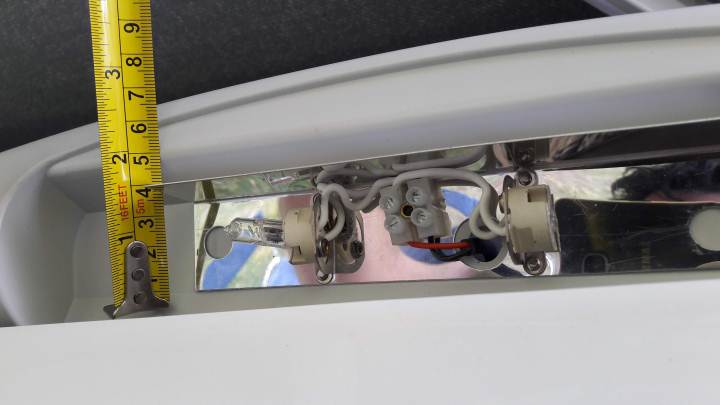

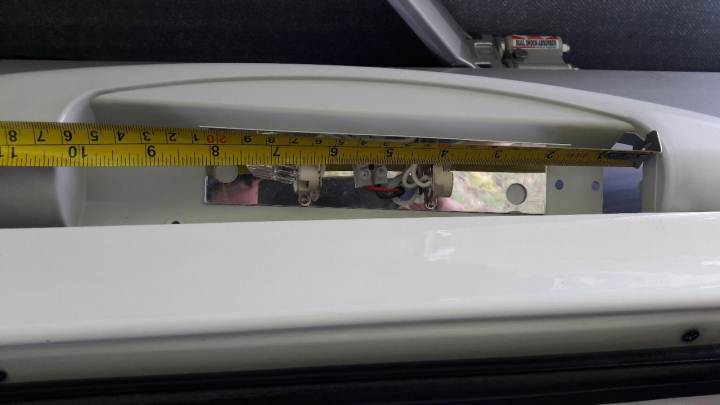

Per prima cosa ho rilevato le misure della plafoniera:

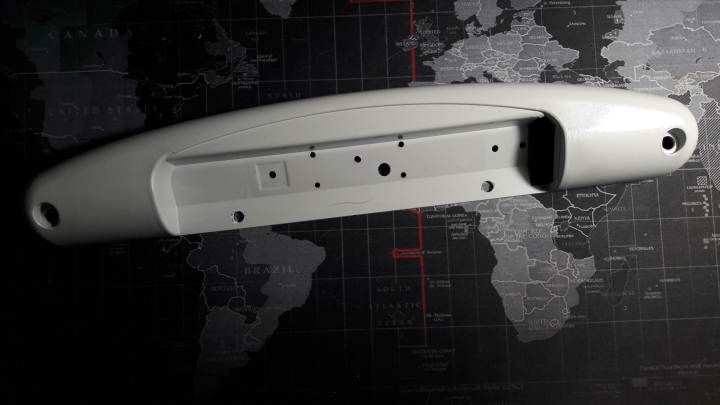

Ho smontato poi tutto l’interno, eliminando i portalampade, il connettore e il lamierino:

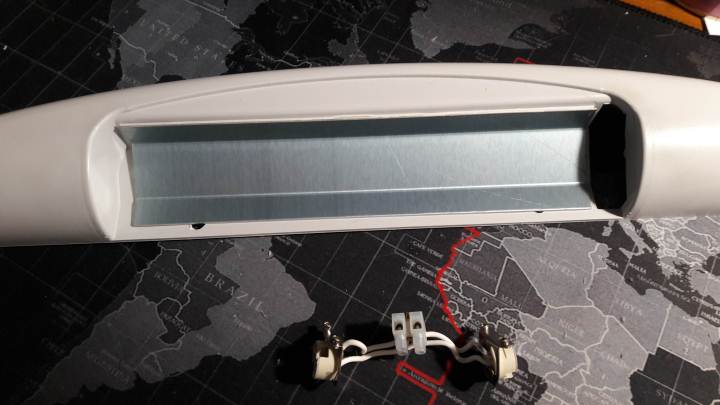

Ho inserito un lamierino di alluminio 1,2mm di spessore opportunamente sagomato, per avere un supporto omogeneo delle strisce led e per aiutare la dissipazione del calore prodotto dalle stesse:

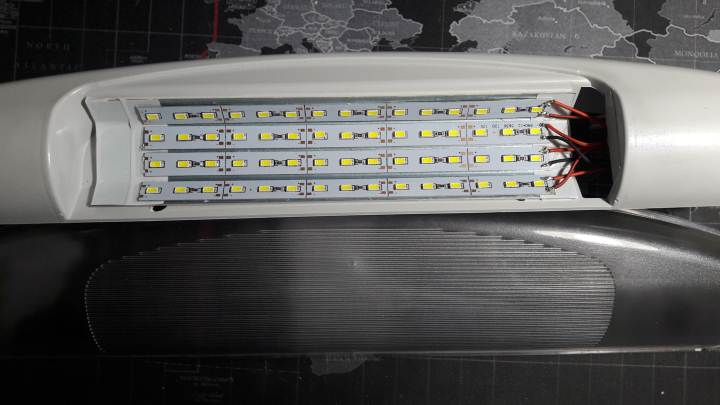

A questo punto ho tagliato la striscia LED in pezzi adeguati alla lunghezza del lamierino, fissandoli con del biadesivo, facendo attenzione ad evitare eventuali cortocircuiti.
Ho poi saldato dei fili alle estremità delle strisce collegandole in parallelo alla alimentazione proveniente dall'interno:


Infine, ho rimontato il tutto sul mezzo. Tempo di realizzazione circa 3 ore tutto compreso.

Ora la luce è veramente tanta specie in rapporto alla spesa sostenuta (circa 10€)!

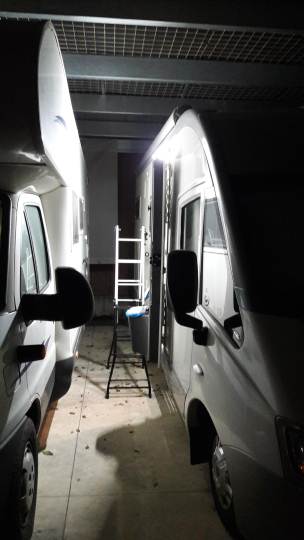

Questo il risultato con il buio completo:


Commenti

Fai il Login per commentare.
Daniele75
Daniele75
Daniele75 ha commentato: 18/06/2020 1:04
Ciao a tutti, a me si sono bruciate le alogene G4 e le ho sostituite con 2 G4 LED da 5W. Ho notato però che accesse "lampeggiano" cioè presentano uno sfarfallio. Devo preoccuparmi? è pericoloso? potrebbero prendere fuoco se le lascio accese tutta la notte? La plafoniera assomiglia molto a quella fotografata in questo articolo, anche gli attacchi sembrano gli stessi. Grazie
david67
david67
david67 ha commentato: 11/04/2019 13:39
PS: aggiornata la modifica alla plafoniera. Due delle barre led tendevano a staccarsi, probabilmente per il calore. Acquistate altre di tipo “cob” con delle viti di fissaggio. Interposta pasta termica per migliorare il trasferimento di calore al lamierino. Ora non si staccano più e fanno gran luce ugualmente!
david67
david67
david67 ha commentato: 11/04/2019 13:36
Ciao Pescegatto, La plafoniera è uguale alla mia? In questa i fili della 12v arrivavano direttamente alle lampade. Bisognerebbe capire a che serve il circuito stampato indagando con un tester, ad esempio. Hai per caso preso il camper usato? Potrebbe servire per “dimmerare” le lampade, ad esempio...
Pescegatto1
Pescegatto1
Pescegatto1 ha commentato: 10/04/2019 14:43
Bel lavoro! Ho smontato la plafoniera e dietro all'attacco della lampada trovo una piccola scheda con circuito stampato. Si può fare comunque? Grazie
surf58354
surf58354
surf58354 ha commentato: 16/03/2019 19:37
Ottimo lavoro
comunquevivi
comunquevivi
comunquevivi ha commentato: 13/12/2018 0:50
Grazie
david67
david67
david67 ha commentato: 11/12/2018 16:39
Ciao, se li cerchi sulla rete con meno di 30 euro prendi buoni kit. Volendo risparmiare, anche a meno di 20 euro, ma non so poi quanto durano...
luigi1956
luigi1956
luigi1956 ha commentato: 11/12/2018 14:38
Grazie, molto gentile. Comunque penso di optare sulle alogene, perchè proprio stamani un negozio mi ha chiesto una cifra per il kit a led.
david67
david67
david67 ha commentato: 11/12/2018 13:41
@comunquevivi: ciao, non ho misurato l'assorbimento elettrico ma indicativamente, stando alle specifiche dei led, dovremmo essere tra 10 e 15W. Saluti
david67
david67
david67 ha commentato: 11/12/2018 13:39
@luigi1956: ciao Luigi. I led assorbono MENO delle alogene quindi non avrai alcun problema. Ho sostituito proprio pochi giorni fa le lampade comprandole in un noto sito cinese e vanno benissimo. Inoltre sono anche canbus (senza errori). Per le H4 devi fare attenzione all'orientamento per avere un flusso luminoso corretto senza abbagliare chi ti incrocia. Se vuoi altre info scrivimi in privato
comunquevivi
comunquevivi
comunquevivi ha commentato: 10/12/2018 18:58
Per favore, mi dici il consumo elettrico?
luigi1956
luigi1956
luigi1956 ha commentato: 10/12/2018 13:09
Buongiorno David67, vedendo che sei esperto, ti vorrei chiedere un aiuto, se possibile. Io ho un vecchio camper su Ducato 1a serie, e dopo tanti interventi, tutti a buon fine, vorrei dedicarmi alla sostituzione luce fari, dato che quella esistente è un pò scarsa. Le luci di posizione le ho già sostituite con lampadine a led, e vorrei fare altrettanto con la lampada dei fari, mod. H4. In commercio esistono H4 a led, ma mi chiedono se il mezzo sopporta tale assorbimento. Tu puoi darmi un aiuto? Ti ringrazio in anticipo. Ciao.
clau59
clau59
clau59 ha commentato: 29/11/2018 16:42
Bel lavoro, fatto anch'io due anni fa, ma ho messo solo due file di led e non fa molta luce. Adesso smonto tutto e modifico.
manuel91
manuel91
manuel91 ha commentato: 13/11/2018 16:01
Bel lavoro complimenti
valter1947
valter1947
valter1947 ha commentato: 10/11/2018 12:43
Grazie, lo farò anch'io.
david67
david67
david67 ha commentato: 10/11/2018 12:08
Ciao, i led sono collegati in parallelo, quindi tutti i + (positivo) insieme e tutti i - (negativo) insieme. Ogni striscia, quindi, riceve tensione dai fili che escono dal camper.
valter1947
valter1947
valter1947 ha commentato: 10/11/2018 9:50
Ottimo lavoro. Non capisco bene come hai collegato i led.
