il portabici che mancava

Ciao a tutti.
Io ho un camper con gavone da 150 kg di portata max: 3 bici ci vanno comode, ma mi serve che ne entrino 4; il problema è che a pieno carico per metterle e tirarle fuori è un delirio!
Volevamo tenere le bici dentro, comunque, ma sembrava impossibile.
Abbiamo quindi valutato altre soluzioni: portabici esterno da parete, portabici estraibile, portabici da gancio traino, ma ognuno ha i suoi difetti, compreso il prezzo.

E quindi... me lo sono costruito!

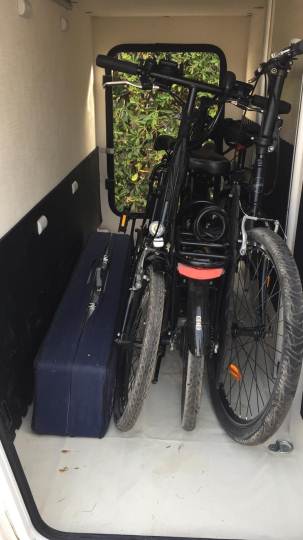

Questo è il gavone, con solo 3 bici e il tavolo; la quarta bici ci entra, ma deve essere messa sopra al tavolo; qui manca tutto il resto (4 sedioline e 4 sdraio richiudibili, stendino, varie ed eventuali).
Ci entra tutto, ma a incastro; e per tirare fuori le bici devo tirare fuori tutto...

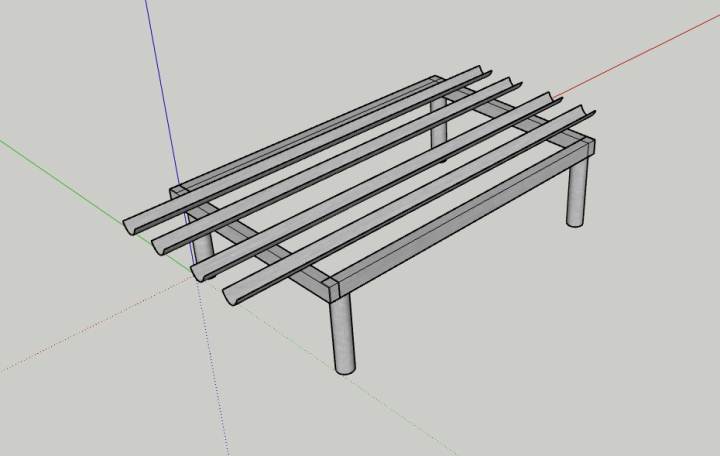

Progettino con sketch-up (per gioco)


Per il materiale ero indeciso tra legno e l'alluminio; ho scelto l'alluminio, per il peso.
Ho usato profili 25*25 mm, L in ferro di rinforzo; per i piedi avevo pensato alle gambe delle reti a doghe, sarebbero stati perfetti, ma me li sono costruiti con lo stesso alluminio, così da poterne modificare l'altezza.
Tappi neri ciechi e tappi con filettatura m10 per completare il montaggio.
Il tutto fissato con rivetti.

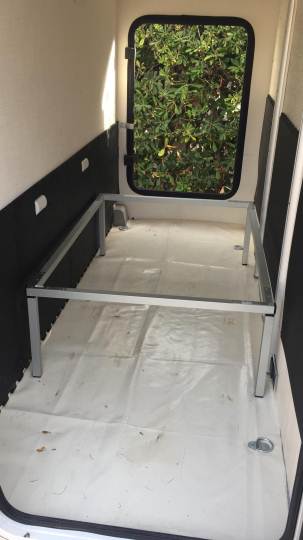

Entra :-D

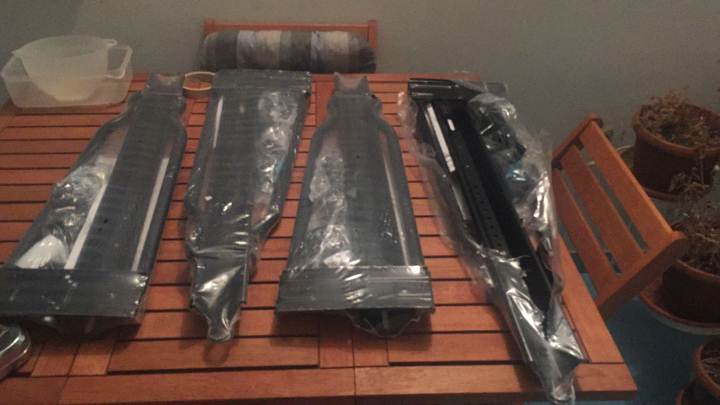

Per le canaline, avevo visto quelle classiche Fiamma, ma ho trovato dei portabici da tetto a 1/3 del costo, compresi di bracci per mantenere le bici; non sapevo se avrei montato anche i bracci porta bici, e infatti alla fine ho usato solo le canaline, ma è stato sempre più economico delle canaline Fiamma.

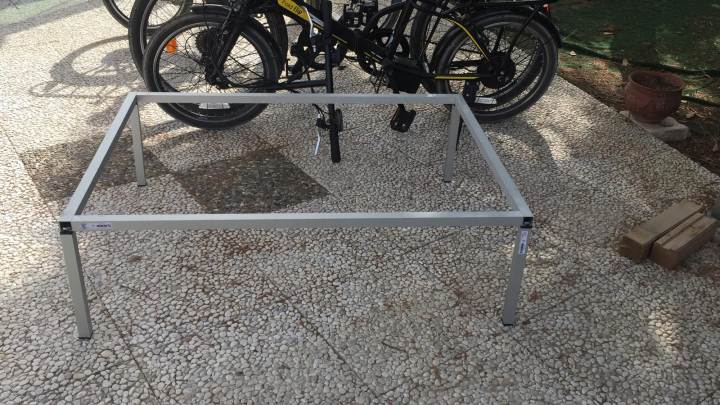

Questa è una delle 5 prove di carico:

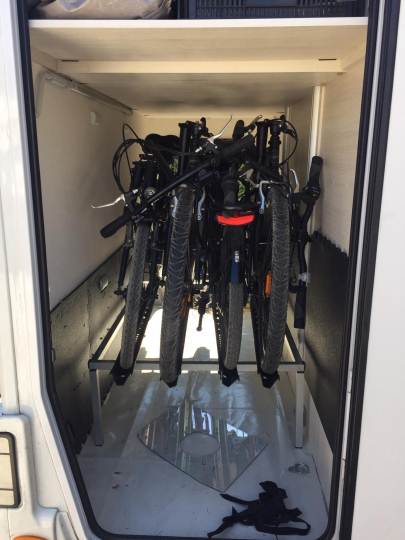

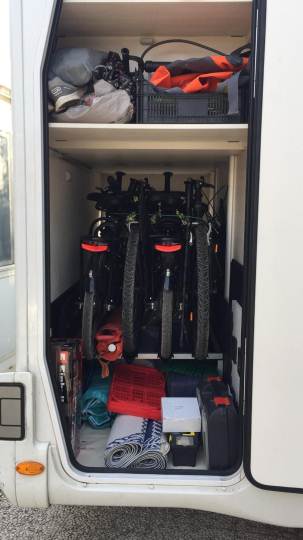

E questo è il risultato finale, con le canaline fissate con i rivetti:


Le bici sono incastrate, ma il carico è molto semplice: metto quella più a destra, sistemo i pedali per mettere la seconda, poi carico la seconda sulla terza canalina, allineo i pedali e la sposto sulla seconda canalina. Stessa cosa per la terza, usando la quarta canalina.
L'ultima bici entra dritta senza problemi, perchè lo spazio per infilare la quarta è più largo.
Spesa totale: 90 euro.
Tanta soddisfazione...
