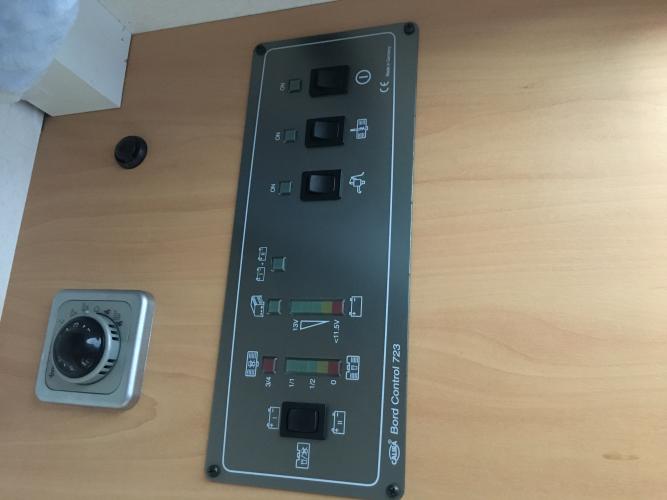

Calira bord control 723

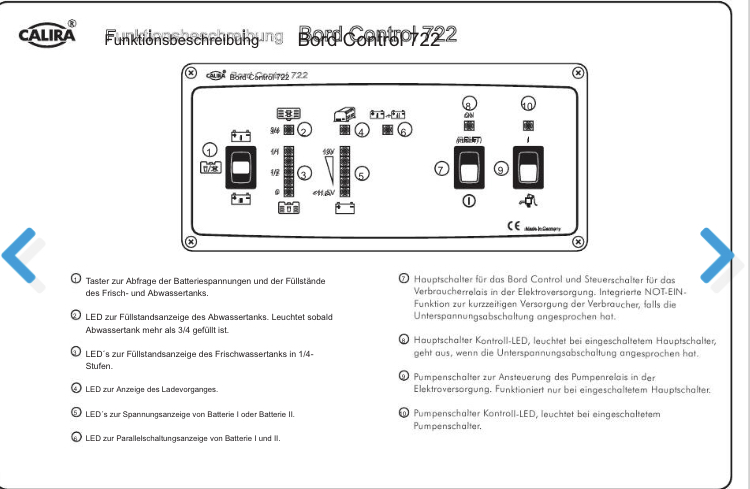

Questa è la 722 ma basta cercare in rete che si trova subito

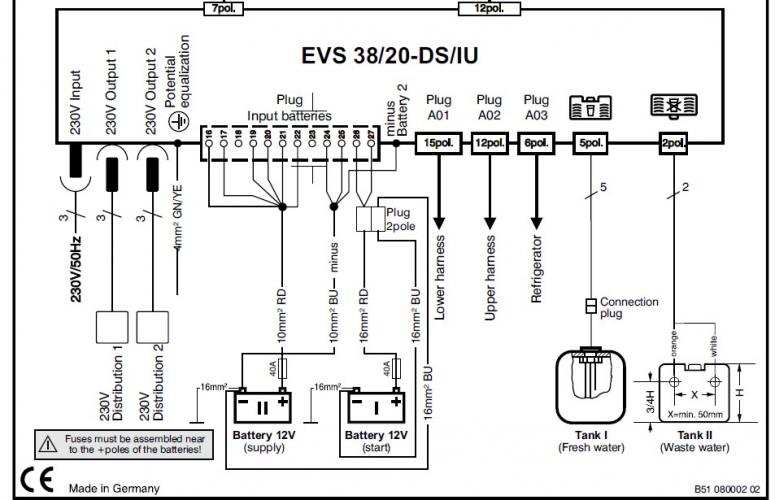

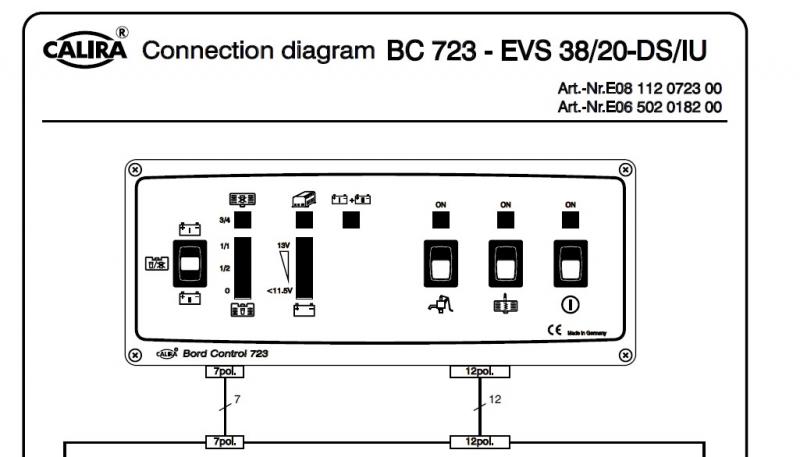

Vedi se ti può servire questo foglio. L'ho diviso in due, in modo che si possa leggere facilmente altrimenti restava troppo piccolo.





Se ho capito dai disegni dovrebbe essere così
Partendo da destra vs. sinistra
Interruttore generale
Interruttore che attiva il frigorifero
Interruttore che attiva la pompa dell'acqua
Led centrale che indica quando la batteria 1 + la batteria 2 sono in parallelo  ( la 1 è la batt. motore la 2 è la batt. servizi
Indicatore della carica della batteria 1 o 2 ( Con il primo interruttore selezioni la batteria 1 o 2 ) il led indica il processo di ricarica
Indicatore della quantità delle acque bianche o grigie ( acqua bianca in basso, grigia in alto )  Sempre con il primo interruttore selezioni l'acqua bianca o grigia
Il primo interruttore quindi serve per selezionare serbatoi dell'acqua o batterie.
