Cavo Waeco 6 pin retrocamera Laika

guarda qua:

https://www.rgsound.it/kwe-cam5...

oppure qua:

https://www.tecnopiu.com/it/set...



Ogni telecamera ha i suoi attacchi.
Ogni monitor (autoradio) ha i suoi attacchi.
Non esiste uno standard per il cavo all' interno del camper.
La soluzione piu' semplice, che ho adottato, e' eliminare i connettori e eseguire direttmente i collegamenti.
Un esempio pratico (colori scelti a caso).
Se togli i connettori, all' interno del cavo troverai 5-6 fili di colore diverso piu' lo schermo.
TELECAMERA
cavo bianco: uscita segnale video
cavo rosso: +12 volt
schermo: massa segnale video e massa alimentazione.
MONITOR.
cavo bianco: ingresso segnale video
cavo rosso +12 volt
schermo: massa segnale video e massa alimentazione.
Puoi usare anche morsetti "mammuth"
Il segnale video normalmente non e' critico.
Probabilmente il cavo del camper sara' molto piu' lungo del necessario.
Per evitare di fare matasse e quindi fare un lavoro piu' pulito, ho eliminato la parte eccedente.

Le vecchie telecamere WAECO usavano quel connettore che è un Mini DIN a 6 poli standard (ora Waeco usa un connettore diverso)

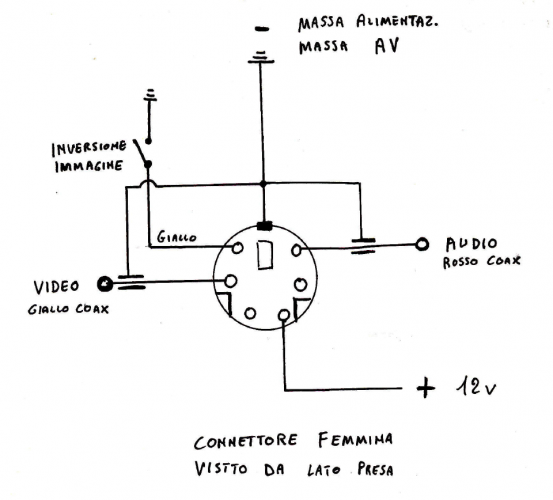

Questo è lo schema che ricavai anni fa quando avevo quella Waeco.



Quindi basta procurarsi un connettore Mini DIN 6 poli femmina e con lo stagnatore si puo cablare con uscite con connettori RCA.



"e con lo stagnatore si puo cablare"
Saldature da chirurgo.
Ci ho provato e poi ho tagliato il cavo.

In risposta al messaggio di salvatore del 04/07/2024 alle 19:06:20

e con lo stagnatore si puo cablare Saldature da chirurgo. Ci ho provato e poi ho tagliato il cavo.

Dimentichi che fino a un paio di anni fa facevo il dentista!
Comunque di connettori ne compero sempre una manciata così sono sicuro che almeno uno non lo fondo e viene decente.

In risposta al messaggio di Pat88 del 04/07/2024 alle 22:20:50

Grazie mille a tutti per le risposte, se riesco preferire saldare in modo da non danneggiare il cavo originale. per caso avete qualche link per per i connettori? trivo che quelli già pronti abbiano delle cifre folli. per i collegamenti sull rca come andrebbero fatti? scusa l ignoranza ma per la parte elettrica sono in difficoltà!

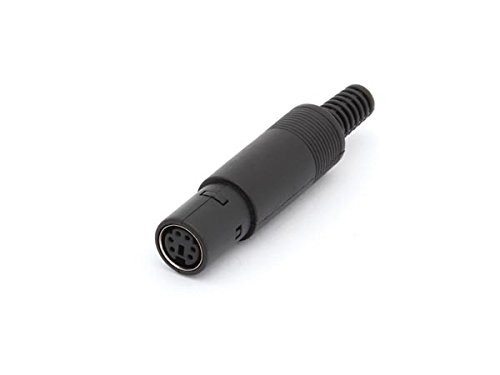

Ti serve questo connettore che in effetti qui costa un po caro

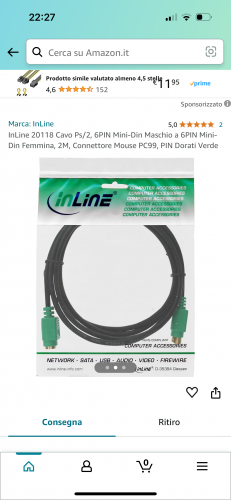

Il connettore è uguale a quelli usati per i Mouse e tastiera vecchi (ma deve essere femmina) e quindi una prolunga per mouse dovrebbe andare in teoria, ma non so se siano collegati i fili giusti.

Se guardi lo schema che ti ho messo prima, è semplice come collegare i cavetti nel connettore.

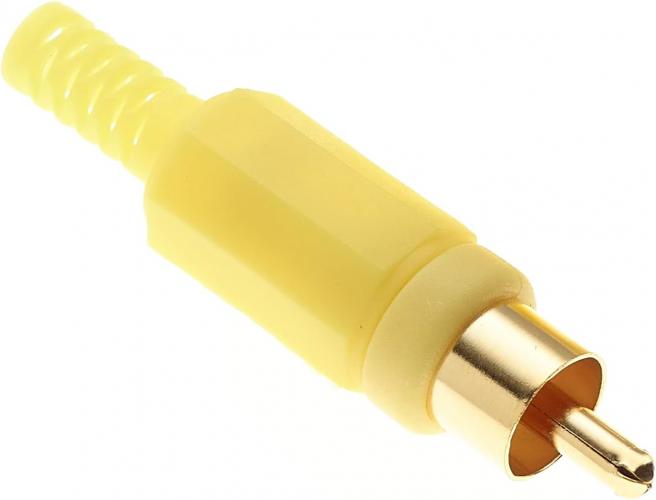

In pratica devi uscire con uno (o due se ha anche audio) RCA come questo, per collegarsi alla radio.



Se guardi il mio schema dove vedi scritto "VIDEO Giallo" lo colleghi al centrale di questo, poi la massa che è sullo schermo metallico del connettore Mini DIN la colleghi allo schermo metallico di questo connetore RCA.

Per la alimentazione, porti i 12V al pin del Mini DIN che ho indicato e il Negativo sempre alloa schermo metallico del Mini Din.

In risposta al messaggio di Pat88 del 05/07/2024 alle 06:36:12

Grazie mille IZ4 invence sulla videocamera ho questo, quali attracchi mi consigliate?

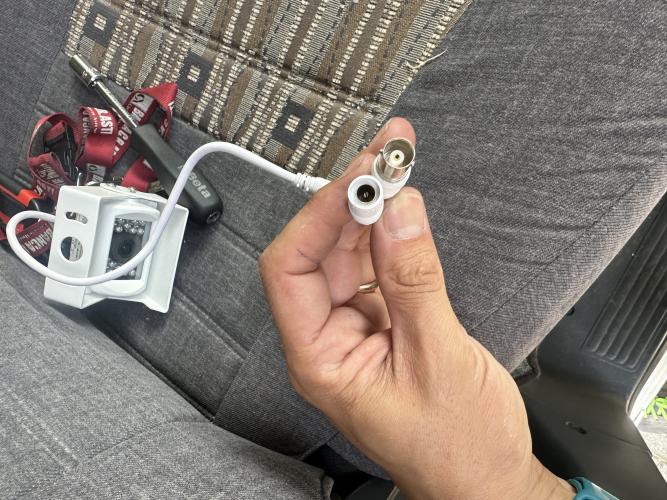

sulla videocamera il cavo video mi sembra un normale connettore BNC a baionetta mentre il cavo alimentazione mi sembra un normale Jack di alimentazione da 5,5mmx2,1 (5,5 diametro esterno, 2,1 diametro del pin interno)

Se non vuoi tribolare a installare un BNC mascio sul cavo, puoi usare un adattatore BNC Maschio/RCA Femmina e quindi sul cavo metti un RCA Maschio

Per la alimentazione puoi usare questo Maschio , che si fissa con le viti, oppure uno simile da saldare.

In risposta al messaggio di Pat88 del 05/07/2024 alle 06:36:12

Grazie mille IZ4 invence sulla videocamera ho questo, quali attracchi mi consigliate?

Il lavoro che vuoi fare e' concettualmente semplice, ma piuttosto brigoso.
Non ti dispiacere, ma, da come scrivi, ho idea che tu non sia in grado di farlo.

In risposta al messaggio di Pat88 del 05/07/2024 alle 13:17:48

Ti ringrazio per l appoggio Salvatore, considera che nelle mie richiesta non era contemplata la domanda se ci sarei riuscito o meno (quindi la ritengo una risposta  molto poco utile a livello di aiuti) se posso spezzare

una lancia a mio favore ho montato da solo un clima motore su un ducato 244 più distribuzione e compagnia bella quindi futuro per altri iscritti eveiterei considerazioni di questo tipo perché non sono né di aiuto né tanto meno simpatiche, credo che tu non possa stabilire le capacità di una persona attraverso 3 messaggi. grazie a tutti i ragazzi come Tommaso invece che sono veramente di aiuto grandi come sempre

...

Non intendevo in alcun modo offenderti e se involontariamente l' ho fatto , mi scuso.
Il lavoro che vuoi fare e' alla portata di qualsiasi hobbista con un po' di esperienza.
E qualsiasi hobbista con esperienza conosce perfettamente quei connettori ed relativi adattatori.
Peraltro tu stesso hai scritto " scusa l ignoranza ma per la parte elettrica sono in difficoltà! ".
Anche io ho proposto una soluzione.
E' la stessa che ho adottato sul mio camper, proprio un Laika con il tuo stesso cavo.
Anche io ai tempi pensavo di fare come vorresti fare tu, ma poi ho desistito perche' troppo brigoso.
Pensavo quindi di essere d' aiuto.
Comunque, scusa ancora e buon lavoro.
Se ritieni, comunica se sei riuscito.

Esiste uno specifico adapter della Waeco.

https://www.ebay.co.uk/itm/3543...

In risposta al messaggio di massimo2020 del 06/07/2024 alle 23:09:38

Esiste uno specifico adapter della Waeco.

Grazie.
Terro' presente, anche se ha un prezzo assurdo: i singoli connettori costano pochi spiccioli.
Parecchi camper montano un cavo tra il retro del veicolo (telecamera) e il cruscotto (monitor).
Se non sbaglio, ad esempio, Laika lo fornisce di serie su tutti i suoi veicoli.
Il cavo nasce ovviamente per i sistemi di retrovisione montati dal produttore, normalmente molto costosi.
Volendo fare fare da se', per prima cosa bisogna trovare gli estremi del cavo.
Questa operazione puo' essere abbastanza complicata.
Nella mia esperienza, ho sempre trovato alle estremita' del cavo un connettore mini din.
Pero' ogni telecamera e ogni monitor ha i propri attacchi.
Ammesso di trovare gli adattatori specifici, non e' detto che che vi sia corrispondenza su tra entrata e uscita del cavo.
E se non c'e' corrispondenza, e' possibile far danni.
A questo punto ci sono due soluzioni.
La prima e' costruirsi artigianalmente un adattatore telecamera / monitor > mini din.
I connettori si comprano per pochi spiccioli in qualunque negozio di componenti elettronici o in Rete.
Saldare cavi su una connettore mini din, e' operazione di alta chirugia, come ben sa chi ha avuto modo di farlo..
Una volta costruiti gli adattatori, si verifica la corrispondenza tra entrata e uscita del cavo e finalmente si puo collegare la telecamera al monitor.
All' inizio ho provato a fare cosi', ma viste le difficolta', ho lasciato perdere ed ho eliminato i mini din.
A questo punto, con tutti i fili fuori, i collegamenti, fatti con comuni morsettiere "mammuth", sono semplicissimi ed e' impossibile sbagliare.
Oltretutto i mammuth sono piu' piccoli e garantiscono un migliore contatto.
Ecco perche' mi sono permesso si suggerire il taglio del cavo (eliminazione dei mini din).
Ma se qualcuno riesce a costruirsi gli adattatori, e vuole condividere....

In risposta al messaggio di massimo2020 del 06/07/2024 alle 23:09:38

Esiste uno specifico adapter della Waeco.

Questo adattatore va bene negli attuali cavi Waeco che hanno un connettore piu grande e con fissaggio a ghiera, mentre nel caso in questione si tratta del vecchio cavo Waeco con il Mini-DIN
