Carthago

In risposta al messaggio di Simon 722 del 14/10/2021 alle 21:56:42

Ciao a tutti,  il mio Carthago  47 eline del 2009 monta il quadro di distribuzione  CBE DS-510CA dovrei inibire il relè  paralleratore  delle batterie  per montare lo Sterling power  BB1230  ,avete qualche indicazione  dove intervenire grazie Simon

Ciao io ho un Mh i47 del 2007 con centralina CBE PC-200T CA, ho montato un dc/dc Victron 30A e avevo lo stesso problema del parallelatore , dopo svariate ricerche ho trovato un cavo rosso da 0,75mm quadri che alimenta il relè parallelatore sulla centralina.
Per interromperlo ho messo un fusibile di quelli con tasto per ripristinarlo, quando metto in moto il mezzo lo interrompo.

Giuseppe


In risposta al messaggio di epsoncolor del 15/10/2021 alle 14:37:20

Ciao io ho un Mh i47 del 2007 con centralina CBE PC-200T CA, ho montato un dc/dc Victron 30A e avevo lo stesso problema del parallelatore , dopo svariate ricerche ho trovato un cavo rosso da 0,75mm quadri che alimenta il

relè parallelatore sulla centralina. Per interromperlo ho messo un fusibile di quelli con tasto per ripristinarlo, quando metto in moto il mezzo lo interrompo. Giuseppe

...

Grazie Giuseppe,
la sigla che hai messo è  del display, ma il relè parallelatore è  nella scatola fusibili che ha un altra sigla. Corrisponde con quella scritta da simon? Dovresti vedere le istruzioni  se non è  messo sulla scatola. Si distinguono dalle altre perché il relè stagnato sulla scheda stessa è  comandato da una schedina posta verticalmente e descritta nella posizione 16 del manuale. Se così fosse e tu hai intercettato i fili giusti sulla scheda faresti una foto per postarla così serve a tutti?
grazie mille
diego

In risposta al messaggio di diegomeggio69 del 15/10/2021 alle 14:48:24

Grazie Giuseppe, la sigla che hai messo è  del display, ma il relè parallelatore è  nella scatola fusibili che ha un altra sigla. Corrisponde con quella scritta da simon? Dovresti vedere le istruzioni  se non è  messo

sulla scatola. Si distinguono dalle altre perché il relè stagnato sulla scheda stessa è  comandato da una schedina posta verticalmente e descritta nella posizione 16 del manuale. Se così fosse e tu hai intercettato i fili giusti sulla scheda faresti una foto per postarla così serve a tutti? grazie mille diego

...

Si hai ragione , la sigla della centralina è DS-510CA.  Una cosa da precisare quando disattivo il fusibile non ho più il cicalino del gradino elettrico a motore acceso,

Se riesco faccio una foto oggi.ok aggiungo foto.

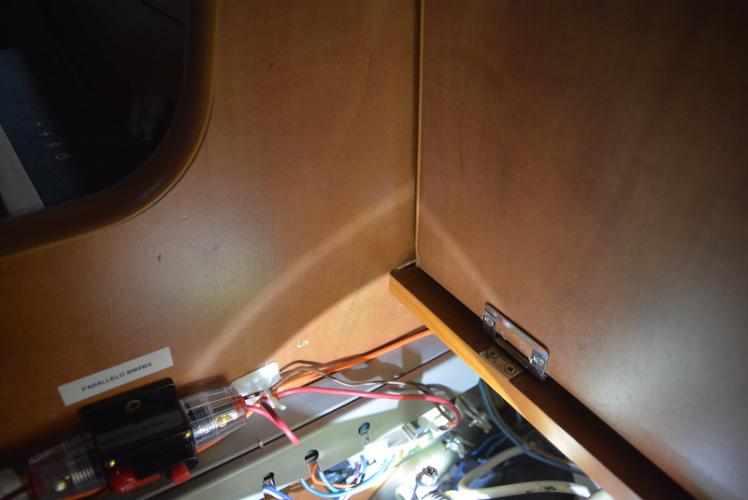

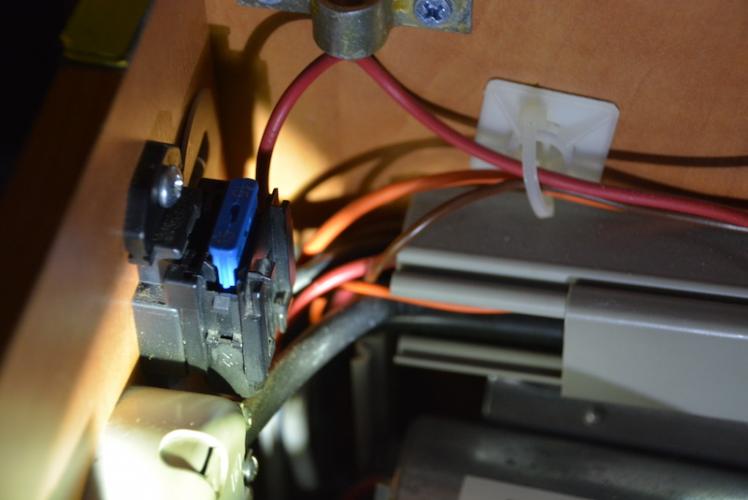

Nelle due ultime foto si vede il fusibile da 20 A riarmabile,il cavo Rosso arriva dal connettere che si vede sotto la canalina grigia
entra nel fusibile da 20A, esce e va nel fusibile Azzurro  dove esce e va alla centralina.Questo fusibile da 15 A è stato installato dal conce ma non saprei per quale motivo, in effetti se lo si toglie interrompe anche lui il parallelo. Potrei  anche eliminarlo e lasciare solo quello da 20A.
Giuseppe

In risposta al messaggio di epsoncolor del 15/10/2021 alle 15:54:40

Si hai ragione , la sigla della centralina è DS-510CA.  Una cosa da precisare quando disattivo il fusibile non ho più il cicalino del gradino elettrico a motore acceso, Se riesco faccio una foto oggi.ok aggiungo foto.

Nelle due ultime foto si vede il fusibile da 20 A riarmabile,il cavo Rosso arriva dal connettere che si vede sotto la canalina grigia entra nel fusibile da 20A, esce e va nel fusibile Azzurro  dove esce e va alla centralina.Questo fusibile da 15 A è stato installato dal conce ma non saprei per quale motivo, in effetti se lo si toglie interrompe anche lui il parallelo. Potrei  anche eliminarlo e lasciare solo quello da 20A. Giuseppe

...

Secondo me taglia la schedina verticale n.16 che scalino parallelatore etc. Ma riesci a vedere dove vanno sulla scheda i fili rossi?

Se si riesce a vedere dove si collegano i fili sua scheda 510 avremmo fatto bingo

In risposta al messaggio di diegomeggio69 del 15/10/2021 alle 23:25:35

Se si riesce a vedere dove si collegano i fili sua scheda 510 avremmo fatto bingo

devo controllare.

Giuseppe

In risposta al messaggio di diegomeggio69 del 15/10/2021 alle 23:25:35

Se si riesce a vedere dove si collegano i fili sua scheda 510 avremmo fatto bingo

Ho controllato e il cavo che esce dal fusibile 15A arriva direttamente sul +B1 quindi batteria motore.

In risposta al messaggio di epsoncolor del 17/10/2021 alle 17:34:43

Ho controllato e il cavo che esce dal fusibile 15A arriva direttamente sul +B1 quindi batteria motore.

Non mi torna, b1 non può  comandare bobina parallelatore, sarebbe sembre On

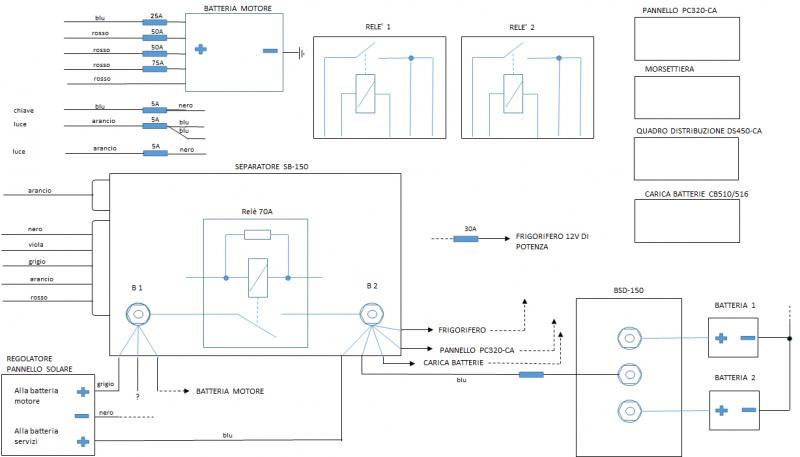

Mi sono ricavato uno schema, ma non capisco se e come posso fare per incollarlo al post

In risposta al messaggio di diegomeggio69 del 17/10/2021 alle 19:27:58

Non mi torna, b1 non può  comandare bobina parallelatore, sarebbe sembre On

Il cavo in questione andando a ritroso arriva da un connettore (si vede poco in una foto) installato su una barra, insieme ad altri due. I connettori installati sulla barra hanno i cavi che arrivano dal montante destro del mezzo , dove c'è il +D che arriva dall'alternatore, quindi se non metto in moto non ho corrente.

Giuseppe

In risposta al messaggio di epsoncolor del 18/10/2021 alle 13:58:44

Il cavo in questione andando a ritroso arriva da un connettore (si vede poco in una foto) installato su una barra, insieme ad altri due. I connettori installati sulla barra hanno i cavi che arrivano dal montante destro del mezzo , dove c'è il +D che arriva dall'alternatore, quindi se non metto in moto non ho corrente. Giuseppe

Perfetto, ora mi torna, grazie mille giuseppe
diego

Scusatemi  se interrompo la discussione ma domenica ero sopra Asiago e al mattino, tolto l'oscurante esterno sul doppio vetro triangolare lato passeggero  all'interno  ho notato goccioline d'acqua. Propio dove ce la ventosa e si vede che è  entrato un po di fresco la notte (-2). Sino ad ora solo delle appannature, ma questo mi preoccupa. Qualcuno sa cosa potrei fare e soprattutto in veneto. Grazie mille
diego

In risposta al messaggio di Bertolotto del 18/10/2021 alle 14:02:34

Bertolotto il tuo quadro distribuzione è  differente da quello in questione, ma credo che il principio sia +/- uguale

In risposta al messaggio di epsoncolor del 18/10/2021 alle 13:58:44

Il cavo in questione andando a ritroso arriva da un connettore (si vede poco in una foto) installato su una barra, insieme ad altri due. I connettori installati sulla barra hanno i cavi che arrivano dal montante destro del mezzo , dove c'è il +D che arriva dall'alternatore, quindi se non metto in moto non ho corrente. Giuseppe

Però  giuseppe pensandoci bene il rele parallelatore è  comandato da una schedina messa in piedi rispetto la scheda fusibili, posizione 16. Quindi non capisco perché sul tuo MH che da descrizione la tua sembra uguale alla mia centralina, possa alimentare il parallelatore da D+ esterno alla stessa. Io monto un EPE  con dual battery e il relè funziona anche se non voglio toccare molto quella centrale atomica. In ogni caso non mi da e non dovrebbe darmi problemi , dipende dal cablaggio...


In risposta al messaggio di diegomeggio69 del 18/10/2021 alle 21:08:24

Però  giuseppe pensandoci bene il rele parallelatore è  comandato da una schedina messa in piedi rispetto la scheda fusibili, posizione 16. Quindi non capisco perché sul tuo MH che da descrizione la tua sembra uguale

alla mia centralina, possa alimentare il parallelatore da D+ esterno alla stessa. Io monto un EPE  con dual battery e il relè funziona anche se non voglio toccare molto quella centrale atomica. In ogni caso non mi da e non dovrebbe darmi problemi , dipende dal cablaggio...

...

Anche nella mia centralina ho la scheda in verticale in posizione 16, però  ho detto che se tolgo corrente(cavo rosso) il parallelo non viene attivato, come lo so ? non viene visualizzato sul display e non ho più il cicalino del gradino aperto.
Non ho controllato con il  tester se per caso ci sia lo stesso, ma non credo.

Giuseppe

In risposta al messaggio di epsoncolor del 19/10/2021 alle 14:03:32

Anche nella mia centralina ho la scheda in verticale in posizione 16, però  ho detto che se tolgo corrente(cavo rosso) il parallelo non viene attivato, come lo so ? non viene visualizzato sul display e non ho più il cicalino del gradino aperto. Non ho controllato con il  tester se per caso ci sia lo stesso, ma non credo. Giuseppe

Ok

In risposta al messaggio di epsoncolor del 19/10/2021 alle 14:03:32

Anche nella mia centralina ho la scheda in verticale in posizione 16, però  ho detto che se tolgo corrente(cavo rosso) il parallelo non viene attivato, come lo so ? non viene visualizzato sul display e non ho più il cicalino del gradino aperto. Non ho controllato con il  tester se per caso ci sia lo stesso, ma non credo. Giuseppe

Da quello che vedo il d+ viene a contatto con lo schedone nel con. 22 e 25 e poi gestito dalla scheda 16....da quello che scrivi se non ho capito male quel filo va in b1 batteria motore  quindi....non so....se vuoi sentiamoci  a voce così ci interfacciamo meglio...

In risposta al messaggio di diegomeggio69 del 19/10/2021 alle 15:05:16

Da quello che vedo il d+ viene a contatto con lo schedone nel con. 22 e 25 e poi gestito dalla scheda 16....da quello che scrivi se non ho capito male quel filo va in b1 batteria motore  quindi....non so....se vuoi sentiamoci  a voce così ci interfacciamo meglio...

Nessun problema ti mando  il mio numero via mail.

Giuseppe

In risposta al messaggio di epsoncolor del 19/10/2021 alle 18:19:52

Nessun problema ti mando  il mio numero via mail. Giuseppe

Ok
