Ventole Radiatore Ducato 2,5TD 230 2 serie

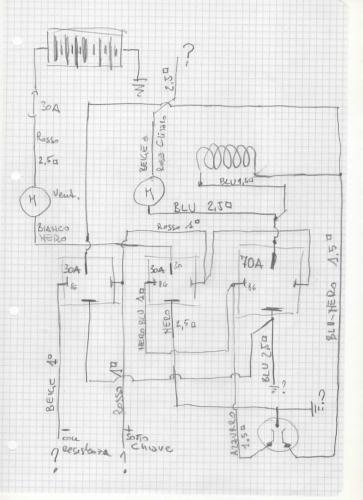

Buongiorno a tutti, le 2 ventole del radiatore del mio Ducato 230 (2 serie) dotato di condizionatore hanno smesso di funzionare. Ho cercato le cause ed ho trovato fusibile e porta fusibile da 30 A  posto nel vano motore in prossimità della batteria fusi e il relè(quello più grosso da 70A) posto nella scatola sul telaio delle ventole con l'involucro fuso. Ho sostituito i componenti danneggiati e per verificare il funzionamento ho fatto dei cavallotti sul connettore del termo contatto posto sul radiatore. il connettore ha 3 fili, un negativo comune e due utilizzi. Siccome non avevo uno schema, per evitare di far danni ho utilizzato un cavetto protetto da un fusibile da 5A. Cavallottando il comune con un utilizzo è partita una ventola, con il secondo utilizzo è bruciato  il fusibile. L'ho sostituito con uno da 10A ed è partita anche la 2a ventola. Ho deciso di indagare ulteriormente ed ho aperto parzialmente il cablaggio per costruire lo schema, che allego. I fili contrassegnati con ? non so dove vanno ma per la maggior parte di loro con il tester ne ho trovato la funzione. Non riesco a capire il filo beige di piccola sezione che risulta essere un negativo ma è come se fosse interessato da una resistenza, infatti insieme al positivo dà solo 10V e non riesce ad eccitare la bobina. Qualcuno ha lo schema completo e può aiutarmi?  Grazie
