Connessioni regolatore MPPT

Secondo me:

1. cavi solari (sono piu' grossi nell'isolazione di quelli usuali) da 6 mm2 tra pannello e regolatore.

2. L'uscita del regolatore la attacchi alla batteria direttamente o alternativamente alla centralina se questa misura la corrente che esce e entra in batteria. Cavi da 6 o 10 mm2.

3. il resto dell'impianto elettrico resta come e', niente inverter che passano dal regolatore solare.

Mi sembri un tantino confuso,comunque per farla facile:
a) i primi due collegamenti sono gli ingressi del pannello + e -
b) i collegamenti centrali sono i collegamenti delle batterie
c) gli ultimi due servono per carichi extra(che di solito non si usano)
Riguardo i cablaggi ti consiglierei di usare quelli che hai già(se vuoi cambiare i fili dovrebbero essere adeguati anche da 6 mm2)per l'ingresso al pannello ti basta spelare i fili ed infilarli nei fori predisposti.Quando smonti togli prima i carichi extra,poi il pannello e per ultimo la batteria.Per montare devi collegare per primo l'ingresso batteria,il pannello e per ultimo i carichi salvo indicazione differenti da parte del costruttore(ti basterà leggere le istruzioni)
Basta così.L'alternatore non c'entra nulla così come la centralina col regolatore di carica.
Ciao Paolo.

io mi sento di darti un unico consiglio: sento una grossa impreparazione in campo elettrico e ti consiglio, vivamente, per te e chi posteggierà accanto a te, di affidarti ad un professionista preparato.
Nel camper sono in gioco correnti elevate su un involucro fatto di legno e polistirolo.
"Quando si apre la mente all''impossibile, a volte si scopre la verità" W.Bitshop

In risposta al messaggio di isauri del 17/09/2016 alle 21:35:13

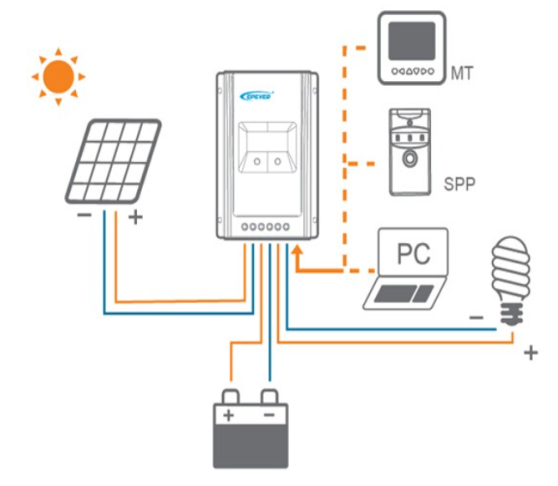

Mi sono espresso male con alternatore. Visto lo schema, speravo di poter misurare distintamente le correnti date dai pannelli alla centralina, da questa alla batteria e dalla batteria ai servizi (la lampadina dello schema). Con questa idea mi restavano in mano le correnti di carica della CBE verso la batteria

---

Se la tua centralina misura le correnti sulla batteria e colleghi l'uscita del regolatore solare a un'entrata della centralina misuri cosa entra in batteria.

Ho anche io il 2210A.
- Arrivo dal pannello con cavi da 6mmq, ma nel mio caso il pannello è di tipo civile con tensione attorno ai 65VDC, quindi con meno problemi di cali tensione.
- Dal regolatore alla batteria (io ho solo un paio di metri) scendo con dei 16mmq. Li avevo anche prima con il vecchio regoltore. Anche se nominalmente i morsetti sono dati per 10mmq i 16 ci entrano perfettamente senza sforzi e senza accrocchi.
- Alla morsettiera delle utenze vado con un paio di metri di 10mmq. Questi non c'erano e francamente il 10mmq si riesce a infilar e curvare molto meglio del 10.
- L'arrivo dell'alternatore e della centralina sono su una morsettiera Cembre a cui arriva anche la carica del regolatore, a pochi centimetri dai morsetti delle batterie. Tra la morsettiera e i morsetti della batteria, sul negativo, ho gli shunt amperometrici per gli strumenti di misura, sul positivo due fusibili (due batterie con selettore 1,2, 1+2) da 70A.
- I cavi che entrano nel regolatore li puoi inserire spellati normalmente, senza alcun capocorda. Per le crimparure a valle (nel mio caso la morsettiera di raccordo le riduce a poche) 20A massimi in uscita dal regolatore non sono tantissimi. Se sei abbastanza preciso basta una crimpatrice a pinza o una morsa. Diverso invece il caso dei cavi che vanno ad un eventuale inverter. Qui se girano sino 70-100A meglio che le crimpature siano fatte bene.
