Telecamera/ monitor

In risposta al messaggio di Kurt del 11/12/2016 alle 09:35:35

 Mi vorrei fare un regalo a Natale comprando telecamera / monitor,.Avendo il filo cablato dalla Laika sono andato a comprare l'occorrente, ma purtroppo il filo cablato non accetta le telecamere+ note  in commercio. Ora

sono in attesa che  un famoso rivenditore accessori sulla Pontina mi faccia sapere cosa c'è in commercio di applicabile slt Chi ha troppi diritti ne sta togliendo uno a te.

...

---

 purtroppo il filo cablato non accetta le telecamere+ note  in commercio.

Scusa,cosa intendi?

Hai delle foto?

Eh, con una foto sarebbe più facile

Ciao Kurt
Sul tuo camper Laika dovrebbe essere installato un cavo s-vhs, questo

http://www.r2digital.it/cavi-au...

In qualsiasi negozio di componenti elettronici trovi spina e presa con questo standard.
Se sei capace di fare saldature di precisione, puoi costruirti un adattatore senza  toccare il cavo originale.
Io ho fatto cosi'.




Ciao Kurt
Il link mostra un cavo a 4 piedini.
Lo standard s-vhs prevede piedini in numero variabile, devi quindi chiedere ovviamente quello che ti serve (sei piedini).

Se c'è installato un cavo S-VHS  dovrebbe bastare ai due capi mettere questi due adattatori

http://www.ebay.it/itm/cavo-S-Video-S-VHS-maschio-7-pin-poli-RCA-femmina-10-cm-/332056988155?hash=item4d502389fb:g:aRsAAOSw-CpYBe~Y

http://www.ebay.it/itm/CAVO-VIDEO-S-VHS-FEMMIN-4-PIN-A-SEGNALE-COMPOSITO-RCA-M-PER-TV-MONITOR-PC-3-Mt-/291967199456?hash=item43fa99e8e0:g:mNEAAOSwcLxYIwC6

ovviamente oltre al cavo video, spero abbiano infilato anche un cavo di alimentazione per la telecamera.


Se devi installare, ti do un consiglio, lo ho gia fatto in due camper, sia sul Ducato che su questo Sprinter.

Porti al cruscotto una alimentazione da BS, e ci alimenti il monitor e da qui anche la telecamera. Poi, non collegarti alla retromarcia, ma metti un semplice interruttore con cui accendi la telecamera quando vuoi.
Infatti quando si fa piu manovre avanti e indietro è oltremodo scomodo che l'immaginae va e viene, anche perchè ha un po di latenza prima di ricomparire, molto meglio accendere la telecamera quando si arriva dove bisogna fare manovra e poi spegnerla a manovra fatta.

Io ho messo un interruttore che toglie completamente alimentazione a monitor e telacamera, cos' anche in rimessaggio non consuma sicuramente nulla, e un secondo che invece accende la telecamera (al posto dell'interruttore di retromarcia).

Qui vedi cosa intendo:



l'interruttore a destra disalimenta tutto, e quello a sinistra ha la funzione retromarcia.
Qui mi ero collegato alla radio doppio din, che però ha una visione talmente pessima e piena di riflessi, che poi la ho eliminata (tanto la radio non la uso) e poi ho sostituito incassando al suo posto un monitor 7" WAECO (come la camera) che costa una esagerazione, ma si vede veramente bene essendo un monitor professionale da BUS (volendo 4 ingressi per 4 telecamere). Non mi piaceva troppo il monitor sopra al cruscotto.
Qui ho solo l'interruttore principale a destra querchè quello di retromarcia non serve in quanto c'è un apposito tasto (il primo in alto) sul monitor



sempre tutto sotto BS.

Qui invece vedi come avevo fatto nel Ducato

http://www.iz4dji.it/Lavori/Inserimento_monitor_retrocamera_Ducato_07.pdf

anche li alimentato tutto da BS, l'interruttore per disalimentare tutto era nella parte bassa del cruscotto, tanto si aziona solo quando si parte o si rimessa il camper.

 Nel Ducato 230 (lo ho avuto) non c'è la predisposizione doppio DIN, quindi dovrai per forza mettere il monitor sopra al cruscotto. La posizione migliore è a sinistra del volante, dove con lo stesso colpo d'occhio vedi sia il monitor che lo specchietto sinistro mentre fai manovra, non è bello ma pratico, ma se non è troppo grande (4 o 5")  invece un 7" l'unica è al centro a meno che non sia un MH con parecchio spazio a sinistra.  Oppure ci sono i monitor a specchietto, che scompare, ma è sicuramente la posizione piu scomoda da usare, ma è un buon compromesso.






____________________________________

Tommaso IZ4DJI

www.iz4dji.it






Sei poli minidin con guida centrale potrebbe essere quello della foto sotto. Tipico delle tastiere/mouse PS2 per PC.
Maschi/femmine da saldare si trovano sia in rete che dai negozi di elettronica (i pochi rimasti).
Non ho trovato in giro adattatori e neanche schemi, solo un piccolo topic sul forum "concorrente" ma niente di fatto.
Se non vuoi tagliare il cavo (non consigliato) puoi tentare di aprire i connettori per vedere come sono collegati, non credo che siano quelli "annegati" come quelli dei mouse.
Una volta visti i collegamenti, si possono costruire in proprio o da qualche amico gli adattatori.
Se invece i connettori originali non sono apribili la vedo un po' piu' dura, anche se sempre fattibile.
Ciao,
Renzo.




Quindi, hai il cavo WAECO installato?  Idem come il sottoscritto perchè anche la Hymer installa il cavo WAECO.
Io però ho messo la camera Waeco e quindi nessun problema, ma esistono appositi adattatori WAECO sia per potere collegare una camera con connessione RCA , sia per collegare un monitor con connessione RCA.

Dal lato cruscotto, per collegare il monitor serve un cavo adattatore

WAECO Adapterkabel ADAPT5 (art. 9102200047)

che è quello che avevano usato da me per collegare alla radio/monitor doppio DIN che ha connessione RCA


lo spinotto video è quello Giallo, poi c'è la alimentazione (rosso-nero) e l'audio (RCA rosso) se serve e il giallo è per immagine a specchio o dritta (se la Camera è Waeco).

Oppure, se la camera non è WAECO va bene anche questo

Adattatore piu semplice

, con RCA giallo per il video, RCA Rosso per audio e connettore per alimentazione (parliamo sempre del lato monitor).


Invece per il lato posteriore del cavo, cioè dal lato della telecamera serve il

WAECO ADAPT7 A/V-Adapter

  che però non porta la alimentazione, e quindi va poi portata alla telecamera in altro modo



Oppure l'ideale sarebbe questo adattatore di terze parti

WAECO Kamera Adapterkabel

  che puo sfruttare il cavo WAECO anche per l'alimentazione risolvendoti tanti problemi.




Però, c'è un però che mi viene in mente.
Gli adattatori e cavo di cui parliamo si riferisce al cavo e tipo di connessioni che uso WAECO attualmente, ma anni fa WAECO usava un cavo con connettori differenti, piu piccoli e di standard Mini.DIN (come avevo nel Ducato del 2007)

Qui puoi trovare un utile manuale WAECO con i vari tipi di cavi e connettori usati nei vari anni e anche gli adattatori per convertire un tipo nell'altro

http://www.leisurespares.co.uk/files/waeco_compatability_information.pdf















____________________________________

Tommaso IZ4DJI

www.iz4dji.it

In risposta al messaggio di renzo07 del 11/12/2016 alle 14:45:20

Sei poli minidin con guida centrale potrebbe essere quello della foto sotto. Tipico delle tastiere/mouse PS2 per PC. Maschi/femmine da saldare si trovano sia in rete che dai negozi di elettronica (i pochi rimasti). Non ho

trovato in giro adattatori e neanche schemi, solo un piccolo topic sul forum concorrente ma niente di fatto. Se non vuoi tagliare il cavo (non consigliato) puoi tentare di aprire i connettori per vedere come sono collegati, non credo che siano quelli annegati come quelli dei mouse. Una volta visti i collegamenti, si possono costruire in proprio o da qualche amico gli adattatori. Se invece i connettori originali non sono apribili la vedo un po' piu' dura, anche se sempre fattibile. Ciao, Renzo.

...

---

Se quel cavo WAECO è un modello vecchio, quando si usava il MINI DIN, la connessione è questa:





____________________________________

Tommaso IZ4DJI

www.iz4dji.it

In risposta al messaggio di Kurt del 11/12/2016 alle 16:23:45

Bravissimi ci avete preso.!  Io nel frattempo ho capito che la sua SAREBBE  la Waeco. In ogni caso grazie per avermi fatto vedere i riduttori adattatori ​Cordiali slt Chi ha troppi diritti ne sta togliendo uno a te.

---

Una volta che tu avessi appurato che in effetti hai il cavo WAECO con mini DIN, forse posso aiutarti.

Guarda cosa mi ritrovo qui a casa, comperati per sbaglio quando montai la cam nel precedente camper:

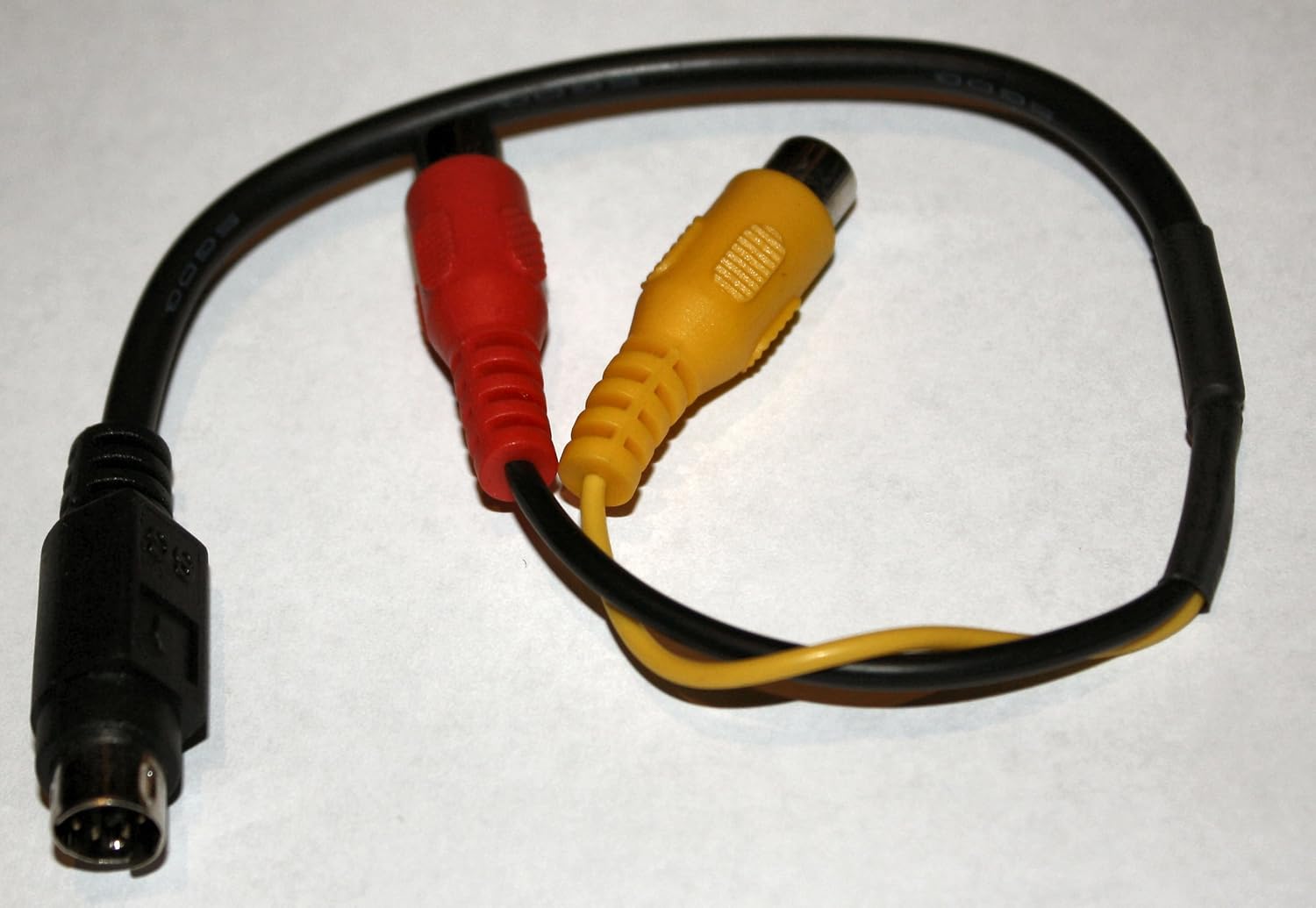

WAECO RV ADAPT RCA  che è la versione appunto per il vecchio cavo con Mini DIN per collegare camera con connessione RCA



WAECO RV ADAPT NAV   sempe per il vecchio cavo DIN ma lato anteriore per collegare un monitor con connessioni RCA




visto che li ho li da anni, nuovi e mai usati, e rischiano di diventare vecchi, potrei farti il regalo di Natale e se capiterà di incontrarci sono in debito di una birra .

Però, appura che siano quelli giusti, ma non per non regalarteli, ma solo che se non vanno bene, li tengo qui che casomai li regalo a qualcun altro che ne fa buon uso.








____________________________________

Tommaso IZ4DJI

www.iz4dji.it

Ho cercato di fare il meglio possibile usando un illuminatore anulare per ridurre le ombre













qualcuna non è a fuoco perfettamente e con poca profondità di campo , ma le ho fate un po in fretta, dovevo chiudere di piu il diaframma, ma direi che si capisce abbastanza bene, ho messo anche una misura del diametro per potere confrontare


____________________________________

Tommaso IZ4DJI

www.iz4dji.it

In risposta al messaggio di IZ4DJI del 11/12/2016 alle 17:07:24

Se quel cavo WAECO è un modello vecchio, quando si usava il MINI DIN, la connessione è questa:   Tommaso IZ4DJI www.iz4dji.it

---

In risposta al messaggio di renzo07 del 11/12/2016 alle 20:18:14

Grazie Tommaso, lo schema lo metto nel mio archivio. Ricordavo anche che forse l'avevi gia' messo tempo fa, ma forse era quello a quattro poli Waeco. L'unica cosa che mi pare strana e' che nonostante due terminali liberi abbiano usato la calotta metallica come polarita' negativa e non come schermo aggiunto. Renzo.

---

in effetti hai ragione, ma ricordo che ho ricavato lo schema controllando conil tester sul RV ADAPT NAV , spero di non avere commesso errori visto che è passato un bel po di tempo.

Se hai un archivio, allora mettici anche la connessione WAECO dei cavi utilizzati attualmente


____________________________________

Tommaso IZ4DJI

www.iz4dji.it

In risposta al messaggio di IZ4DJI del 11/12/2016 alle 20:27:30

in effetti hai ragione, ma ricordo che ho ricavato lo schema controllando conil tester sul RV ADAPT NAV , spero di non avere commesso errori visto che è passato un bel po di tempo. Se hai un archivio, allora mettici anche la connessione WAECO dei cavi utilizzati attualmente Tommaso IZ4DJI www.iz4dji.it

---

Salvata, grazie.
La storia della massa l'ho detta anche perche' mi sembra di ricordare alcune DIN (no mini) senza la carcassa metallica di massa.
Renzo.

Le Femmine DIN non hanno la carcassa di massa ma solo un piedino che va a fare contatto sulla carcassa di massa del maschio.
I maschi DIN, che io ricordi li ho sempre visti con la carcassa di massa, ci ho avuto a che fare parecchio in passato, mentre i mini DIN li conosco meno.


____________________________________

Tommaso IZ4DJI

www.iz4dji.it






In risposta al messaggio di IZ4DJI del 11/12/2016 alle 22:56:23

Le Femmine DIN non hanno la carcassa di massa ma solo un piedino che va a fare contatto sulla carcassa di massa del maschio. I maschi DIN, che io ricordi li ho sempre visti con la carcassa di massa, ci ho avuto a che fare parecchio in passato, mentre i mini DIN li conosco meno. Tommaso IZ4DJI www.iz4dji.it

---

...un piedino che va a fare contatto sulla carcassa di massa del maschio

Vero, adesso che l'hai scritto mi e' tornato in mente.
Ciao e buona giornata,
Renzo,
