Timer digitale Webasto 1530

In risposta al messaggio di conte68 del 04/12/2016 alle 22:35:06

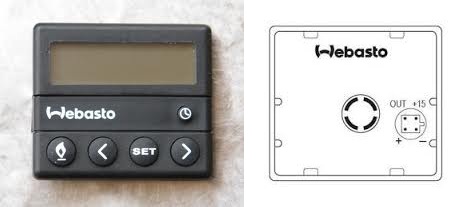

Buonasera, Ho montato lo scorso anno un webasto thermotop c comandato da un interruttore con segnale negativo. Ora ho trovato da un amico il timer webasto 1530 (quello in figura) che dovrebbe avere la funzione del timer

e termostato Ma non ho idea di dove vadano collegati i fili posteriori . Visto che non si trova un gran che online e non vorrei fare caxxate qualcuno puo' aiutarmi nel collegamento? Ve ne sarei grato.

...

---

Io ho quel comando, ma fa solo da Timer di accensione e non da termostato. In pratica l'unica cosa che fa è impostare un orario a cui vuoi che si accenda.
Oppure spingendo il tasto con la fiamma lo accendi e lo spegni manualmente. Mai usato il timer, lo accendo e spengo con il tasto fiamma.

Secondo me quel timer serve a chi lo monta in un auto per uscire di casa e trovarla gia calda, ma non serve a altro.


____________________________________

Tommaso IZ4DJI

www.iz4dji.it

Ciao, l'installazione del 1530 è semplicissima, dovrai collegare il positivo ed il negativo sui pin segnati, il pin "out" e l'uscita positiva per il Webasto, ti ricordo che il timer non è un termostato, consente la programmazione dell'accensione per non piu' di 120 minuti oppure l'accensione in modo continuo, come fosse un interruttore, se non lo hai acquistato, ti consiglio di utilizzare un termostato ambiente a pile di tipo domestico che ti consente l'accensione anche con il negativo, non possibile con il 1530. Un saluto Enzo

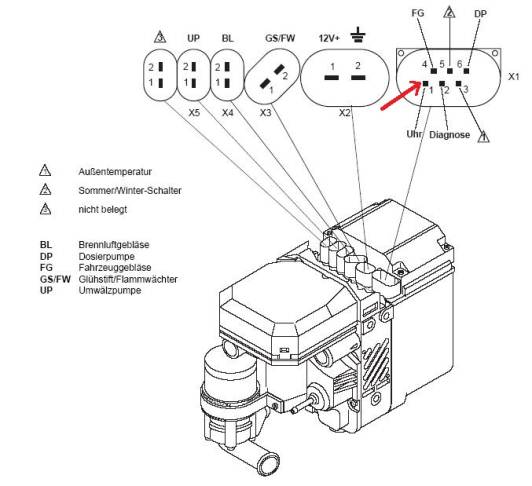

Ciao, il Webasto si alimenta con la linea di potenza, cavi da 4 mm, dalla BS, protetta da fusibile da 20 A, con lo spinotto X 2, per l'accensione dovrai collegare l'uscita del timer al pin 1 dello spinotto X1, a sei pin, il cavo per l'accensione può essere di sezione ridotta anche 0,5 mm in quanto la corrente è di pochi mma, il positivo per l'avvio lo "fornisce" il timer con la sua alimentazione. Un saluto Enzo PS l'avvio del Webasto può avvenire in modo diverso, dipende dal modello e dall'auto dove era installato.
