Dubbi funzionamento Alde e pannello controllo

Ciao Carlo
premetto che la Alde che uso ha il pannello LCD ( è un po più recente ) ma per similitudine di simboli cerco di darti alcune informazioni:

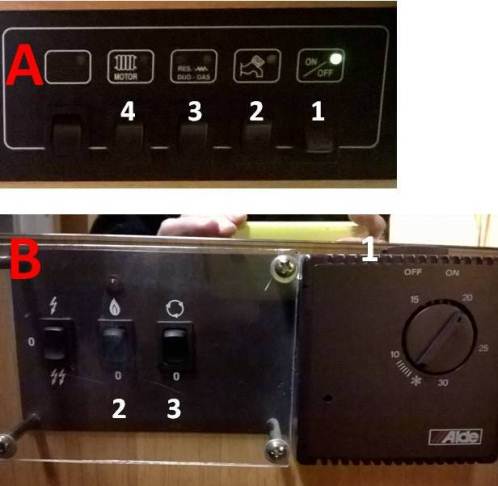

- In ordine figura A:
il tasto 1 sembra un tasto di accensione ???
il tasto 2 sembra qualcosa relativo alla pompa acqua
il tasto 3 sembrerebbe che commuti la funzionalità tra funzionamento a GAS o con 220V
il tasto 4 potrebbe essere il comando per la pompa che fa circolare l'acqua dallo scambiatore al motore
- figura B:
il punto 1 direi che è il termostato temperatura
il tasto 2 dovrebbe essere l'accensione della pompa Alde ( quella che fa circolare il glicole nell'impianto )
il tasto 3 dovrebbe essere l'attivazione del funzionamento a gas
il tasto 4 dovrebbe essere la selezione tra i 2 livelli di potenza nel funzionamento a 220V ( ipotizzo 1KW e 2 Kw )

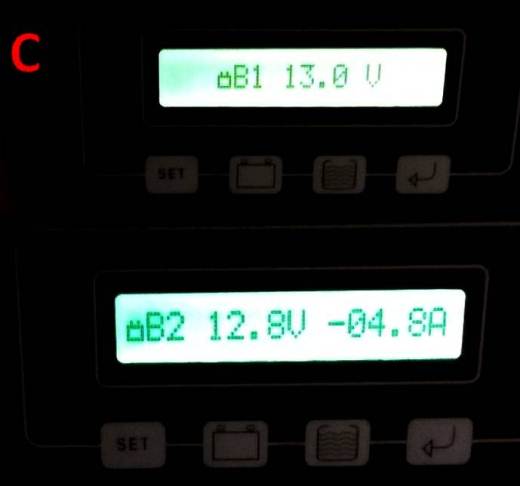

- Mentre nella figura C il display dice che hai una batteria B2 con tensione di 12,8 Volt e un assorbimento di 4,8 Ampere
Come vedi ho sempre usato il condizionale, per simboli simili se non uguali a quelli attualmente in uso nel pannello Alde ipotizzo quanto detto sopra.
Dovresti vedere se in rete trovi il manuale del modello in tuo possesso.


Marco

Il Tasto 2 è al 99% quella strana funzione che pochi conoscono e molti interpretano male ....

L'Alde non comanda nessuna pompa dell'acqua sanitaria come non esiste un tasto per accendere l'acqua calda.

La caldaia Alde è composta da tre cilindri concentrici in cui in quello centrale c'è il bruciatore in quello dopo l'acqua-glicole e in quello esterno l'acqua sanitaria.
All'accensione dell'Alde se è presente l'acqua sanitaria questa viene scaldata automaticamente .
NB : L'Alde può funzionare anche senza acqua sanitaria nel cilindro di sua competenza.
Quel tasto simile a quello che abbiamo noi ferma la pompa dell'acqua glicole per scaldare più velocemente l'acqua sanitaria .
E' una funzione temporizzate e dunque dopo un po si auto resetta .

Se l'interruttore 3 della figura A ha 3 posizioni saranno corrispondenti a : Solo elettrico - Solo gas - Elettrico + gas ( vedo una scritta Duo )

L'interruttore più a sinistra della figura B ha probabilmente 3 posizioni ; centrale = niente corrente ; sopra corrente minima ; sotto max corrente

La figura 3 non centra niente con L'Alde .
Ti da la tensione delle batterie BM e BS e l'assorbimento istantaneo. Il segno negativo significa che la corrente va dalla B2 verso il camper. Se lo shunt amperometrico è posizionato bene devi leggere valori positivi quando il carica batterie è in funzione.

Per tutto il resto quello che ha scritto Marco è perfetto.
