Estensione in cellula climatizzatore cabina guida

Ho fatto le foto, e provo a vedere se riesco a caricarle senza passare per siti e programmi alternativi.

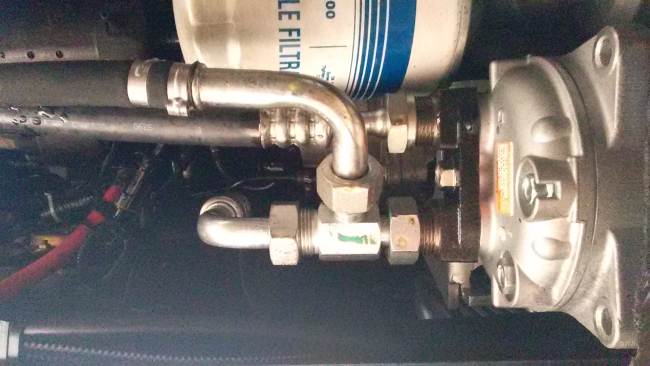

Questo è il compressore nel vano motore (visto infilandosi sotto al paraurti): si vede chiaramente la derivazione a T che porta il "freon" sia all'evaporatore in cabina che a quello addizionale in cellula:

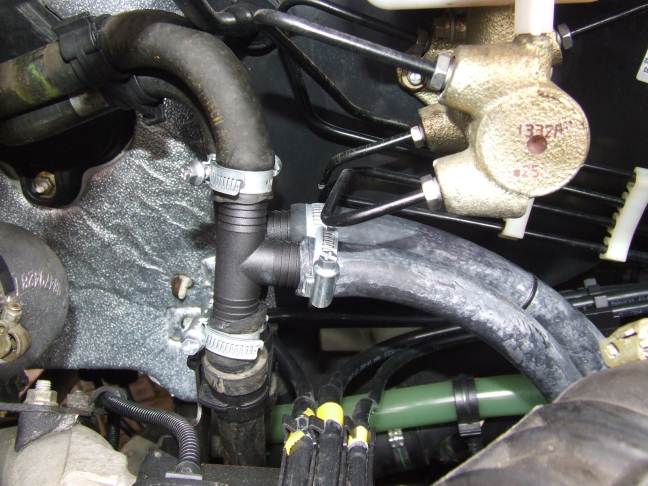

Interno vano motore: derivazione a "T" sul circuito dedicato al riscaldamento dell'abitacolo:



Da notare che la tubazione che si stacca e va verso il radiatore supplementare posto in cellula è disposta in parallelo e non in serie a quella vhe va al radiatore abitacolo. Questo perché il Ducato, come tipicamente accade (va?) nei veicoli di scuola italiana, non regola la temperatura a bordo miscelando aria calda (dal radiatore abitacolo) e fredda (da esterno), come ad esempio su tutte le auto tedesche (che di freddo se ne intendono!) ma parzializza con un rubinetto, comandato dalla manopola della "temperatura", la portata del liquido raffreddamento motore che viene inviato al radiatore riscaldamento abitacolo. Oltre ai tipici difetti di questa scelta (ad ersempio una inerzia molto maggiore alle risposte ai comandi impressi dalla manopola temperatura), collegare in serie avrebbe comportato asservire la portata del radiatore cellula all aposizione del rubinetto in cabina. Se in cabina batte il sole frontalmente si è ad esempio portati a "chiudere", ma dietro il sole non si sente e quindi potrebbe comunque servire una portata elevata. La "T" in plastica non mi piace, è una delle prime cose che cambierò.


Per evitare che l'acqua motore vada "tutta" verso radiatore abitacolo, viste le perdite di carico sicuramente minori, (dall'altra parte ci sono più di sei metri di tubo fra andata e ritorno), una apposita pompa si attiva quando la centralina "chiede" caldo, e crea un "risucchio" che, ad ora, si è dimostrato efficace.

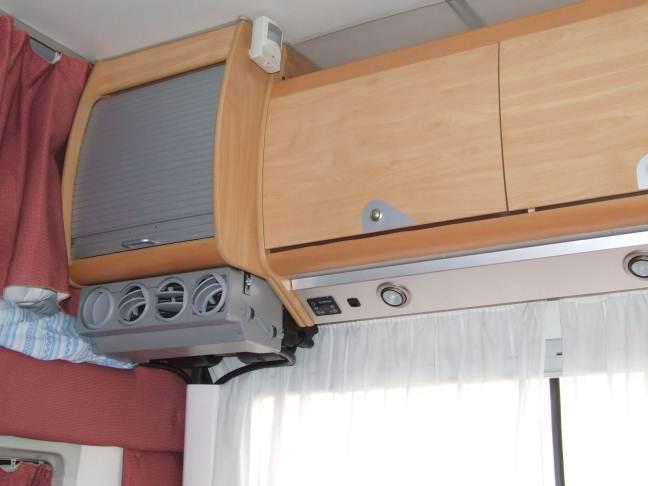

Abitacolo: questo è l'evaporatore aggiuntivo, che con gran colpo di C..ortuna stava perfettamente all'interno dei fianchetti del pensile accanto alla mansarda (è bastata una minima piallatina a uno dei fianchetti. Così è da finire e rivestire nel fondo, ma serve a far vedere il giro dei tubi.

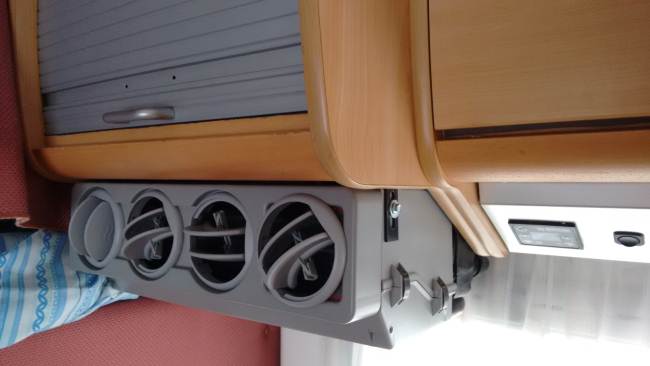

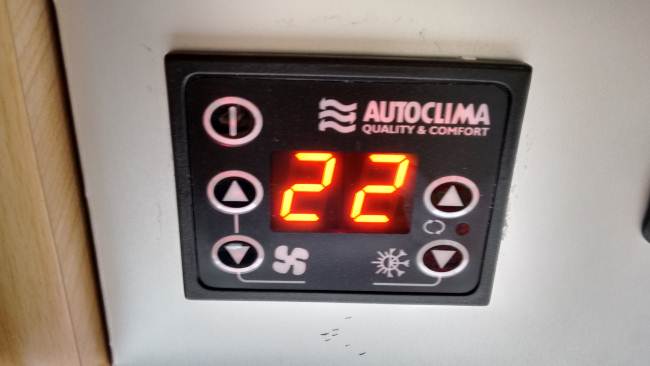

In origine ha solo tre bocchette, le prime tre a sinistra. Lo spazio a destra è destinato ad accogliere le manopole o la centralina per regolare le ventole e la temperatura. Avendo optato per una centralina esterna, sempre Autoclima (la si vede a destra, incassata nel profilo di alluminio sottopensile), ho fatto inserire una quarta bocchetta orientabile nello spazio normalmente destinato ai comandi: il pacco radiante posteriore è infatti largo quanto l'intero frontale.

Visto da sotto:

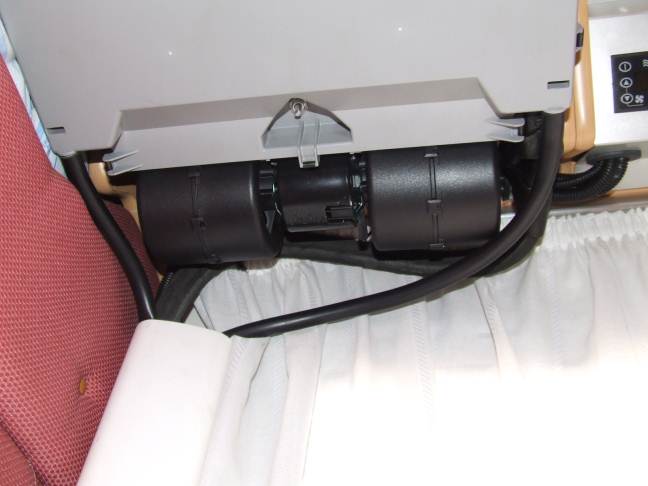

Si vedono i tubi di mandata e ritorno del gas, e i tue tubi di scarico condensa.
Sulla sinistra, a ridosso della paratia abitacolo è stata usata una orrenda canalina da condizionatore; è la seconda cosa che voglio sistemare.

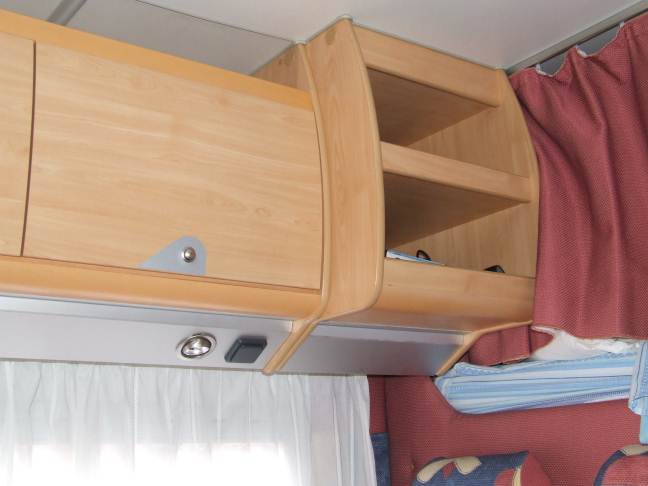

Il gruppo pensili della parete destra. Ovviamente l'evaporatore supplementare così com'è va fatto rivestire, appena ho un attimo vado dal mio "legnista" di fiducia e troviamo insieme una buona soluzione. Il mio è un camper semplice, senza fronzoli, ma personalmente trovo che chi ha pensato gli arredi ed i colori abbia fatto un lavoro di buon gusto, o perlomeno ha fatto una cosa che a me piace, per cui cercherò di fare qualcosa il più possibile in linea con le finiture originali.



Dalla parte opposta, cioè la fiancata sinistra. Si vede il pensile gemello di quello sotto il quale ho installato l'evaporatore. Ovviamente ho dovuto togliere il profilo di alluminio, ma era solo decorativo, dentro non passava nulla.



Salvo e procedo in altro post.
Davide

La parte calda. Lo scambiatore è stato collocato all'interno di una cassapanca della dinette singola. Qui è visto dall'esterno:

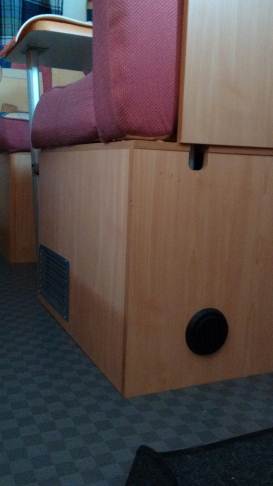

Dettaglio dell'apertura verso il corridoio:

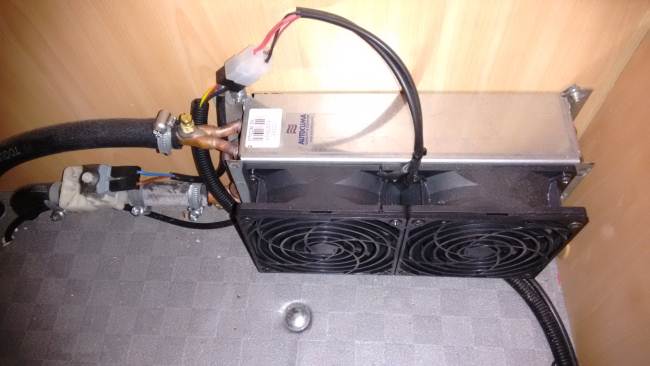

Il radiatore visto dall'interno della cassapanca. Notare i tubi dell'acqua motore che arrivano e l'elettrovalvola comandata dalla centralina: "apre" il circuito solo quando è richiesto di scaldare, per evitare di trovarsi la cassapanca calda anche d'estate. L'interno della cassapanca è perfetto per metterci (perfettamente bloccata) la bottiglia dell'olio d'oliva che all'inizio del viaggio, causa freddo dell'inverno, è completamente addensato. All'arrivo è perfettamente fluido e a temperatura ambiente.


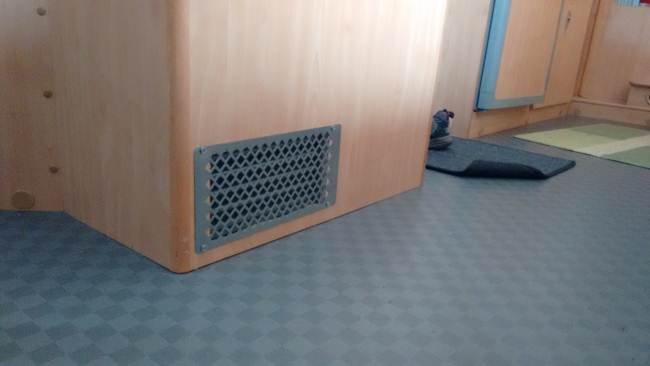

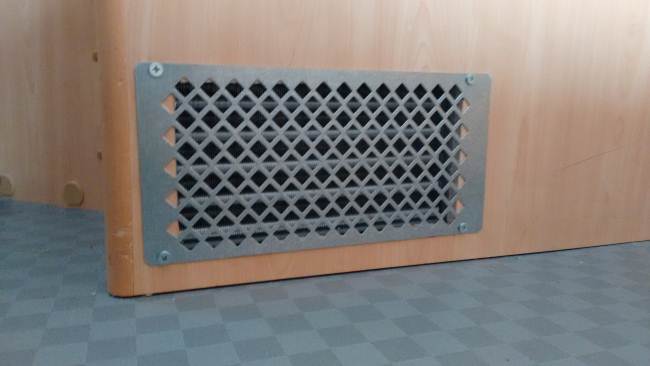

Visto da dietro, dalla zona cucina del camper. Per non mandare in depressione la cassapanca, l'aria viene aspirata dalla cellula tramite la bocchetta rotonda che vedete. E' piccola, ne metterò una seconda a breve. Prende l'aria dallo spazio che si trova davanti alla porta della cellula.


Circuito di controllo. La centralina rileva la temperatura interna e, in base alla temperatura impostata decide se serve far entrare "caldo" o "freddo" nella cellula. In base alla differenza di temperatura (impostata/rilevata) comanda anche la velocità delle ventole (tre velocità l'evaporatore, due lo scambiatore per l'acqua motore).

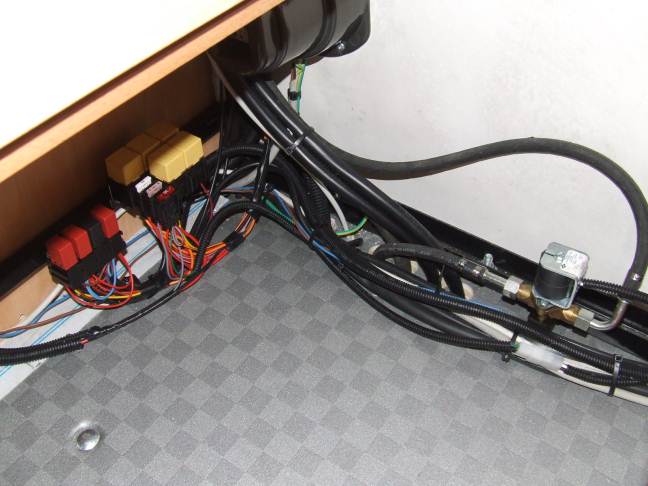

Nell'altra cassapanca della dinette singola, quella a ridosso della cabina di guida, trova posto il sistema di comando vero e proprio. Sulla destra si vede l'elettrovalvola che intercetta il "freon" dell'evaporatore aggiuntivo. I cinque relè gialli comandano le cinque velocità delle ventole (tre per il freddo e due per il caldo), e lo scambio fra le modalità caldo/freddo. Gli altri quattro più piccoli gestiscono le elettrovalvole del "freon", dell'acqua motore e delle due pompe di ricircolo dell'acqua (una servirà a breve, dopo avere installato anche il Webasto Thermo Top)


In inverno il sistema si sta rivelando decisamente efficace. In estate non lo so, lo ho installato a novembre, poco dopo avere ritirato il camper.
Vi aggiorno quando arriva il caldo.

Giusto il richiamo di Tommaso ai pesi. I materiali dell'estensione cabina (i due scambiatori, elettrovalvole, tubi, etc) pesano circa 20 kg. Ovviamente il clima cabina guida è a parte, ma su quello concorderete che è un accessorio di sicurezza.

Per ogni informazione aggiuntiva, a disposizione.
Un caro saluto a tutti.
Davide

Sono passati alcuni mesi dall'installazione (novembre 2015) e ho avuto modo di fare circa 8.000 km andando da -10 circa in montagna fino al sole caldo di un po' di giorni fa.

Devo dire che tutto l'impianto si sta comportando veramente molto bene. Per scaldare ha funzionato perfettamente da subito, c'è stato solo da fare un paio di prove per capire quale è la "temperatura" da impostare sulla centralina cellula che comporta una temperatura di gradimento per la moglie (principale criterio per l'accettazione dell'impianto) e poi i bimbi in automatico stavano bene. Temperatura sempre stabile, gestione automatica delle velocità della ventola da parte della centralina efficace.

Per il freddo, anche qui con un paio di tentativi abbiamo trovato un orientamento delle bocchette che consentisse di non fare arrivare aria diretta sui vari posti della dinett matrimoniale, sia direttamente che tramite giochi di sponda vari da soffitto o altro. Raffreddamento rapido e poi temperatura costante, qui ho visto che il valore da impostare è più influenzato del caso invernale dal fatto che il sole entri in cellula dal lato della dinette matrimoniale (dove sono seduti i quattro) o da altra angolazione. Ma anche qui, una volta trovato il numerello giusto la centralina ha fatto il resto attivando l'evaporatore e giostrando la velocità delle ventole.

Con compressore in funzione l'assorbimento di potenza è avvertibile, ma come su ogni mezzo a motore, auto comprese. L'impressione è che sia una cosa abbastanza proporzionata, certo ti porta a tirare un po' di più le marce basse quando ad esempio entri in autostrada da corsia di accelerazione. Il mio è il 2.8 127CV. Quando si è in V (ho la V lunga) a velocità costante, tipo 90 km/h, e si mette giù tutto, si sente che il motore deve "tirarsi dietro" qualcosa di extra, ma per la mia sensibilità la cosa non è penalizzante.

Insomma, per ora direi che il riscontro mi soddisfa.
Buona serata,
Davide
