Aiuto per impianto pannello solare

Buongiorno,
sono possessore di un van Adria Twin D del 2005 comprato usato da poco.

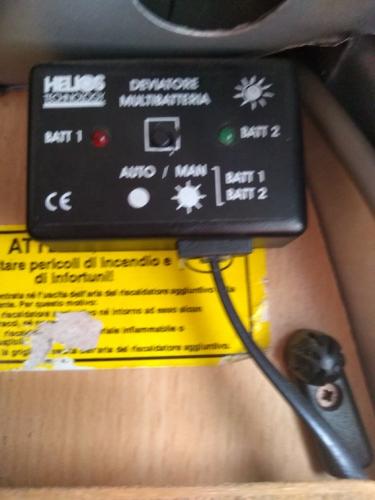

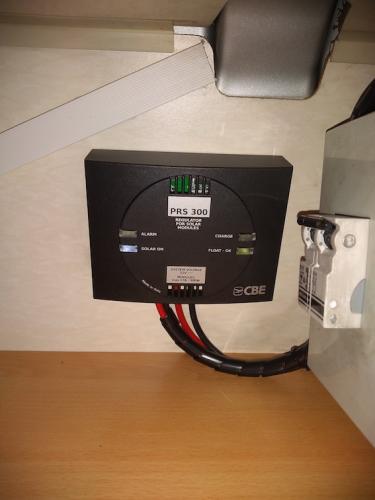

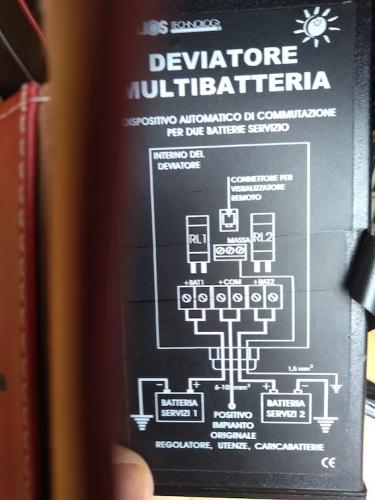

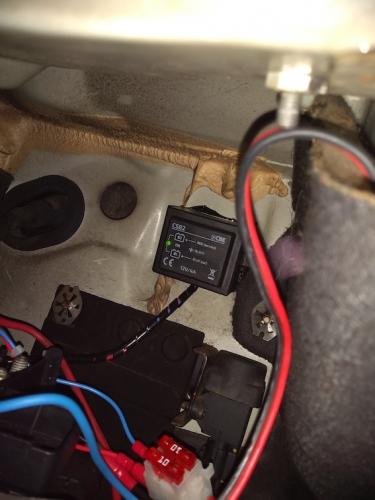

Volevo chiedere a che è più esperto se ho capito la sequenza dei collegamenti che sono stati fatti nell'impianto a pannello solare (allego le foto). In particolare volevo sapere come si inserisce il booster 25A nell'impianto e la sua funzione, e poi volevo sapere come mai non vedo mai il led di carica del regolatore acceso (o meglio l'ho visto una volta acceso e dopo poco si è spento),
grazie a tutti.
