Alimentatore NE13/G

In risposta al messaggio di tecnoanto del 24/11/2019 alle 17:15:45

Salve a tutti qualcuno ha mai messo le mani su questo alimentatore montato sui mezzi un po' datati ? come da titolo si tratta di un NE13/G i miei quesiti sono i seguenti : 1: tensione misurata a vuoto ( senza batteria collegata

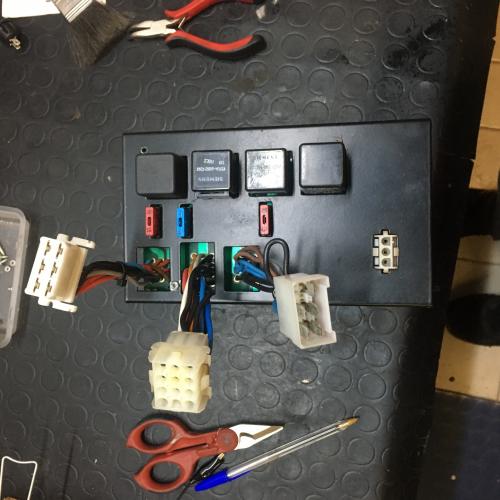

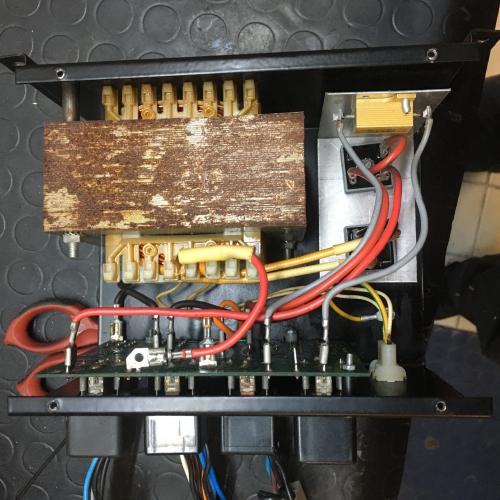

BS ) 11.80 agendo sul trimmer p1 non succede nulla e normale ? 2: tensione misurata con carico ( batteria collegata BS ) 11.80 agendo sul trimmer p1 si eccita il relè e la tensione si porta a 14,40 devo lascire il p1 regolato cosi ? 3: secondo voi quando la batteria sarà perfettamente carica l'alimentatore si staccherà ? allego qualche foto e vi ringrazio anticipatamente

...

Ciao io ho dei disegni in pdf se interessa te li giro, si può allegare un pdf nel post?

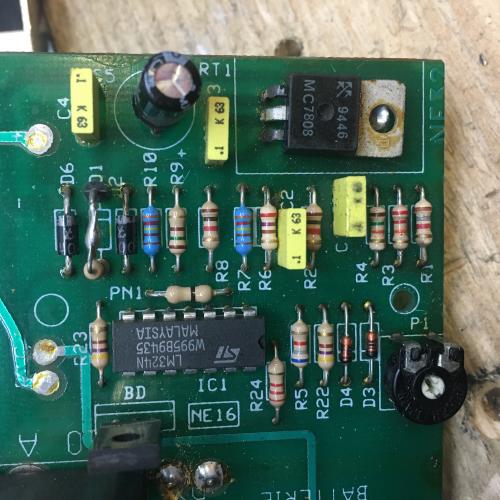

Se vuoi fare una regolazione dell trimmer secondo me devimettere in carica una batteria non del tutto carica, in modo che assorba inizialmente almeno 2 ampere, poi, con l'amperometro collegato, quando la corrente cala, diciamo arriva a 0,5 A, regoli il trimmer e vedi se stacca. Poi ricontrolli facendo scaricare la batteria e riprovi a caricarla. I 2 integrati che vedi quello che sembra un transitor è un regolatore di tensione da 8 volt, l'altro è un comparatore ed è lui che pilota il relè.
Andrea

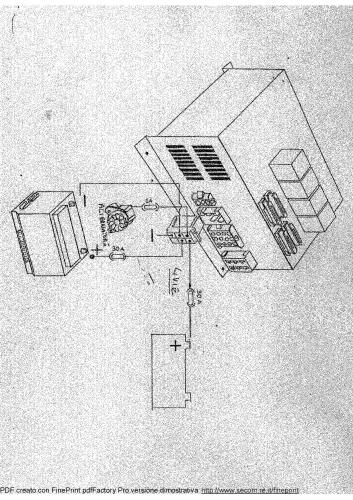

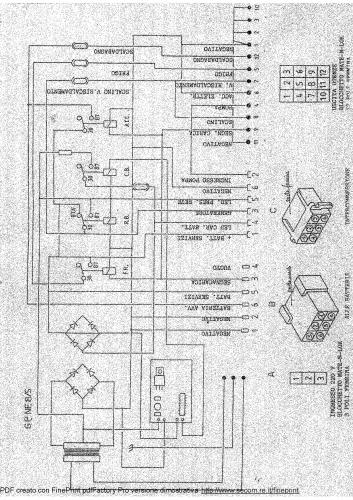

eccoli

In risposta al messaggio di tecnoanto del 24/11/2019 alle 21:52:00

Quindi il trimmer regola correte di carica ?  Domani provo a fare la regolazione ma secondo te a quanto regolo la corrente ?

Non so  esattamente cosa regola se non ci sono gli schemi elettrici, ma credo, con buona approssimazione, che regoli la corrente di di attacco e stacco. Se tu lo fai partire poi vedi quando la batteria è carica (assorbimento inferiore a 0.5 A, ma anche 02 può essere un valore adeguato, vedi di fare lo stacco attraverso la regolazione. Ma potrebbe anche essere che si regola solo la tensione di inizio carica, e non c'è un fine carica e rimane sempre in tampone. Ovvio quel cb va bene solo per batterie al piombo.
Andrea

La carica della batteria avviene solo tramite un ponte raddrizzante ed una resistenza di limitazione, non si puo' regolare niente.
Ipotizzo che la schedina serva solo a "staccare" la carica per evitare di salire con la tensione sulla batteria oltre i limiti.
Adesso andrebbe tarata la soglia di intervento, una tensione di 14.4-14.6  penso sia un valore giusto.
Si tratta pero' di perderci un po' di tempo, si scarica un po' la batteria, si da corrente, e quando la tensione sulla batteria arriva a quei valori, va girato lentamente il trimmer fino ad interrompere la carica.
Ovviamente bisogna partire col trimmer ruotato completamente dalla parte che  "fa caricare".
Questa e' solo una mia ipotesi perche' non ho letto da nessuna parte come funziona esattamente la schedina.
Ciao,
Renzo.

In risposta al messaggio di tecnoanto del 24/11/2019 alle 17:15:45

Salve a tutti qualcuno ha mai messo le mani su questo alimentatore montato sui mezzi un po' datati ? come da titolo si tratta di un NE13/G i miei quesiti sono i seguenti : 1: tensione misurata a vuoto ( senza batteria collegata

BS ) 11.80 agendo sul trimmer p1 non succede nulla e normale ? 2: tensione misurata con carico ( batteria collegata BS ) 11.80 agendo sul trimmer p1 si eccita il relè e la tensione si porta a 14,40 devo lascire il p1 regolato cosi ? 3: secondo voi quando la batteria sarà perfettamente carica l'alimentatore si staccherà ? allego qualche foto e vi ringrazio anticipatamente

...

Buongiorno tecnoanto, stò anch'io revisionando la stessa centralina di un Mizar 140. Il problema è che non mi carica la batteria servizi e alcuni collegamenti alle morsettiere sono bruciati... Il tuo progetto è andato buon fine ?. Come funziona adesso?
