Antenna CB senza piano di massa o con

Se non ho capito non ho capito. Dimmi solo se combinazione radiali alluminio rivettati base acciaio va bene.

In risposta al messaggio di gduca del 23/10/2017 alle 17:33:03

Se non ho capito non ho capito. Dimmi solo se combinazione radiali alluminio rivettati base acciaio va bene.

Le bandelle fanno la differenza.

Certo che va bene la combinazione alluminio più acciaio. Non è saldabile, ma se rivetti va meglio.

P.S.
usa rivetti inox.

Grazie

Anche io ho lo stesso problema , mi sentono ma in ricezione sono sordo
questo perché ho montato una antenna

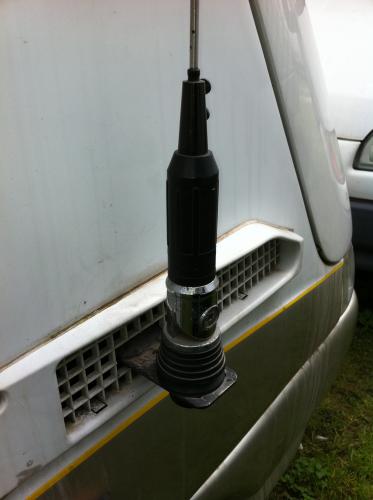

molto lunga piazzata su una staffa fissata al telaio  che esce dalla presa d’aspirazione dell iveco
35/12 e questa installazione come scrivevo sopra mi sentono lontano ( credo ) ma già a 500 mt non sento il camper che mi sta davanti .
Quindi voglio rimettere le mani su questa cosa e devo cominciare dall’antenna da ricomprare poiché la mia è troppo alta
quindi accetto un consiglio da voi tecnici
su quale modello da montare da tetto .
Ho letto con molto interesse queste discussioni e ho capito che le barre di alluminio larghe 1 cm sono idonee a tale
progetto . Quanto devono essere lunghi questi 4  radiali ?
Premesso che verrà installata su un tetto in vtr e farò come base dell’antenna
una struttura che ho visto sopra in foto
che dimensioni deve avere questo supporto ?
Per adesso grazie a tutti

Trovo strano che gi altri sentano te e tu non senta gli altri.  Di solito il problema maggiore è uscire non ascoltare.  Se è vero ciò che scrivi io intravedo due problematiche:  squelch lasciato troppo alto oppure sul tuo CB c'è una manopola  RF Gain  (guadagno in ricezione) settata in una posizione troppo alta.    Se sei sicuro di queste due cose mi viene da pensare al CB difettoso

In risposta al messaggio di flavius67 del 24/10/2017 alle 19:55:07

Anche io ho lo stesso problema , mi sentono ma in ricezione sono sordo  questo perché ho montato una antenna  molto lunga piazzata su una staffa fissata al telaio  che esce dalla presa d’aspirazione dell iveco 35/12

e questa installazione come scrivevo sopra mi sentono lontano ( credo ) ma già a 500 mt non sento il camper che mi sta davanti .  Quindi voglio rimettere le mani su questa cosa e devo cominciare dall’antenna da ricomprare poiché la mia è troppo alta  quindi accetto un consiglio da voi tecnici  su quale modello da montare da tetto .  Ho letto con molto interesse queste discussioni e ho capito che le barre di alluminio larghe 1 cm sono idonee a tale  progetto . Quanto devono essere lunghi questi 4  radiali ?  Premesso che verrà installata su un tetto in vtr e farò come base dell’antenna  una struttura che ho visto sopra in foto  che dimensioni deve avere questo supporto ?  Per adesso grazie a tutti

...

Se vuole fare un lavoro pulito pulito compra una scatola elettrica da esterni in alluminio verniciato bianco, bulloni/dadi in acciaio per vincolare le bandelle in alluminio (verniciate bianche) alla scatola, pressacavo stagno in ottone per cavo d'antenna.

Tagli le bandelle di alluminio verniciato a misura, pieghi una estremità a 90° per circa 5cm (andrà da filo tetto fino al fianco della scatola) effettuando foro un foro per passare bullone testa 8.

Con la scatola in posizione avvicini adesso i radiali posizionandoli correttamente, segni sul bordo esterno della scatola la precisa posizione del foro già praticato su ognuno di essi.

Fori adesso anche i 4 lati della scatola per poterci passare bulloni (testa 8 vanno benissimo) che raccorderanno scatola e radiali.

Fori il coperchio della scatola per alloggiare l'antenna,

Serri molto bene le bandelle alla scatola, poi con cavo di rame ed occhielli in acciaio si assicuri che ci sia un perfetto contatto tra coperchio e corpo della scatola (bullone/dado anche nel coperchio, occhiello tra questo ed uno dei bulloni dei radiali bloccando tramite secondo dado.

Serri bene tutto, isoli con sikaflex tutti i fori praticati e le teste dei bulloni in acciaio, che saranno a quel punto l'unica cosa non ancora bianca.

I 4 radiali saranno lunghi almeno quanto l'antenna (più sono lunghi meglio è): visto che questi profili vengono venduti 1 o 2mt, consideri di sfruttare il più possibile quelle misure.

Mi raccomando alcuni accorgimenti: le parti a contatto come radiali e bullone/dado/interno scatola/contorno massa foro antenna devono essere adeguatamente "carteggiate" prima del serraggio, in modo da levare l'ossido superficiale e favorire il buon contatto.

Posizioni il tutto e faccia le tarature del caso.

Per ancorare  sopra al tetto metta del Sikaflex sotto al scatola disegnando dei cerchi concentrici, per poi fare tutto il filo bordo esterno. è sufficiente poi piazzarla sul tetto una volta pulita l'area ed aspettare, meglio con una zavorra sopra. Finito l'ancoraggio scatola solleva 1 radiale per volta e mette sotto ad ognuno un filo si sigillante (Sika o equivalente) per almeno 1/4 della lunghezza (dall'esterno del radiale verso la scatola), lo poggia poi sul tetto e ci mette sopra qualche Kg di zavorra. Ripete l'operazione per ogni radiale ed ha finito.

Ho provato a rileggere quanto sopra un paio di volte ma sono stanchissimo e non so se ho scritto tutto giusto, nel caso me ne scuso fin da subito e mi ritiro per una sana dormita.





Grazie Robvision.   Sono commosso dalla puntuale spiegazione.  Non saprei dove cercare scatola esterna in alluminio, ma parto da una qualcosa di simile già realizzato ed incollato che però è di materiale inox.  Appurato che mi avete dato il benestare per la compatibilità tra questi due materiali, questo we faccio le mie modifiche.  Mi hanno consigliato di mettere i radiali a forma simile ad una svastica al solo scopo di occupare maggior superficie di tetto.  Mi sembra un'ottima idea, ma rimarrebbe il quesito di come realizzare il 90°    Sicuramente è impossibile con un pezzo unico di bandella.  Bisognerebbe tagliarla, sovrapporla dove si va a formare il 90° ma come fissare poi le due estremità per dargli continuità elettrica?   vedremo!

In risposta al messaggio di gduca del 24/10/2017 alle 21:49:09

Trovo strano che gi altri sentano te e tu non senta gli altri.  Di solito il problema maggiore è uscire non ascoltare.  Se è vero ciò che scrivi io intravedo due problematiche:  squelch lasciato troppo alto oppure sul

tuo CB c'è una manopola  RF Gain  (guadagno in ricezione) settata in una posizione troppo alta.    Se sei sicuro di queste due cose mi viene da pensare al CB difettoso

...

Confermo quanto scritto
l’altro equipaggio mi sentiva ma io non sentivo loro che mi parlavano , se accorciavamo la distanza tra mezzi era ok

In risposta al messaggio di RobVision del 24/10/2017 alle 22:14:53

Se vuole fare un lavoro pulito pulito compra una scatola elettrica da esterni in alluminio verniciato bianco, bulloni/dadi in acciaio per vincolare le bandelle in alluminio (verniciate bianche) alla scatola, pressacavo stagno

in ottone per cavo d'antenna. Tagli le bandelle di alluminio verniciato a misura, pieghi una estremità a 90° per circa 5cm (andrà da filo tetto fino al fianco della scatola) effettuando foro un foro per passare bullone testa 8. Con la scatola in posizione avvicini adesso i radiali posizionandoli correttamente, segni sul bordo esterno della scatola la precisa posizione del foro già praticato su ognuno di essi. Fori adesso anche i 4 lati della scatola per poterci passare bulloni (testa 8 vanno benissimo) che raccorderanno scatola e radiali. Fori il coperchio della scatola per alloggiare l'antenna, Serri molto bene le bandelle alla scatola, poi con cavo di rame ed occhielli in acciaio si assicuri che ci sia un perfetto contatto tra coperchio e corpo della scatola (bullone/dado anche nel coperchio, occhiello tra questo ed uno dei bulloni dei radiali bloccando tramite secondo dado. Serri bene tutto, isoli con sikaflex tutti i fori praticati e le teste dei bulloni in acciaio, che saranno a quel punto l'unica cosa non ancora bianca. I 4 radiali saranno lunghi almeno quanto l'antenna (più sono lunghi meglio è): visto che questi profili vengono venduti 1 o 2mt, consideri di sfruttare il più possibile quelle misure. Mi raccomando alcuni accorgimenti: le parti a contatto come radiali e bullone/dado/interno scatola/contorno massa foro antenna devono essere adeguatamente carteggiate prima del serraggio, in modo da levare l'ossido superficiale e favorire il buon contatto. Posizioni il tutto e faccia le tarature del caso. Per ancorare  sopra al tetto metta del Sikaflex sotto al scatola disegnando dei cerchi concentrici, per poi fare tutto il filo bordo esterno. è sufficiente poi piazzarla sul tetto una volta pulita l'area ed aspettare, meglio con una zavorra sopra. Finito l'ancoraggio scatola solleva 1 radiale per volta e mette sotto ad ognuno un filo si sigillante (Sika o equivalente) per almeno 1/4 della lunghezza (dall'esterno del radiale verso la scatola), lo poggia poi sul tetto e ci mette sopra qualche Kg di zavorra. Ripete l'operazione per ogni radiale ed ha finito. Ho provato a rileggere quanto sopra un paio di volte ma sono stanchissimo e non so se ho scritto tutto giusto, nel caso me ne scuso fin da subito e mi ritiro per una sana dormita.

...

Ringrazio della chiara ed esaustiva spiegazione
ma che marca e modello di antenna cerco per questo nuovo lavoro ?


ho seguito con interesse tutto il post perchè anch'io mi trovo nella stessa situazione e cioè..
MH con tetto in plastica, antenna da 80 cm senza piano di massa (mi sembra che si chiami Alan 27 camper) e ricezione/trasmissione molto ma molto limitata nella distanza.
ora vorrei cimentarmi anch'io nella messa in opera di questi radiali e la mia domanda è: posso usare la stessa antenna che ho attualmente in opera (in pratica aggiungendo solo i radiali) o devo mettere una nuova antenna tipo la Midland Picco 70 ?
grazie.

In risposta al messaggio di flavius67 del 24/10/2017 alle 23:06:18

Confermo quanto scritto  l’altro equipaggio mi sentiva ma io non sentivo loro che mi parlavano , se accorciavamo la distanza tra mezzi era ok

Addirittura commosso...

Rispondendo alla domanda, relativamente al piano di massa "più ce ne è e meglio è", ma non mi metterei a giocare al meccano con pezzi di bandelle per creare un reticolo, altrimenti invece delle bandelle in alluminio potrebbe utilizzare una rete in maglia d'acciaio o di alluminio (quelle ad esempio per intonaci, o per i pollai) da stendere sopra il tetto.

Io suggerisco di iniziare con 4 radiali, all'occorrenza può sempre aggiungerne di altri o se ha delle barre porta tutto in alluminio (come ho io) potrebbe provvedere a collegarle tra loro ed il tutto al piano di massa (soluzione che ho adottato io) ottenendo una bella superficie utile.

Nel mio caso ho fatto così (disegno in scala approssimativa ma coerente):

in verde il piano di massa realizzato unendo il porta tutto in alluminio (tratteggiato) al gruppo di 4 radiali e stilo posti tra condizionatore e gli oblò posteriori. Unica accortezza, assicurarsi un ottimo collegamento elettrico tra i componenti (grattare i punti a contatto, serrare bene, rivestire).

I miei radiali sono composti da 4 bandelle da 1mt di lunghezza fissate elettricamente e incollate al tetto come spiegato prima, stilo "Midland Picco".

Sarebbe bello risentire qualcuno via radio, per ora solo uno spagnolo (ero in liguria e facendo una prova mi ha risposto il tizio da un "san qualcosa" sul mare) e qualche camionista.

In risposta al messaggio di tommaso52 del 25/10/2017 alle 08:28:10

ho seguito con interesse tutto il post perchè anch'io mi trovo nella stessa situazione e cioè.. MH con tetto in plastica, antenna da 80 cm senza piano di massa (mi sembra che si chiami Alan 27 camper) e ricezione/trasmissione

molto ma molto limitata nella distanza. ora vorrei cimentarmi anch'io nella messa in opera di questi radiali e la mia domanda è: posso usare la stessa antenna che ho attualmente in opera (in pratica aggiungendo solo i radiali) o devo mettere una nuova antenna tipo la Midland Picco 70 ? grazie.

...

Cambi l'antenna, quella che preferisce ma non "senza piano di massa" come quella attualmente in suo possesso.

Un saluto

In risposta al messaggio di flavius67 del 24/10/2017 alle 23:07:31

Ringrazio della chiara ed esaustiva spiegazione ma che marca e modello di antenna cerco per questo nuovo lavoro ?

Personalmente ho una "Midland Picco" ma è solo un esempio, ce ne sono per tutti i gusti.

In risposta al messaggio di flavius67 del 24/10/2017 alle 19:55:07

Anche io ho lo stesso problema , mi sentono ma in ricezione sono sordo  questo perché ho montato una antenna  molto lunga piazzata su una staffa fissata al telaio  che esce dalla presa d’aspirazione dell iveco 35/12

e questa installazione come scrivevo sopra mi sentono lontano ( credo ) ma già a 500 mt non sento il camper che mi sta davanti .  Quindi voglio rimettere le mani su questa cosa e devo cominciare dall’antenna da ricomprare poiché la mia è troppo alta  quindi accetto un consiglio da voi tecnici  su quale modello da montare da tetto .  Ho letto con molto interesse queste discussioni e ho capito che le barre di alluminio larghe 1 cm sono idonee a tale  progetto . Quanto devono essere lunghi questi 4  radiali ?  Premesso che verrà installata su un tetto in vtr e farò come base dell’antenna  una struttura che ho visto sopra in foto  che dimensioni deve avere questo supporto ?  Per adesso grazie a tutti

...

Ciao,

nessuno ti ha detto che hai l'antenna parzialmente schermata dalla struttura metallica del camper?

In risposta al messaggio di alva.it del 25/10/2017 alle 13:33:17

Ciao, nessuno ti ha detto che hai l'antenna parzialmente schermata dalla struttura metallica del camper?

No!  poiché non ho preso seriamente questo discorso dato che il cb lo uso se lo uso 15 gg d’estate se sono in compagnia altrimenti rimane spento ,
quest’anno per esempio ero in compagnia di un altro equipaggio e spesso se non eravamo a vista e vicini avevamo difficoltà a pianificare le uscite autostradali o per due chiacchiere ,  premesso ciò
più tardi posto una foto della mia antenna e ti sarei grato se si potesse risolvere il problema altrimenti mi attivo con i consigli sopra citati

In risposta al messaggio di flavius67 del 25/10/2017 alle 14:00:12

No!  poiché non ho preso seriamente questo discorso dato che il cb lo uso se lo uso 15 gg d’estate se sono in compagnia altrimenti rimane spento ,  quest’anno per esempio ero in compagnia di un altro equipaggio e spesso

se non eravamo a vista e vicini avevamo difficoltà a pianificare le uscite autostradali o per due chiacchiere ,  premesso ciò  più tardi posto una foto della mia antenna e ti sarei grato se si potesse risolvere il problema altrimenti mi attivo con i consigli sopra citati

...



In risposta al messaggio di flavius67 del 26/10/2017 alle 10:56:26

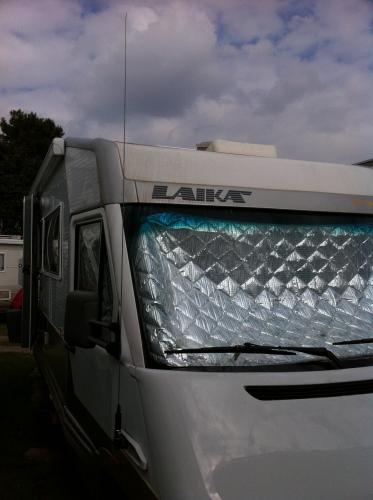

Ma buongiorno, è una situazione piuttosto "terribilina" questa installazione.. quasi totalmente schermata in direzione dello spigolo post sx del mezzo, assente di piano di massa verso tutto il lato dx e post.. preferisco non leggere cosa scriverà Alva...

In pratica buona solo per chi sorpassa :) .. secondo me un'installazione a tetto con antenna da 50cm e corretto piano di massa farebbe un successone, rispetto al "pennone" attuale.

In risposta al messaggio di flavius67 del 26/10/2017 alle 10:56:26



Ciao,

"RobVision" ha già detto tutto, o quasi.

Aggiungo solo che un'antenna per funzionare bene ha bisogno di essere a vista con l'antenna corrispondente, (in banda CB può anche non essere vero, se si cerca il collegameto a grande distanza).
Installare in basso le antenne è solo comodo per l'atto dell'installazione. Il resto lo stai sperimentando: sordità da "aplifon". Ma stavolta nemmeno l'"amplifon" puo migliorare la situazione.
Le antenne vanno messe in alto. Già i tetti nostri mezzi sono alquanto bassi per un'installazione a regola. per avere una buona resa l'antenna dovrebbe stare almeno a 6 metri dal suolo. La tua è a 40 centimetri?

In resto le hai già letto.

In risposta al messaggio di alva.it del 26/10/2017 alle 20:14:17

Ciao, RobVision ha già detto tutto, o quasi. Aggiungo solo che un'antenna per funzionare bene ha bisogno di essere a vista con l'antenna corrispondente, (in banda CB può anche non essere vero, se si cerca il collegameto

a grande distanza). Installare in basso le antenne è solo comodo per l'atto dell'installazione. Il resto lo stai sperimentando: sordità da aplifon. Ma stavolta nemmeno l'amplifon puo migliorare la situazione. Le antenne vanno messe in alto. Già i tetti nostri mezzi sono alquanto bassi per un'installazione a regola. per avere una buona resa l'antenna dovrebbe stare almeno a 6 metri dal suolo. La tua è a 40 centimetri? In resto le hai già letto.

...

Grazie , mi avete demolito con le vostre
Opinioni  sul mio montaggio
“ fai da me” , la cosa è irrecuperabile ! .
Provvederó alla risuluzione del mio caso
con radiali e scatola in alluminio messa sul tetto come consigliato da RobVision
e con antenna nuova da 80 cm
grazie di nuovo

In risposta al messaggio di flavius67 del 28/10/2017 alle 08:24:36

Grazie , mi avete demolito con le vostre  Opinioni  sul mio montaggio “ fai da me” , la cosa è irrecuperabile ! .  Provvederó alla risuluzione del mio caso  con radiali e scatola in alluminio messa sul tetto come consigliato da RobVision e con antenna nuova da 80 cm  grazie di nuovo

Il vantaggio è che volendo può assemblare tutto al banco, e solo all'atto della posa in opera metterlo su tetto, con tutta la comodità che ne deriva.

Il punto d'ingresso per il cavo d'antenna è già pronto?

Nel caso servisse io ho utilizzato la stessa tecnica (scatola di alluminio) con ampia fresata sopra armadio e svariati giri di sigillante tra foro e bordo della scatola, con i pressacavi stagni poi ho fatto entrare tutto (antenna, FV) mettendo una seconda protezione (corrugato da esterni per avere flessibilità) che si incastra perfettamente sopra i pressacavi ad evitare irraggiamento diretto del contenuto, il tutto fermato per sicurezza da solito giro di sigillante.
Con i supporti a U per tubi elettrici incollati al tetto ho provveduto a guidare e bloccare il corrugato fino alle destinazioni, tenendolo così sollevato dal tetto di circa 1cm evitando che interferisse con il naturale deflusso dell'acqua; per un migliore risultato si posso usare i tubi rigidi e relative curve, ma poi non si riescono ad innestare sopra i pressacavi.

Ok ho detto tutto, buon lavoro
