Antenna radio CB

 mannaggia Alva, lo dici solo ora che si possono montare 6 antenne ?! Mi tocca modificare tutto l'impianto, io ne ho messa solo una

Emiliano

quella sul cofano e' piu' che sufficiente se usi una buona staffa e hai cura di mettere a massa il cofano stesso (tieni presente che le cerniere e il blocco di chiusura NON fanno contatto a massa in modo efficace. Basta collegare una trecciola di rame tra cofano e telaio (ci sono diversi bulloni ai quali montare un occhiello). Con questa accortezza, con una antenna Sirio da 1,2 metri ottengo ros < 1.3 su tutti i 40 canali. Se uso la Sirio da 1,8 metri, ho ros < 1.5 da 26800 a 29000 khz. Portata, quanto basta, non meno di 20km dappertutto ma ho fatto collegamenti anche di migliaia di KM in propagazione.

Ciao Alva, approfitto della tua rinomata conoscenza sull'argomento per porgerti un quesito: ho acquistato una Sirio Antenne TURBO 1000 e devo montarla su camper nuovo. Non volendo installarla a tetto (per non aumentare l'altezza del veicolo) vorrei installarla sul cofano (su meccanica DUCATO). Vedo dal tuo precedente intervento che è un errore installarla sul finachetto ma deve essere installata sul cofano (confesso che su di un mio precedente camper era su fianchetto). Credo però che sia praticamente impossibile installarla centralmente sul cofano (foss'altro per un problema esterico e di visibilità). Dove consiglieresti di installarla? Hai magari una foto che possa essere esplicativa? Credo sia un argomento che possa interessare anche altri nel proseguo. Se l'argomento fosse già stato discusso apprezzerei anche il solo link al 3D.
Grazie in anticipo.


So che non è il tuo caso, ma in generale:

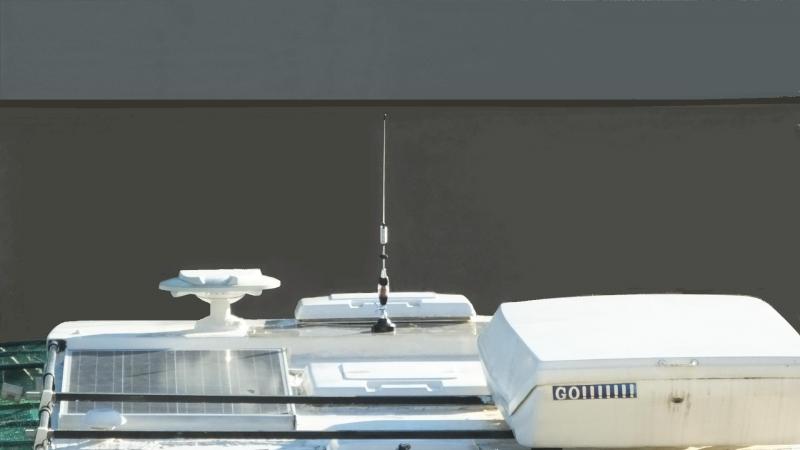

-L'antenna sarebbe da montare nel centro del tetto.

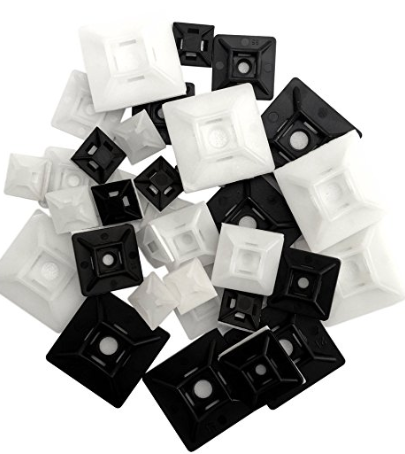

-Nel caso il tuo tetto non sia metallico, dalla calza del cavo antenna (presumibilmente un RG58) ci saldi con lo stagnatore 4 fili di rame da 2,5mmq (quelli da impianto di casa per capirsi) lunghi circa 1m e li fissi sul tetto in modo da formare una croce. Io li ho fissati usando delle piccole basette di plastica, con l'adesivo e ed il gancetto per le fascette (Vedi foto).
-Una volta collegato il cavo antenna al CB, con il rosmetro dovrai tarare l'antenna seguendo le istrizioni che troverai nella confezione del rosmetro stesso.
-Il massimo è avere ROS 1:1 su tutti i canali, io ho 1:1 sull'1 ed 1:1,5 sul 40... poco male, tanto o sono sul 5 o sull'11...
-La lunghezza del cavo dovrebbe essere multipli di 44cm... ammetto che non ho rispettato questa misura... ho steso il cavo ed ho tagliato... Pazienza! :-)

https://officinahf.jimdo.com/an...



Grazie Alva. Il supporto che hai postato l'avevo sul precedente camper abbinato ad una LEMM AT 106. Non è mai andata bene (nonostante ROS accettabilissimi) ma ho il sospetto, a questo punto, che il problema fosse altrove. Ho un Alan 48 Old ma ho il sospetto che il precedente proprietario vi abbia messo le mani per "dargli una spinta" e che questo possa essere la vera causa della trasmissione non ottimale.
Tanto per essere maggiormente preciso non chiedo la luna, chiedo di poter trasmettere e ricevere in autostrada al massimo a 2/3 km con i miei compagni di viaggio, per distanze maggiori c'è il cellulare...

Ciao,
    l'indicazione dei 44cm l'ho trovata qui:

https://officinahf.jimdo.com/an...



Solo una curiosità, diciamo così, per cultura generale (non monterò mai un cb):

Pur avendo un background elettronico, di trasmissioni non ci ho mai capito niente.
Ma il concetto di "piano di massa" mi è chiarissimo.
Come mi è chiaro che un'antenna montata su un fianco non ne ha.

Non lo è come lo ottengano i camionisti che nel 90% dei casi hanno l'antenna montata sulla grondaietta della cabina guida.

Grazie,

Max

Alva ha ragione, sullo specchietto l'antenna non andra' mai bene. Montare l'antenna sul tetto (in vtr), con i 4 radiali simmetrici come dice Alva e' la soluzione migliore, ma ha 2 aspetti negativi. 1) per motivi di ingombro, l'antenna non puo' essere molto lunga ed efficiente, se superi i 4 metri totali, batterebbe sotto tutti i ponti bassi. 2) l'installazione non e' pratica come un'antenna montata sul cofano. Per il resto solo vantaggi.
Io ho preferito montare un'antenna ad alta efficienza, (1,8 metri) ma sul cofano che insieme al blocco motore e al telaio offrono un discreto piano di massa. Ho anche io la Sirio 1000 ma anche la sirio 5000 (mi pare si chiami cosi') che e' molto piu' lunga. Entrambe danno ros 1.1 su tutta la banda cb, ma la 5000 ha una larghezza di banda di 2mhz vs i 500khz della 1000.
La soluzione del cofano e' ottima sulla banda CB, addirittura io sulla stessa staffa monto anche un'antenna motorizzata con 2 stili di misura diversa , oltre ad una antenna caricata per la frequenza di 3,6 mhz e con tutte riesco a trasmettere a centinaia o migliaia di KM. Unico difetto di questa installazione e' che il lobo di irradiazione non e' regolare come quello di un'antenna con 4 radiali simmetrici, ma irradia meglio nella direzione prospiciente il piano di massa (si comporta un po' come un'antenna di tipo boomerang). A 5km riesci a farti sentire anche dai camper che montano antenne finte come quelle senza piano di massa. Tra camper con antenne efficienti o tra camper e antenne da base, si va dai 20 ai 50 km senga grossi problemi.

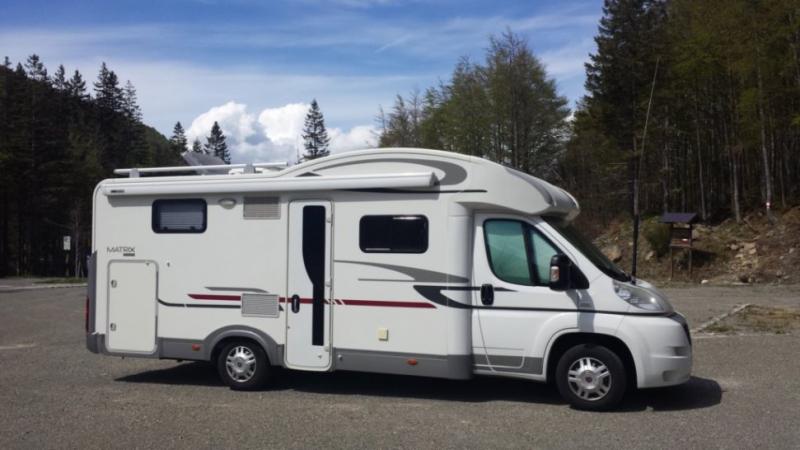

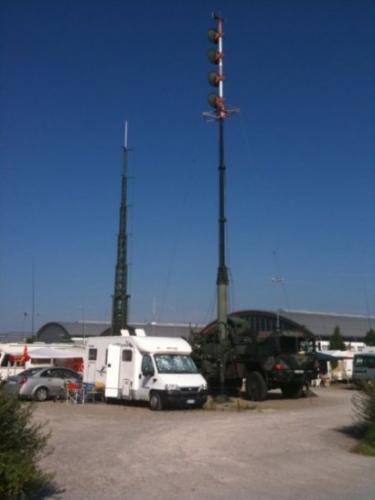

Nel week end usero' il camper per andare alla fiera dei radioamatori di Montichiari e poi al lago di Garda e ti faro' vedere da vicino i dettagli dell'installazione. Nel frattempo ecco la foto del mio camper con l'antenna motorizzata... metto anche la foto di una installazione mobile ideale :)
ma questa non e' alla portata di tutti eheheh.





...infatti... da buon spella-fili me se sono un po’ fregato di questa sottigliezza da ingegnere-radioamatore ed ho tagliato dove mi era comodo...
:-)

grazie Alva , per hamradio deluxe ho risolto, ho trovato una copia da installare che avevo su un vecchiobackup.. io sono già a Montichiari, sono con altri 2 equipaggi e siamo in camper nel parcheggio grande a fianco dei padiglioni! Per comodità avrò acceso un PMR sul canale 8 per la YL che mi aspetta sul mezzo. Se hai un portatile bussa !
nel pomeriggio poi ci spostiamo sul lago d’iiseo fino a domenica.

antenna cb

Sono in ascolto!

Ecco la mia staffa da cofano

capita! trovato qualcosa di interessante?

In risposta al messaggio di golfpapa del 11/03/2019 alle 14:05:50

Vengo nuovamente a rompere...ho ben chiaro il tuo teorema sulla dispozione dell'antenna sul tetto del VR, dei radiali che essendo ancorati al tetto in vtr restano isolati dalla massa del veicolo, ma se mi suggerisci di piazzare

l'antenna sul cofano e iw5ci mi consiglia di collegare lo tesso con una robusta treccia al telaio...la calza del cavo d'antenna non verrà ugualmente collegata a massa?    Grazie.

...

In pratica i radiali servono a creare una sorta di "Parabola Invisibile" per la trasmissione delle onde radio.
Le parabole che abbiamo sul tetto di casa concentrano le onde radio su un aggeggio elettronico che ci permette di vedere le trasmissioni TV che arrivano da un satellite, i radiali su un'antenna fanno un po' la stessa cosa ma lavorando al contrario, creano una sorta di specchio immaginario e fanno si che l'onda di radiofrequenza che esce dall'antenna possa essere propagata. In mancanza di questa "parabola" (mi perdonino i puristi...) le radiofrequenze trasmesse dall'antenna non faranno che pochi metri...

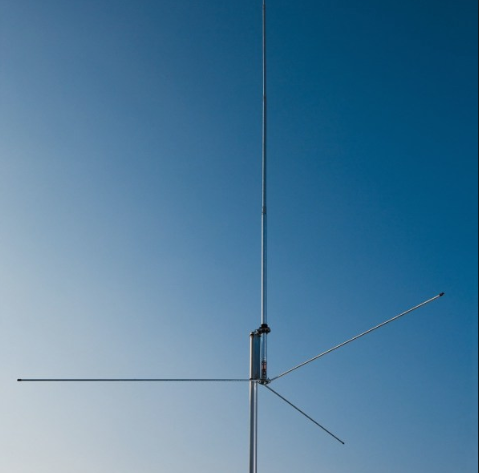

Nel caso ti capitasse di vedere sul tetto di qualche tuo vicino un'antenna come quella che ti allego in foto, i radiali che tu posizioni sul tuo VR e che avrai stagnato alla calza del cavo di antenna, fanno il lavoro di quei pezzi di alluminio, fissati alla base dell'antenna e paralleli al terreno.




Nel caso in cui il tuo VR abbai un tetto in lamiera oppure se vai a fissare la tua antenna al cofano metallico, i radiali non ti serviranno.
Purtroppo però il cofano avrà una ricezione ed una trasmissione molto limitata a confronto del tetto dove l'antenna ha "campo libero".

Io ho preso una nuova antenna vhf/uhf per il camper della Diamond completamente flessibile AZ507FX montata sul tetto del camper. In questo modo non devo abbatterla tutte le volte che entro in rimessaggio. Un tester, e minuterie varie. Poi siamo andati al lago D'Iseo e passato una bella domenica di sole.
Tornando alle antenne, il cofano insieme a tutto quello che sta sotto l'antenna fanno la stregua dei radiali messi a croce su un tetto in VTR. Non e' la soluzione perfetta, ma il ros sara' comunque buono e la portata piu' che decente. Collegare il cofano al telaio, migliora la prestazione del sistema di antenna, perche' il cofano non e' connesso al telaio in modo realmente efficace attraverso i cardini e il gancio di chiusura. Mettendo un cavo tra il sotto del cofano e il blocco motore ha notevolmente migliorato la risonanza dell'antenna.

Mi collego a questa discussione per chiedere un consiglio , che antenna da tetto mi consigliate che abbia un buon rapporto qualità prezzo per poi
fissarla su una scatola con annessi radiali in rame ? Grazie
