In risposta al messaggio di Laikone del 16/09/2026 alle 09:16:13È li che và

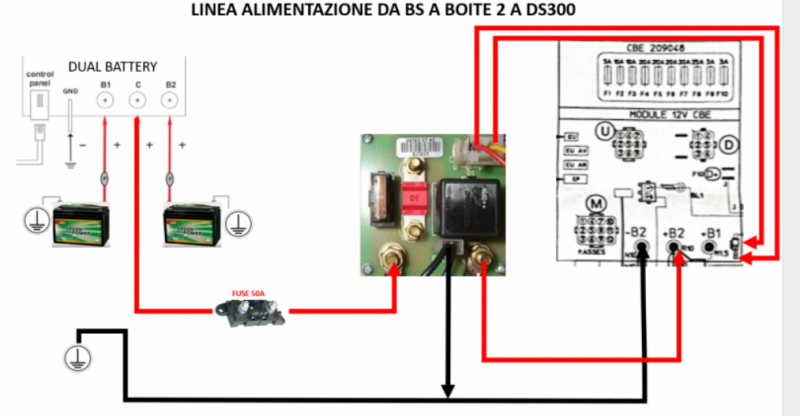

se quei 13.5 li avevi sul cavo rosso della boite 2 a quadro spento direi che siamo a buon punto. Segui il cavetto ROSSO che parte dalla boite 2 e vai a collegarlo come questo schema:
In risposta al messaggio di Laikone del 16/09/2026 alle 09:16:13
se quei 13.5 li avevi sul cavo rosso della boite 2 a quadro spento direi che siamo a buon punto. Segui il cavetto ROSSO che parte dalla boite 2 e vai a collegarlo come questo schema:
È li che và In risposta al messaggio di Lukas1 del 16/09/2026 alle 09:39:29così a sensazione collegherei il cavo della boite o al rosso o al grigio.

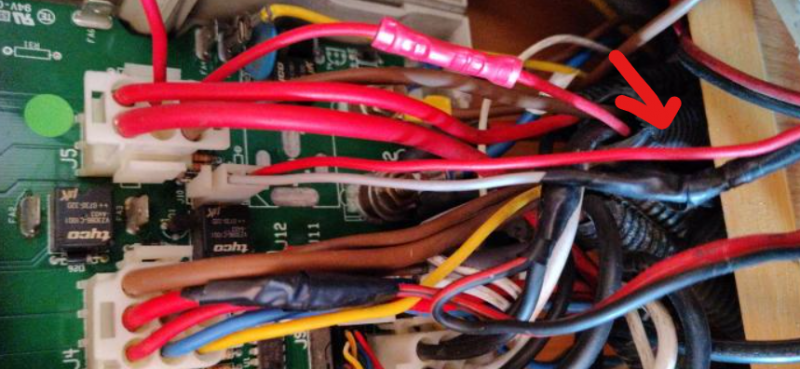

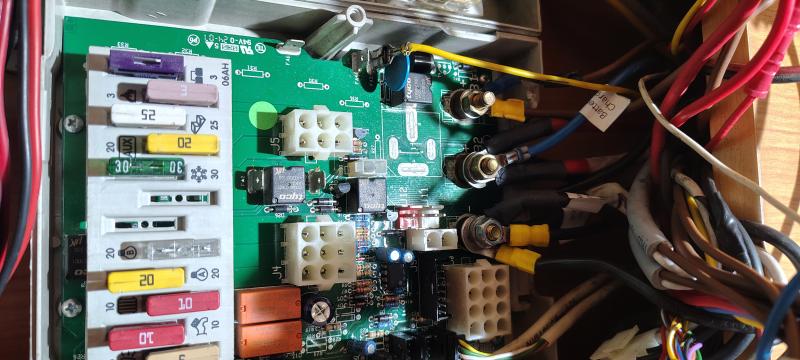

È li che và Sul suo attacco nella ds300 Grigio rosso nel centro. Da rosso giallo si trasforma in grigio rosso in uno spinotto a vista
.png)
In risposta al messaggio di Laikone del 16/09/2026 alle 10:36:01II cavetti rosso e giallo partono dalla boite dervizi ed arrivano alla ds300 .
così a sensazione collegherei il cavo della boite o al rosso o al grigio. Ma farei prima alcuni controlli... il cavetto rosso dovrebbe essere, stando agli schemi che ho trovato sul web, il positivo che arriva dal caricabatterie230V, controlla se è veramente così, collegando il mezzo alla 230V e controllando con il tester se arriva tensione sul cavetto, non sulla ds300. Il grigio, è il segnale della chiave girata. Cavetto rosse e grigio PORTANO tensione alla DS300, non è la DS300 a dare loro tensione.
In risposta al messaggio di Lukas1 del 16/09/2026 alle 12:22:48Fatti una domanda: cosa da consenso al pannello di controllo per fargli capire che c'è una fonte di energia disponibile?
Con tutto attaccato ponticellando rosso e giallo funziona tutto però abbiamo sempre centralina attaccata,e come aveva detto Ufotografol mettere un interruttore. Però vorrei evitarlo se possibile
In risposta al messaggio di Lukas1 del 16/09/2026 alle 12:22:48non vanno ponticellati rosso/giallo sulle boite, perchè se fai così il relias della boite sarà sempre chiuso e quindi la corrente di potenza arriverà sempre alla ds300.
Con tutto attaccato ponticellando rosso e giallo funziona tutto però abbiamo sempre centralina attaccata,e come aveva detto Ufotografol mettere un interruttore. Però vorrei evitarlo se possibile
In risposta al messaggio di Laikone del 17/09/2026 alle 08:39:07Esattamente ciò che penso pure io.
non vanno ponticellati rosso/giallo sulle boite, perchè se fai così il relias della boite sarà sempre chiuso e quindi la corrente di potenza arriverà sempre alla ds300. A mio modo di vedere le cose, quel rosso dellaboite, potrebbe essere il positivo che portato alla ds300 permetterà di attivare/disattivare il relias della boite2 dal pulsante della centralina. Ciò significa che, il rosso che parte dalla boite 2 arriva in ds300 portando il positivo permanente alla ds300, e sulla ds300 dovrebbe essere presente un' altra connessione alla quale andrebbe collegato il filo GIALLO. Rosso e giallo dovrebbero entrare in collegamento tra loro SOLO premendo il pulsante sulla centralina facendo chiudere il relais della boite2 accendendo così la centralina.
In risposta al messaggio di banoyo del 17/09/2026 alle 09:08:28concordo, ma i macellai che hanno messo mano a quell'impianto hano fatto un casino allucinante dal quale uscirne è complicato.
Esattamente ciò che penso pure io. Unica cosa è che quei fili rosso e grigio non sono originali, potrebbero aver modificato la posizione originale...non ci sarebbe motivo di fare quella giunta ( rosso/grigio con rosso/giallo) se non per modificare qualcosa

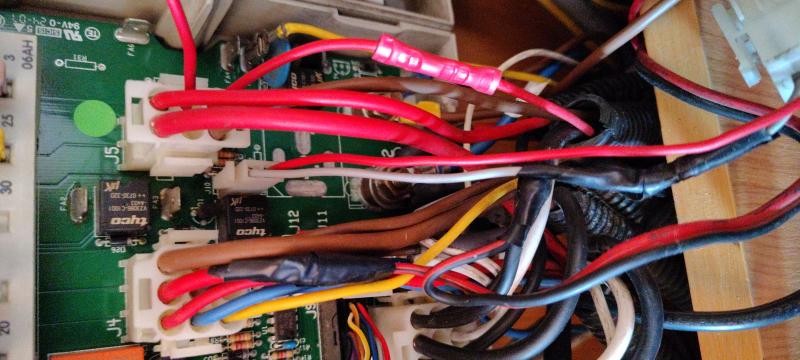

In risposta al messaggio di banoyo del 17/09/2026 alle 09:08:28Booh,rosso e giallo che diventano grigio rosso anche per lunghezze e tipologia spinotti mi sembrano originali,poi non c'è altri posti dove potrebbero andare,l'unico dubbio è che li vedo nastrati non vorrei che c'era innestato qualcos'altro, magari wuel rosso da 0,75 mozzato
Esattamente ciò che penso pure io. Unica cosa è che quei fili rosso e grigio non sono originali, potrebbero aver modificato la posizione originale...non ci sarebbe motivo di fare quella giunta ( rosso/grigio con rosso/giallo) se non per modificare qualcosa
In risposta al messaggio di Lukas1 del 17/09/2026 alle 13:36:34Come arrivano quei cavi poco importa, basta che sai quale il giallo e quale il rosso, puoi fare una prova come suggerito già in un post precedente.
Booh,rosso e giallo che diventano grigio rosso anche per lunghezze e tipologia spinotti mi sembrano originali,poi non c'è altri posti dove potrebbero andare,l'unico dubbio è che li vedo nastrati non vorrei che c'era innestato qualcos'altro, magari wuel rosso da 0,75 mozzato
~2(1).jpg)
In risposta al messaggio di Szopen del 17/09/2026 alle 13:45:51Ok dopo faccio partire degli spezzoni di filo dallo spinotto rosso e giallo e li porto nei punti indicati.

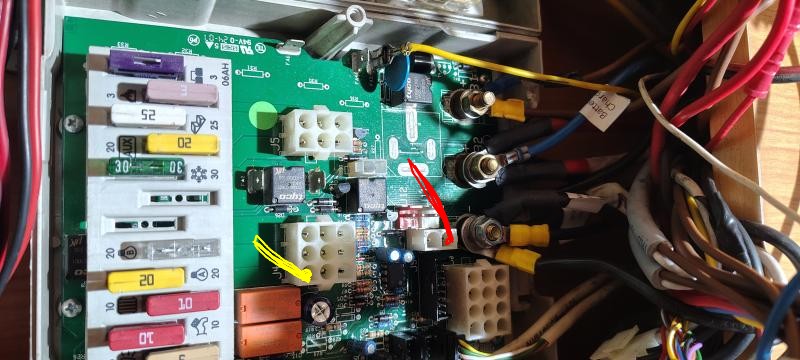

Come arrivano quei cavi poco importa, basta che sai quale il giallo e quale il rosso, puoi fare una prova come suggerito già in un post precedente. Comunque lo ripeto, assicurati quale sia il cavetto rosso proveniente dalrelè e collegarlo al PIN 2 del connettore J18 oppure JP18 in base alla serigrafia riportata sulla tua scheda poi collega il filo giallo al PIN 1 del Grosso connettore a 9 poli, sul manuale e contrassegnato con il numero 14, a breve aggiungo una foto. Ciro.
In risposta al messaggio di Szopen del 17/09/2026 alle 13:45:51Fatto ,come da schema purtroppo di accende pannello ma non utenze
Come arrivano quei cavi poco importa, basta che sai quale il giallo e quale il rosso, puoi fare una prova come suggerito già in un post precedente. Comunque lo ripeto, assicurati quale sia il cavetto rosso proveniente dalrelè e collegarlo al PIN 2 del connettore J18 oppure JP18 in base alla serigrafia riportata sulla tua scheda poi collega il filo giallo al PIN 1 del Grosso connettore a 9 poli, sul manuale e contrassegnato con il numero 14, a breve aggiungo una foto. Ciro.
In risposta al messaggio di Lukas1 del 17/09/2026 alle 17:22:56è impossibile... se è così significa che qualcosa non è collegato bene.
Fatto ,come da schema purtroppo di accende pannello ma non utenze
In risposta al messaggio di Laikone del 17/09/2026 alle 22:28:15Ero un po' di fretta ma i collegamenti anche se volanti mi sembravano fatti bene cmq riprovo oggi pomeriggio.
è impossibile... se è così significa che qualcosa non è collegato bene. Se il giallo è il filo che attiva il relias della boite quando riceve un positivo è di fatto impossibile che non funzioni. l collegamento suggeritoda szopen è una forzatura, ovvero all'accensione delle centralina, il pin a cui è collegato il cavo alimenta anche la stufa, quindi, controlla se la stufa puoi accenderla, perchè se va deve andare anche la boite
In risposta al messaggio di Lukas1 del 18/09/2026 alle 14:19:09Quale pannello di controllo hai?
Confermo Fatto allacciamenti provvisori come da disegno Si accende pannello ma non funziona niente neanche stufa. Tensione celho sul rosso che proviene dalla boite e basta
.jpg)
