In risposta al messaggio di Szopen del 18/09/2026 alle 14:20:38Cbe pc150
Quale pannello di controllo hai? Ciro.
In risposta al messaggio di Lukas1 del 18/09/2026 alle 14:51:24Il tasto accensione sul pannello comanda un teleruttore il quale a sua volta alimenta le bobine dei vari relè a bordo della centralina, c'è da lavorarci un bel po', devi cercare tester alla mano e senza filo giallo collegato, tutti quei vari scatolotti o relè che vedi sulla centralina.
Cbe pc150
In risposta al messaggio di Szopen del 18/09/2026 alle 15:09:20Connettori o relè,se relè dovrei smontare la ds300 e controllare le saldature dalla basetta sul retro
Il tasto accensione sul pannello comanda un teleruttore il quale a sua volta alimenta le bobine dei vari relè a bordo della centralina, c'è da lavorarci un bel po', devi cercare tester alla mano e senza filo giallo collegato,tutti quei vari scatolotti o relè che vedi sulla centralina. Devi trovare un segnale positivo 12V, naturalmente con pannello acceso, poi una volta trovato provi a collegarci il filo giallo. Ciro.
In risposta al messaggio di Lukas1 del 18/09/2026 alle 15:30:18Puoi fare un’altra prova, collega il rosso come ti ho detto ed il giallo sul contatto appena sopra, rosso su Pin 2 e giallo su Pin 1.
Connettori o relè,se relè dovrei smontare la ds300 e controllare le saldature dalla basetta sul retro

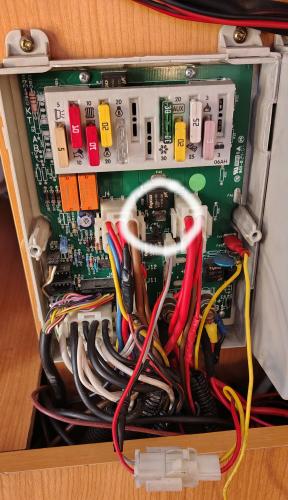

In risposta al messaggio di Szopen del 18/09/2026 alle 16:59:09PIN 1 Intendi quello cerchiato di bianco ?
Puoi fare un’altra prova, collega il rosso come ti ho detto ed il giallo sul contatto appena sopra, rosso su Pin 2 e giallo su Pin 1. Ciro.
In risposta al messaggio di Lukas1 del 18/09/2026 alle 17:15:24No quello appena sopra a quello dove ti avevo fatto collegare il rosso.
PIN 1 Intendi quello cerchiato di bianco ?
In risposta al messaggio di Szopen del 18/09/2026 alle 17:41:25Invertire ,

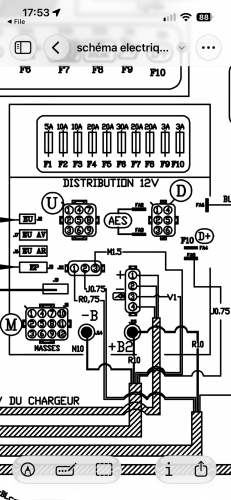

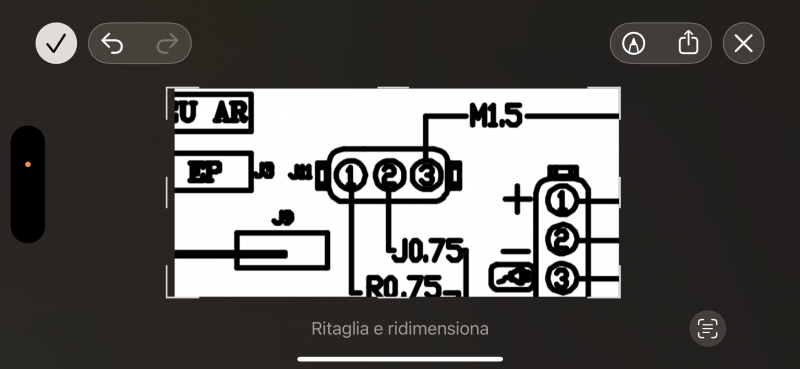

No quello appena sopra a quello dove ti avevo fatto collegare il rosso. Secondo lo schema originario della Trigano quel connettore dovrebbe essere a 3 contatti, dalla foto che hai postato della tua centralina se ne vedono solo 2. Ciro.
In risposta al messaggio di Lukas1 del 18/09/2026 alle 17:52:32Osserva le foto
Invertire , Il rosso al posto del grigio e il giallo al posto del rosso ? Cmq sulla basetta c'è J ed R
In risposta al messaggio di Szopen del 18/09/2026 alle 17:57:48
Osserva le foto quella sopra e la centralina, nella foto sotto il particolare ingrandito con i 2 contatti J ed R che vanno alla boite. non si legge molto bene ma questo connettore mi sembra serigrafato con J21 controlla. Ciro.

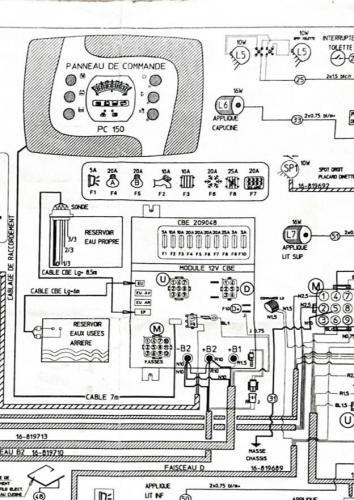

In risposta al messaggio di Szopen del 19/09/2026 alle 08:12:22È vero il disegno non rispecchia perfettamente la realtà , però solo on quel dettaglio.
Quello e' solo uno schema trovato forse a corredo ma non rispecchia la tua centralina altrimenti avresti 2 contatti nel punto cerchiato in blu sotto. Nello schema sono raffigurati 2 cavi di collegamento da 0,75mmq e' sonouno contrassegnati con R (Rouge) Rosso che va collegato al PIN protetto da fusibile da 5A e che va alla BS sulla volte 2 mentre il secondo J (Jaune) Giallo e' il ritorno che alimenta la bobina e va di conseguenza collegato all'altro PIN presente sulla boite.. Nel tuo schema sulla centralina questi 2 contatti sono a destra del morsetto B1, quello per la batteria motore prova a guardare bene li col tester se trovi una tensione 12V solo con pannello accesso, li ci va collegato il giallo per alimentare la bobina. Ciro.

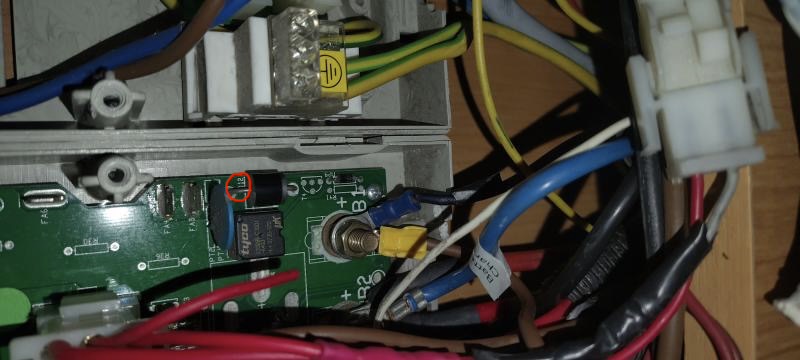

In risposta al messaggio di Lukas1 del 19/09/2026 alle 09:04:13Col filo rosso collegato come precedentemente detto accendi il pannello e prova a mettere il giallo a monte del diodo cerchiato in rosso nella foto.
.jpeg)
In risposta al messaggio di Szopen del 19/09/2026 alle 12:43:51Ok dopo provo
Col filo rosso collegato come precedentemente detto accendi il pannello e prova a mettere il giallo a monte del diodo cerchiato in rosso nella foto. oppure vedi col tester se leggi 12V a monte del diodo. Ciro.
In risposta al messaggio di Szopen del 19/09/2026 alle 12:43:51Stavo per saltare di gioia ma è stata breve.
Col filo rosso collegato come precedentemente detto accendi il pannello e prova a mettere il giallo a monte del diodo cerchiato in rosso nella foto. oppure vedi col tester se leggi 12V a monte del diodo. Ciro.
In risposta al messaggio di Lukas1 del 19/09/2026 alle 18:16:09No al contrario non può funzionare di sicuro, intanto però e' stato individuato dove collegare il filo giallo, cerco meglio un'altra strada per il filo rosso.
Ho fatto all'incontrario prima ho fatto gli attacchi volanti e poi ho controllato la tensione Tensione 0.89 la stessa se tocco il B2 della centralina
