Centralina CBE DS-300

In risposta al messaggio di macap del 24/06/2026 alle 09:14:30

Salve a tutti volevo sapere se qualcuno sa dove si trova il parallelatore su detta centralina, grazie

eccolo

In risposta al messaggio di macap del 24/06/2026 alle 09:14:30

Salve a tutti volevo sapere se qualcuno sa dove si trova il parallelatore su detta centralina, grazie

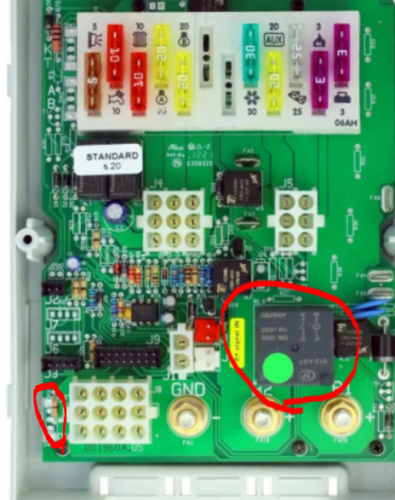

Se intendi disabilitarlo devi tagliare la R37, la trovi in basso a sinistra, è una 0 ohm , quindi in caso di bisogno puoi ripristinare con un semplice filo.

In risposta al messaggio di macap del 24/06/2026 alle 16:14:33

grazie per le risposte banoyo potresti indicarmela sulla foto di laikone grazie

ti rispondo io...

In risposta al messaggio di banoyo del 24/06/2026 alle 15:38:36

Se intendi disabilitarlo devi tagliare la R37, la trovi in basso a sinistra, è una 0 ohm , quindi in caso di bisogno puoi ripristinare con un semplice filo.

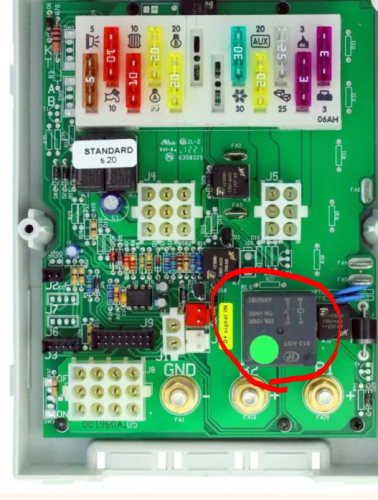

Eccola

Sul Faston FA4 (sulla destra vicino al relè) trovi anche il D+

In risposta al messaggio di macap del 24/06/2026 alle 16:14:33

grazie per le risposte banoyo potresti indicarmela sulla foto di laikone grazie

Le foto prese dal web mostrano la posizione di tale resistenza, il problema e che in realtà non la si trova in tutte le centraline, verifica se sei fortunato.

Ciro.

In risposta al messaggio di Szopen del 26/06/2026 alle 22:05:20

Le foto prese dal web mostrano la posizione di tale resistenza, il problema e che in realtà non la si trova in tutte le centraline, verifica se sei fortunato. Ciro.

Vero l’avevo letto, la mia è la 520-3 che è la terza serie

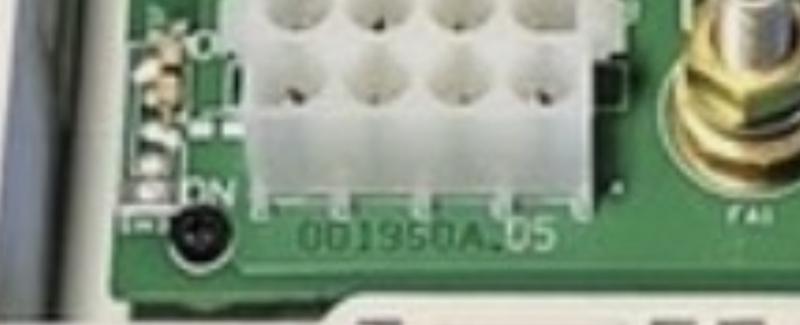

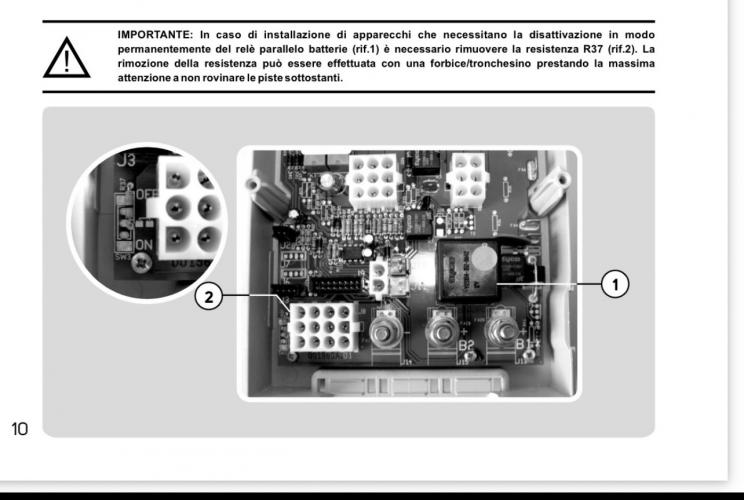

Questa c’è scritto 5 e sembra ci sia




Nelle note c’è scritto l’azione da fare
Ciro ma se non c’è come si procede?

In risposta al messaggio di Grinza del 26/06/2026 alle 22:23:37

Vero l’avevo letto, la mia è la 520-3 che è la terza serie Questa c’è scritto 5 e sembra ci sia Nelle note c’è scritto l’azione da fare Ciro ma se non c’è come si procede?

Antonio se la resistenza non e' presente ci sono almeno 2 modi ma si tratta in entrambi i casi o di tagliare una pista oppure dissaldare un contatto composto da una piccola ma generosa saldatura.

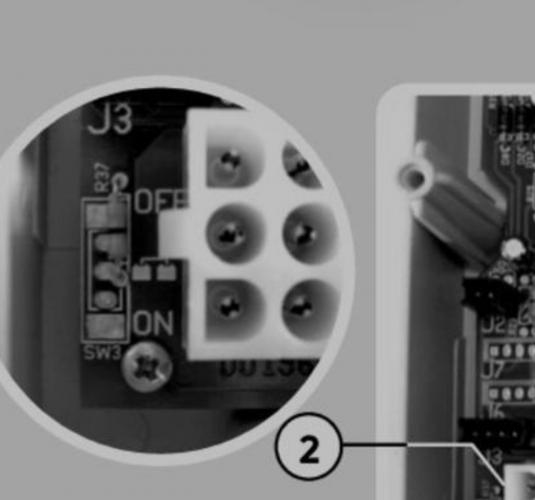

In genere si interviene sulla pista che si trova sul lato opposto del PCB esattamente dove vedi i punti della predetta resistenza (in alcuni casi si tratta di un un semplice ponticello) con serigrafia R37 come indicata in foto.

Su altra centralina cui discutemmo in altro topic qui sul forum e del quale ricordo parteciparono anche Tiziano (banoyo) e Marco (emme48), seguendo quella pista che in effetti e' un negativo, scovai dopo un ingrandimento della foto postata che vi era proprio a ridosso del relè di accoppiamento una bella pallina di stagno la quale una volta dissaldata interrompeva il negativo che serve all'alimentazione della bobina del relè stesso, di conseguenza, il relè rimane sempre aperto ed il parallelo non si avvera.
Sistema semplice, efficace e soprattutto reversibile con un punto di saldatura.

Ciro.

In risposta al messaggio di Szopen del 27/06/2026 alle 01:52:14

Antonio se la resistenza non e' presente ci sono almeno 2 modi ma si tratta in entrambi i casi o di tagliare una pista oppure dissaldare un contatto composto da una piccola ma generosa saldatura. In genere si interviene

sulla pista che si trova sul lato opposto del PCB esattamente dove vedi i punti della predetta resistenza (in alcuni casi si tratta di un un semplice ponticello) con serigrafia R37 come indicata in foto. Su altra centralina cui discutemmo in altro topic qui sul forum e del quale ricordo parteciparono anche Tiziano (banoyo) e Marco (emme48), seguendo quella pista che in effetti e' un negativo, scovai dopo un ingrandimento della foto postata che vi era proprio a ridosso del relè di accoppiamento una bella pallina di stagno la quale una volta dissaldata interrompeva il negativo che serve all'alimentazione della bobina del relè stesso, di conseguenza, il relè rimane sempre aperto ed il parallelo non si avvera. Sistema semplice, efficace e soprattutto reversibile con un punto di saldatura. Ciro.

...

Appena decido ti chiederò il mondo, intanto, sulla base della vostre discussioni sto facendo uno schema completo.

In risposta al messaggio di Grinza del 27/06/2026 alle 08:05:46

Appena decido ti chiederò il mondo, intanto, sulla base della vostre discussioni sto facendo uno schema completo.

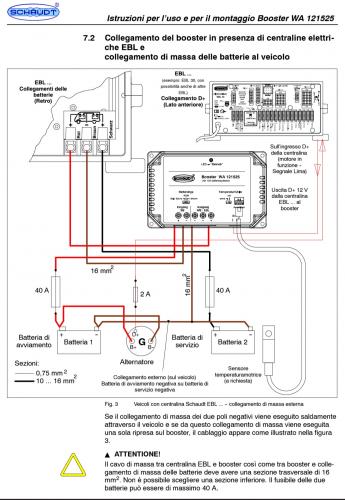

Se sul camper e' installata una DS-300 e non hai esigenze particolari con utilizzi di corrente in carica ed in scarica nell'ordine dei 40-50A, il metodo più semplice e' fare riferimento allo schema Schaudt tra EBL e boost WA-xxxxxx.

Inizierei a prendere spunto da qui



Ciro.

Alla fine ho appesantito il 3D, spero che l’amico che lo ha aperto abbia risolto il dubbio.
Come puoi vedere la DS300 ha diversi punti da lavorare per togliere il parallelatore, la tua richiesta però non dice perché ti serve sapere dove sta il relè.
Speriamo di averti risposto e mi scuso, ma spesso capita che l’aiuto è utile a diversi
