Collegamento 2 interruttori con una spia

In risposta al messaggio di Luca68luca del 06/10/2023 alle 17:02:50

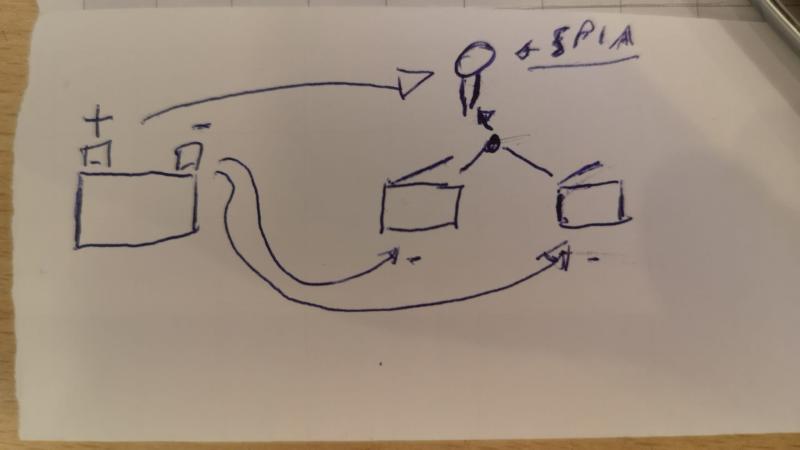

Ciao a tutti. Ho un problema con i collegamenti elettrici. Ho comprato 2 cric elettrici a pantografo, montati fissi (sottosopra) al telaio del camper per stabilizzare al momento del fermo per non che si muova troppo quando

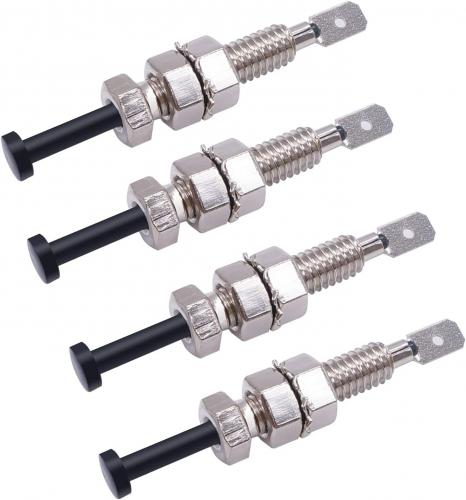

siamo all'interno. Vorrei collegare una spia di sicurezza per evitare di dimenticarmi i piedini abbassati e partire con spiacevoli conseguenze. I crick (piedini) sono dotati di microinterruttore fine corsa, devo solo montare la spia che si accenda quando sono abbassati (magari sotto chiave motore). Sicuramente è possibile perchè è come se fosse l'accensione della plafoniera dell'auto quando si aprono le porte ma non trovo nessuno schema in internet.... Mi hanno detto di mettere un relè a 5 poli che ho comprato, 1 micro interruttore per ogni piedino e una spia luminosa Grazie a chi mi può aiutare

...

Ma chi ti ha consigliato di prendere un relè a 5 poli (complimenti in 55  anni che gioco con l'elettronica ) è la prima volta che lo sento. Ma se hai 2 microswitch a cosa serve il relè?
io spero che ci sia qualcuno che ti posti uno schema perché è tanto semplice che è più difficile da dire che fare.
Semmai se nessuno si fa avanti domani se riesco ti aiuto.

Riscrivo meglio

Se anche non colleghi a massa o al positivo uno dei due poli della spia usando un led con una resistenza in serie da 1kohm e provi a mettere esattamente in parallelo al microswitch il led con la resistenza, questo dovrebbe mantenersi spento fintanto che il contatto del microswitch rimane chiuso (per il led è un corto circuito) ma quando arriva a fine corsa e si apre, attraverso il led scorrerà la corrente che attraversa la bobina del relè o del motore (non so come è fatto il circuito)
Il led ha una polarita se vedi che non si accende invertilo

Se in nessun caso si accende allora significa che la corrente che circola nella bobina non è sufficiente

in questo caso puoi procedere cosi
prima provi l'accoppiata LED resistenza tra positivo e negativo per individuare la polarita (che si accenda)

Poi mantenendo il negativo del led a massa vai con l'altro filo del led a toccare i contatti di un microswitch e azioni il motore, se le polarità del led sono giuste dovrai vederlo accendersi o spegnersi
fai la prova con entrambi i contatti e poi con l'altro microswitch
QUESTA PROVA NON PUÒ FARE NESSUN DANNO
se trovi che funziona ma al rovescio (acceso quando lo vorresti spento e viceversa)

capovolgi la polarita del led e mettilo sul positivo, prova a vedere se si accende mettendo il suo negativo a massa e poi fai la stessa cosa

con questo sistema individuerai quale accensione è quella che ti soddisfa e la realizzerai definitiva

Qualsiasi punto toccherai con il contatto del led non provocheŕa nessun corto circuito o guasto, può solo accendersi o rimanere spento il led

Ti ho dato queste indicazioni perchè non so di preciso come è fatto quel circuito

Potrebbe essere necessario aggiustare la resistenza per aumentare o diminuire la luminosita del led

Ciao Luca, non riesco aiutarti nei collegamenti, faresti troppe scintille ma ho letto che ti hanno già illuminato. Ti consiglio di mettere un cicalino al posto della spia perchè attira di più l'attenzione, poi vedi tu.

In risposta al messaggio di michele16 del 08/10/2023 alle 21:15:54

Ciao Luca, non riesco aiutarti nei collegamenti, faresti troppe scintille ma ho letto che ti hanno già illuminato. Ti consiglio di mettere un cicalino al posto della spia perchè attira di più l'attenzione, poi vedi tu.

Si hai ragione! Cicalino!

Ho visto e letto meglio, se i fine corsa vanno a massa non cambia nulla anzi è piu facile
Metti il negativo del led a massa (provalo prima)
e poi il positivo lo metti su un contatto e provi ad avviare il sollevatore

Se non funziona inverti il led e metti il suo positivo sul positivo di alimentazione e il negativo su uno dei contatti del fine corsa e prova
