Come collegare un Amperometro analogico alla BM?

In risposta al messaggio di robgiansante5 del 03/10/2020 alle 10:28:47

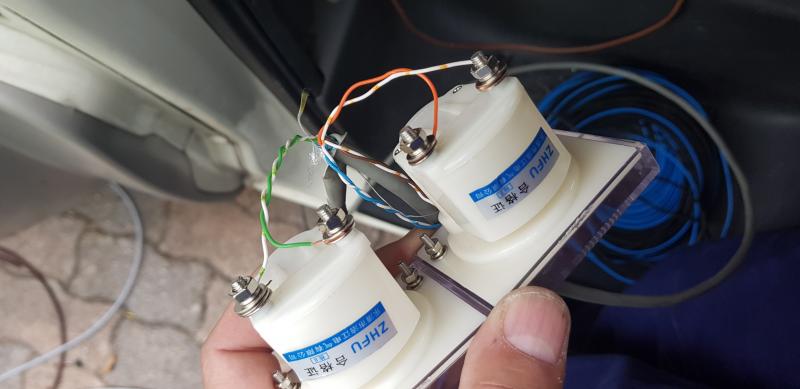

Sto provando a collegare, tramite uno Shunt, un amperometro analogico  per ognuna delle mie 2 batterie servizi. Ho preso spunto dal bravissimo Marco M48 ma purtroppo non ho capito se questo tipo di strumento analogico ha bisogno solo dei due fili che provengono dallo shunt oppure anche di alimentazione propria.

Gli strumenti analogici come quelli non hanno bisogno di alimentazione se non la piccola tensione dello shunt.
Il problema tuo è che quei strumenti, hanno già uno shunt (si spera visto che sono a bobina mobile) da 10A all'interno, così è descritto sul link che hai messo.
Per cui la misura con un ulteriore shunt esterno, risulterà errata. Occorre fare quattro conti per vedere cosa succede.
Renzo.

In risposta al messaggio di robgiansante5 del 03/10/2020 alle 10:28:47

Sto provando a collegare, tramite uno Shunt, un amperometro analogico  per ognuna delle mie 2 batterie servizi. Ho preso spunto dal bravissimo Marco M48 ma purtroppo non ho capito se questo tipo di strumento analogico ha bisogno solo dei due fili che provengono dallo shunt oppure anche di alimentazione propria.

Che shunt sono?
Su un amperometro dotato di shunt esterno, analogico o digitale che sia, la corrente misurabile si modifica cambiando lo shunt.

Quello strumento ha lo shunt interno e la corrente si modifica solo aprendolo per sconnettere lo shunt integrato, dopo puoi collegare quell'amperometro (che con questa operazione è diventato un voltmetro) esattamente come hai fatto te.

Poi però i numeri indicati non tornano più.
Sempre che lo shunt originale interno generi 75 millivolt a 10 ampere.

Avresti dovuto prendere due amperometri con shunt eserno...

Marco
