Cosa intende per load (amperometro e voltmetro)

---

Ok, grazie della consulenza, avremo occasione senz'altro di parlarne in seguito.
Renzo.


Buonasera, io ho uno strumento simile ma con uno shunt interno da 20Ah come devo collegarlo?

Se ti hanno dato uno schema, postalo, senza è difficile aiutarti....

Luca

---

La maggior parte degli strumenti in quel link sono carini, ma al tempo li scartai perché alimentati +12V e -12V o +15V e -15V.
Non è impossibile, ma bisogna metterci un bell'alimentatore... con stadio switching, perché bisogna alzare la tensione convertita in alternata per far funzionare il necessario circuito duale. Poi magari ci sono altri sistemi, ma siccome è lontanissimo dal mio mondo hobbistico e da quello professionale non li conosco.

Alla fine, però sono sicuro che il tutto costa **MOLTO** di più di un sensore a 5V.






Roberto
Laika Kreos 3002 (35C17-2005)

Si quello é vero, fra convertitore dc-dc e il resto si spende di più, anche il lem e piu costoso dell'allegro l'unico vantaggio è quello di non avere l'inserzione diretta sulla corrente da misurare.

E comunque complimenti perché il tuo lavoro da hobbista e' meglio di alcuni lavori fatti da professionisti ;-)

Luca

In risposta al messaggio di renzo07 del 20/01/2017 alle 12:54:20

Ok, grazie della consulenza, avremo occasione senz'altro di parlarne in seguito. Renzo.

---

Figurati!

Luca

Luca, non ti ho ancora ringraziato per le tue belle parole!

Roberto

In risposta al messaggio di Bob Plissken del 20/01/2017 alle 22:44:30

Luca, non ti ho ancora ringraziato per le tue belle parole! Roberto

---

Questo è lo strumentino che ho io, con spunt interno da 20 ah, come va collegato

In risposta al messaggio di popyss del 22/01/2017 alle 07:50:33

Questo è lo strumentino che ho io, con spunt interno da 20 ah, come va collegato

---

Ancora non si vede l'immagine.... prova a ricaricarla

Luca

Ora si vede!

Beh allora sembra semplice, dove è scritto DC IN colleghi con 2 fili di almeno 6mmq la BS, mi raccomando monta un fusibile da 20A vicinissimo al positivo della batteria, ai 2 morsetti load colleghi tutto quello di cui intendi misurare il consumo (sempre con la stessa sezione di filo 6mmq), mi raccomando NON attaccare l'inverter ai connettori load, portano al massimo 20A.
Luca

Si in effeti 6mmq da li non passano..... ma per 13 euro non credo potessero metterci qualcosa di più grande... non ha lo shunt esterno, è proprio uno scatolino che va inserito fra batteria e carico....

Eventualmente arrivi col 6mmq vicino allo scatolotto e poi con un mammut fai 4 mozziconi di filo da 2,5 mmq.

Luca

scusami iz4rws ma tutte le utenze sono collegate sul positivo della batteria e come faccio ad isolare l'inverter che è sempre collegato tra il positivo e il negativo della bs.
piccola precisione: il costo è di 9.50 euro compreso di spedizione.
Grazie

Lasci l'inveter collegato alla batteria con i suoi 2 fili e scolleghi solo il più e il meno che vanno alla centralina dei servizi.

Non è un lavoro difficile ma bisogna avere un po di manualità e un pizzico di esperienza.


Luca

In risposta al messaggio di Grinza del 23/01/2017 alle 11:36:22

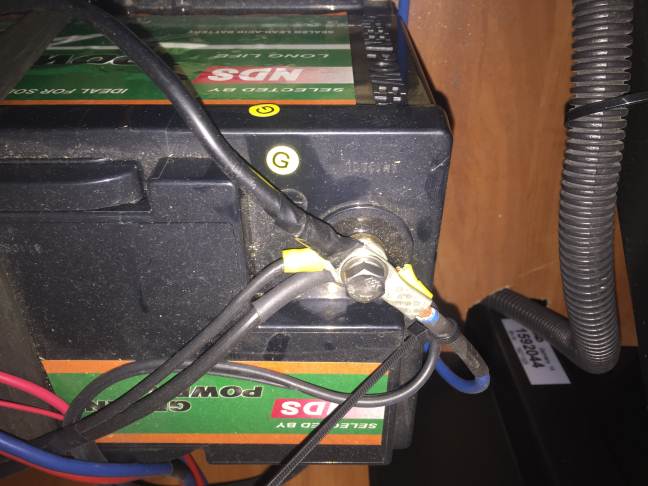

Rieccomi, dopo aver letto il commento di Topolone vorrei essere certo di fare una misura, se non precisa, almeno seria Nella mia batteria arrivano sul negati piu fili tra cui il negativa dell'altra batteria, ebbene i cavi

li devo mettere dopo lo shunt devo mettere dopo lo shunt solo il cavo che va a massa? oppure?   Se dovessi vivere un''altra vita farei gli stessi errori, solamente piú in fretta

...

---

Ciao Antonio,

Riporto quello che ha scritto Marco prima del mio intervento.
NULLA deve essere collegato al polo di piombo negativo della batteria a parte lo shunt.
Devi dunque portare tutti quei cavi dopo lo shunt compreso il cavo che va a massa.
