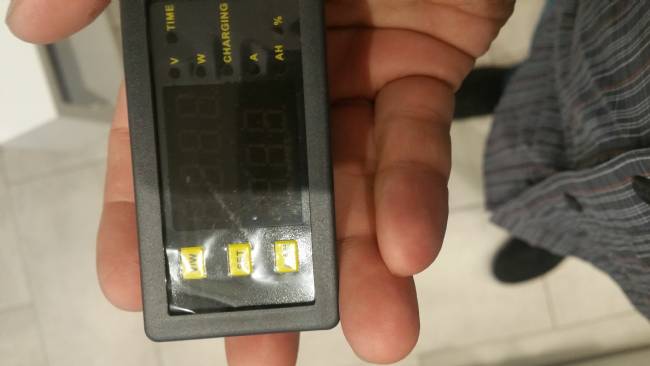

Montiamo un misuratore di corrente

Ciao,

non è corredato da resistenze shunt?

Ahi... ahi...ahi...
_____________ 73 de

alvaro IZ2MHT

La parte fuxia rettilinea è la resistenza Shunt.
Serve per non portare la corrente da misurare all'interno dello strumento. In pratica lo strumento misura i capi della Shunt, e ne trae la corrente che circola.

Se quello strumento di misura fa transitare la corrente dentro di se, serve solo per piccole correnti. e non certamente per misurare l'assorbimento di un inverter.
... forse ti hanno dato dei consigli un po' così... a spanne...

Questa è una resistenza Shunt:

_____________ 73 de

alvaro IZ2MHT

In risposta al messaggio di alva.it del 15/05/2017 alle 10:54:35

La parte fuxia rettilinea è la resistenza Shunt. Serve per non portare la corrente da misurare all'interno dello strumento. In pratica lo strumento misura i capi della Shunt, e ne trae la corrente che circola. Se quello

strumento di misura fa transitare la corrente dentro di se, serve solo per piccole correnti. e non certamente per misurare l'assorbimento di un inverter. ... forse ti hanno dato dei consigli un po' così... a spanne... Questa è una resistenza Shunt: 73 de

...

---

Alvaro, l'amperometro in questione ha lo shunt incorporato ma se neanche Roberto lo sa è meglio che lo usi come fermacarte .... per il suo bene ....
Ultimamente sul forum molti vogliono fare del "fai da te" senza le conoscenze minime necessarie e questo è pericoloso.
Stesso discorso per chi vuole mettere sul camper le batterie al litio senza prima documentarsi.


In risposta al messaggio di alva.it del 15/05/2017 alle 10:33:04

Ciao, non è corredato da resistenze shunt? Ahi... ahi...ahi... 73 de

---

che lo shunt sia gia dentro? Però da qualche parte dovrebbe esserci una istruzione o almeno i dati della massima corrente che puo transitare
____________________________________

Tommaso IZ4DJI

www.iz4dji.it

L'amico "Dash" asserisce che le Shunt sono interne:
// Misura fino a 30 A sia charge sia discharge, shunt incorporato, tensione da 0 a 120 V. //

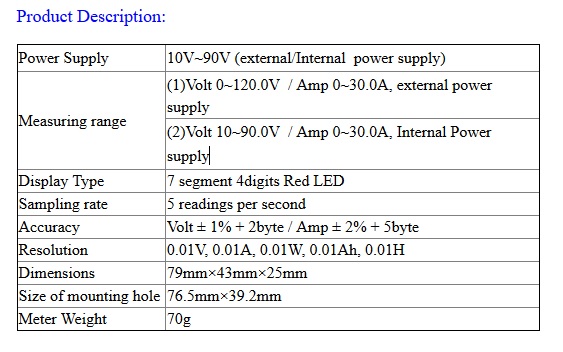

Leggendo le caratterisstiche, e soprattutto la corrente massima ammessa, salta fuori questo:

corrente massima ammessa 30 ampere!!!
Un po' poca (molto poca) per l'assorbimento di un'inverter...

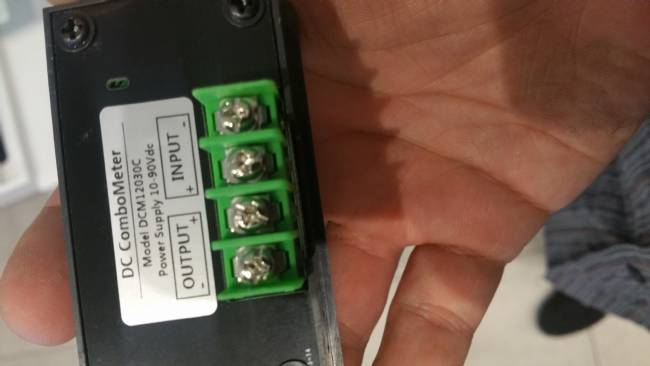

Io, da quelle connessioni a vite non ci farei transitare 3-5 ampere.

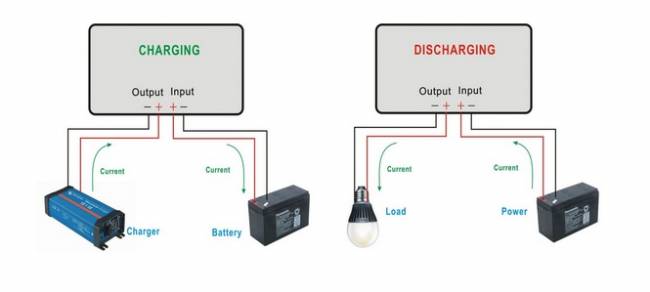

Questo è lo schema di montaggio:

_____________ 73 de

alvaro IZ2MHT

Come non essere d'accordo con l' amico Alvaro ("Io, da quelle connessioni a vite non ci farei transitare 3-5 ampere").
Da sempre mi chiedo perche' fra i tanti aggeggi piu' o meno utili installati dal costruttore sui nostri camper, non c'e' quasi mai l' amperometro, che pure - a mio giudizio - e' fondamentale per gestire in maniera corretta le risorse elettriche di bordo.
Un' altra considerazione: l' installazione di un amperometro con shunt e' - secondo me - operazione piuttosto delicata e comunque avere quel pezzo di ferro nudo sotto tensione che gira per il vano batterie mi crea un po' di preoccupazione.
Non capisco perche' siano poco diffusi gli amperometri con sensore ad effetto di Hall, la cui installazione e' sicuramente meno critica.
Parere personale, come sempre.

In risposta al messaggio di RobertoBcn del 15/05/2017 alle 13:13:54

Eh... allora ci avevo visto bene. Ha dei contatti ridicoli. Comunque mi sa che son 20 euro buttate. Mi sembrava troppo economico... Lavorare é veramente uno schifº: per convincerti a farlo ti devono pagare.

---

Ciao Roberto.
Non so quanto ti piaccia trafficare con gli apparati elettronici
Ma lo strumento che hai acquistato puo essere utile per monitare qualche specifica apparecchiatura di bordo (tv, ricarica pc / telefonini etc) che abbia un assorbimento non superiore ai 3 - 5 ampere).

In risposta al messaggio di salvatore del 15/05/2017 alle 12:37:24

Come non essere d'accordo con l' amico Alvaro (Io, da quelle connessioni a vite non ci farei transitare 3-5 ampere). Da sempre mi chiedo perche' fra i tanti aggeggi piu' o meno utili installati dal costruttore sui nostri

camper, non c'e' quasi mai l' amperometro, che pure - a mio giudizio - e' fondamentale per gestire in maniera corretta le risorse elettriche di bordo. Un' altra considerazione: l' installazione di un amperometro con shunt e' - secondo me - operazione piuttosto delicata e comunque avere quel pezzo di ferro nudo sotto tensione che gira per il vano batterie mi crea un po' di preoccupazione. Non capisco perche' siano poco diffusi gli amperometri con sensore ad effetto di Hall, la cui installazione e' sicuramente meno critica. Parere personale, come sempre.

...

---

Confermo quanto dici sui sensori ad effetto hall.
Il loro montaggio è molto semplice e funzionano molto bene.
Con il sistema che vedi sotto ho purtroppo anch'io dei "pezzi di ferro" ( alluminio ...) in tensione ma il vano batteria è chiuso e ci metto solo io le mani....




In risposta al messaggio di RobertoBcn del 15/05/2017 alle 13:13:54

Eh... allora ci avevo visto bene. Ha dei contatti ridicoli. Comunque mi sa che son 20 euro buttate. Mi sembrava troppo economico... Lavorare é veramente uno schifº: per convincerti a farlo ti devono pagare.

---

I contatti ridicoli potrebbero essere la cosa meno ridicola che c'è li dentro.

Le correnti elevate su componenti risicati producono fiamme, attenzione quindi a quello che si fa.
Come dice Topolone ci vuole un "minimo sindacale" per potersi cimentare in circuiterie sulle quali passano correnti importanti.

Marco.

In risposta al messaggio di Topolone del 15/05/2017 alle 14:31:50

Confermo quanto dici sui sensori ad effetto hall. Il loro montaggio è molto semplice e funzionano molto bene. Con il sistema che vedi sotto ho purtroppo anch'io dei pezzi di ferro ( alluminio ...) in tensione ma il vano batteria è chiuso e ci metto solo io le mani....

---

Non è vero che ci metti le mani solo te. a Cecina era tutto aperto e ci abbiamo messo le mani in 100, io di sicuro e una volta quando te non vedevi.

Marco.

In risposta al messaggio di Emme48 del 15/05/2017 alle 14:39:22

Non è vero che ci metti le mani solo te. a Cecina era tutto aperto e ci abbiamo messo le mani in 100, io di sicuro e una volta quando te non vedevi. Marco.

---

....tutte persone che sanno come mettere le dita sul fuoco senza scottarsi....

In risposta al messaggio di RobertoBcn del 15/05/2017 alle 14:34:01

Sí,  credo che per non buttarll lo monteró sul frigo a compressore, dovrei starci dentro (sui 5 ampere) Peró é certo che montato cosí ha poco senso. Avrei voluto montarlo in uscita dalle due batterie ma non ci penso nemmeno. Sai che bel fuocherello. Lavorare é veramente uno schifº: per convincerti a farlo ti devono pagare.

---

Anche uno spezzone di cavo (dalla batteria a massa o qualunque cavo o parte di impianto è uno schunt.)
Basta aggiungere un multimetro anche da 5 euro ed hai un misuratore di corrente bidirezionale (solo che non è tarato) e per farlo ci sono due modi : o ricerchi una lunghezza giusta o correggi la lettura del voltmetro.

ciao sono un nuovo camperista mi chiamo carlo ed ho fatto il camper primo peche amo viaggiare e vedere non sempre la stessa spiaggia poi sono un pescatore . ho comprato un camper ma siccome il vecchio propietario lo usava sempre e solo nei campeggi quindi allacciato a corrente continua non ha il pannello fotovoltaico e parlando invece con amici camperisti mi hanno detto che e' indispensabile il pannello fotovoltaico per chi come me fa campeggio libero alla ricerca  dell'oasi dove praticare il mio hobby ....
carlo maltempi

In risposta al messaggio di RobertoBcn del 15/05/2017 alle 14:34:01

Sí,  credo che per non buttarll lo monteró sul frigo a compressore, dovrei starci dentro (sui 5 ampere) Peró é certo che montato cosí ha poco senso. Avrei voluto montarlo in uscita dalle due batterie ma non ci penso nemmeno. Sai che bel fuocherello. Lavorare é veramente uno schifº: per convincerti a farlo ti devono pagare.

---

Anche uno spezzone di cavo (dalla batteria a massa o qualunque cavo o parte di impianto è uno schunt.)
Basta aggiungere un multimetro anche da 5 euro ed hai un misuratore di corrente bidirezionale (solo che non è tarato) e per farlo ci sono due modi : o ricerchi una lunghezza giusta o correggi la lettura del voltmetro.

In risposta al messaggio di RobertoBcn del 15/05/2017 alle 15:34:12

Titan, grazie ma passo il turno. Cercavo qualcosa di plug&play un pó come il monitor del pannello solare.  A vedere la foto sembrava ben diverso dal giocattolino che é arrivato, mentre sui 30 ampere massimi beh, devo

riconoscere che non ci ho fatto molto caso fidandomi di chi mi consigliava. Può succedere.    Lavorare é veramente uno schifº: per convincerti a farlo ti devono pagare.

...

---

Visto che mi sento tirato per i -pochi- capelli...

Nella discussione in oggetto si parlava di misurare perché scaldava un caricabatteria da 12A (o 10A? dalla foto non si capiva se 10 o 12).

Oltre a quel modello da 30A che segnalavo per la semplicità di installazione (shunt incorporato), il modello che consigliavo era quello da 100A, con un venditore più serio con qualche migliaio di feedback positivi, e soprattutto, con shunt esterno.

Magari leggere tutto aiuta...

Ciao da Dash
