Motorizzare scarico grigie

In risposta al messaggio di qwertyz del 26/01/2022 alle 18:22:25

nel mio camper ho uno scarico con valvola a sfera da 1 1/2 ma l'apertura e' con un rimando,un'asta lunga dove metto la sua chiavetta,giro e si apre...vorrei motorizzarla...sostituire la valvola originale eviterei anche perche'

e' incassato (grigie coibentate) e cmq vorrei evitare interventi che modificano gli impianti originali. Potrei quindi mettere un qualcosa x far ruotare l'asta,oppure mettere in serie una valvola a sfera motorizzata (c'è un tubo da 40 mm) ma queste valvole sotto al camper quindi esposte resistono?

...

Io sto valutando la stessa cosa e sto pensando di mettere una valvola a tre vie che risulti normalmente chiusa e quindi il flusso è  fermato dal rubinetto manuale. Quando invece viene azionata si apre il secondo passaggio e si scarica. Ne ho viste a 12 e 220v a seconda di come è fatto l impianto.ovviamente il rubinetto manuale deve essere fissato dopo la valvola. Tutto questo in teoria.  Ma ancora devo farlo. Per una buona valvola servono circa un centinaio di euro rischio buttarla dopo pochi utilizzi. Bisogna leggere le recensioni.. serve una valvola da 1,1/4" per il tubo da 40

Io ho fatto cosi , solo modifica al tubo cosi facendo in estate uso l'elettrica lascio aperta quella nella coinbentazione in inverno lascio aperta l'elettrica che ghiaccerebbe siccome e' esterna ed uso la sua originale che e' riscaldata.

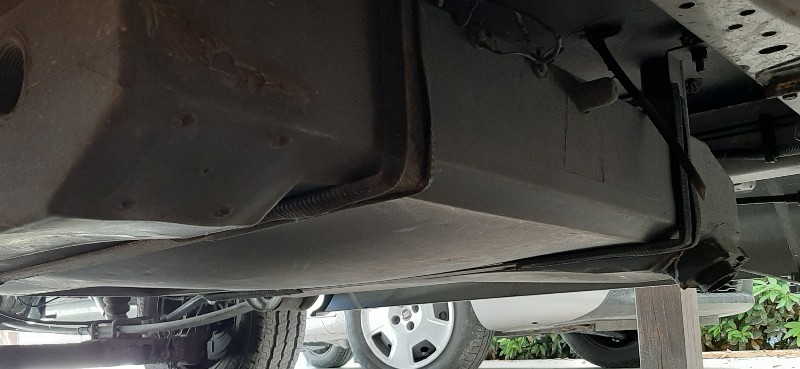

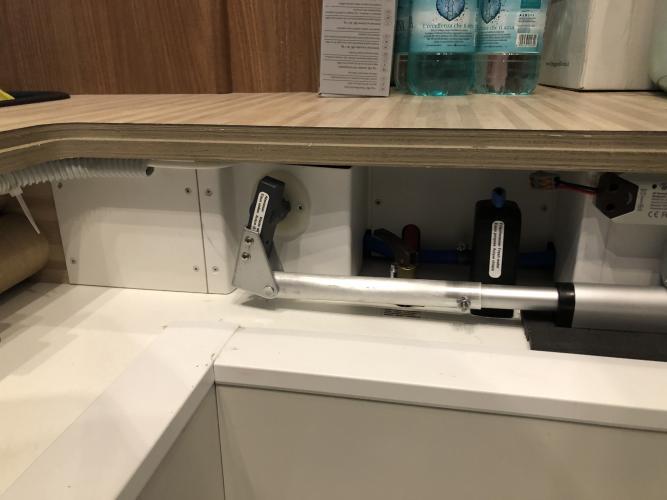

Io agevolato dal fatto che ho la maniglia interna ho installato un attuatore lineare che mi tira/spinge la maniglia.
L'attuatore è comandato da telecomando, non ho toccato impianto originale, in caso di suo blocco posso sganciarlo ed ho speso circa 60 €

Ciao,
a soluzione di Palmauro è la più pulita nel caso di valvola a sfera. L'attuatore va bene su valvole a baionetta (io ce l'ho così). Se vuoi fare una cosa molto economica puoi prenderti una valvola per irrigazione a 9v tipo questa che oltretutto regge una buona pressione che nelle grigie non hai!. Considerando che la apri si e no 100volte l'anno con una batteria da 9v all'anno te la caveresti facilmente oppure con riduttore di tensione potresti collegarti alla BS.
Ovviamente ci vogliono raccordi e interruttore per azionarla in una posizione comoda.

https://www.leroymerlin.it/prod...



In risposta al messaggio di Gra76 del 27/01/2022 alle 09:26:43

Ciao, a soluzione di Palmauro è la più pulita nel caso di valvola a sfera. L'attuatore va bene su valvole a baionetta (io ce l'ho così). Se vuoi fare una cosa molto economica puoi prenderti una valvola per irrigazione

a 9v tipo questa che oltretutto regge una buona pressione che nelle grigie non hai!. Considerando che la apri si e no 100volte l'anno con una batteria da 9v all'anno te la caveresti facilmente oppure con riduttore di tensione potresti collegarti alla BS. Ovviamente ci vogliono raccordi e interruttore per azionarla in una posizione comoda.

...

Quella valvola è da 3/4 o addirittura (forse) da 1/2, ce ne sono di più grandi, io comunque penso sia meglio motorizzare il comando attuale. Non so se ci siano gli spazi necessari, ma si potrebbe sostituire la leva di comando, cioè la chiavetta, in modo che il braccio sia sfasato 45° rispetto alla verticale, comandato da attuatore lineare con una corsa di circa 5 / 10 cm, bisognerà fare delle prove e dipenderà dalla lunghezza della leva. Gli attuatori lineari, come si vede nella foto postata da Massimo, hanno 1 solo foro per estremità, questo permetterà all attuatore di orientarsi e seguire il movimento della leva. Unica cosa da dimensionare tra loro è la lunghezza della leva e la corsa dell' attuatore. In caso di problemi togli 1 vite e rimetti la chiavetta originale.
Andrea

Porto il mio contributo se può essere usato come spunto...

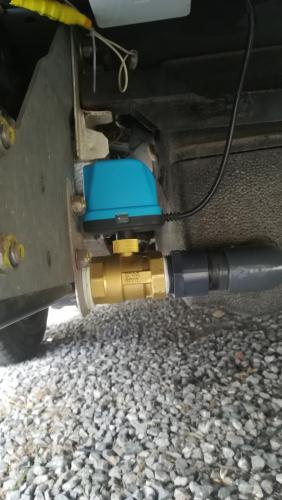

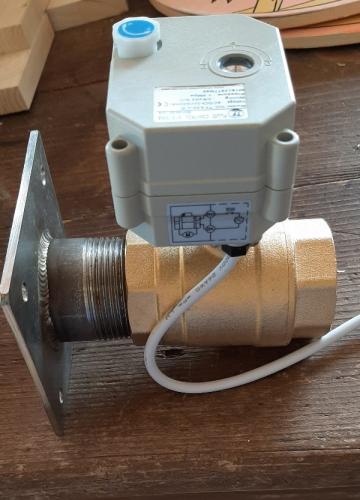

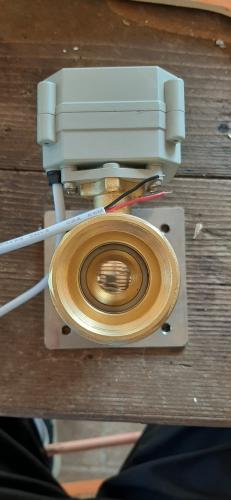

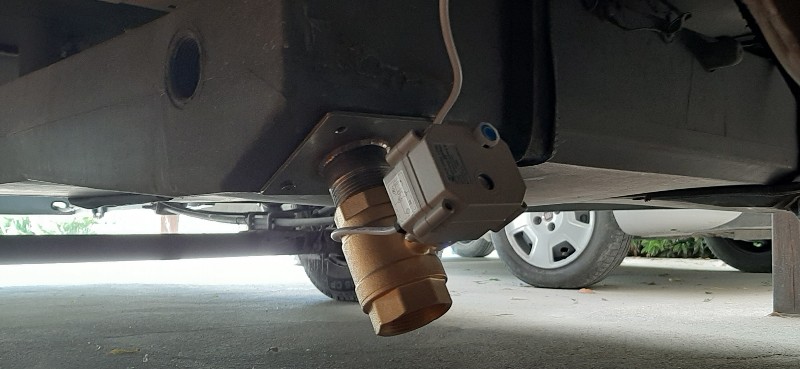

La mia è una valvola a sfera da 1-1/4"  (c'era anche da 1-1/2") con apertura N.C. (normally closed), senza alimentazione è sempre chiusa, alimentata si blocca su aperta.
Sopra l'attuatore ha anche l'overide (comando manuale) nell'eventualità si guastasse il circuito o saltasse un fusibile.
Non contento ho anche un tappo da 1-1/4" filettato Maschio qualora non avessi più possibilità di chiudere in nessun modo la valvola a sfera, neanche manualmente, la tapperei, tanto lo scarico a ghigliottina originale l'ho mantenuto così come era.


 Prezzo della valvola mi pare una 40ina di euro, è in ottone, volevo prenderla inox, ma va bene anche così.

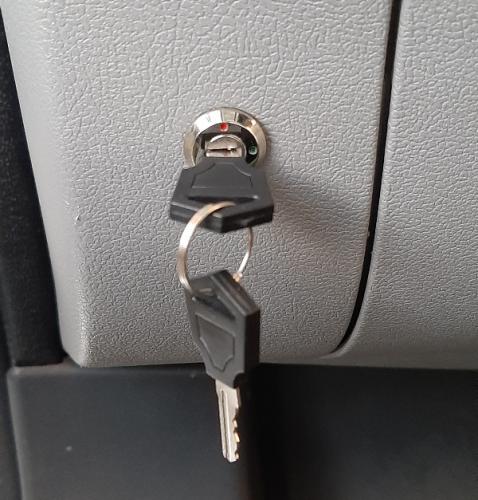

Il tutto è messo sottochiave



Onde evitare di aprire accidentalmente la valvola, specialmente se si hanno figli piccoli in giro per il camper.

Ciao

In risposta al messaggio di anasta del 27/01/2022 alle 09:50:00

Quella valvola è da 3/4 o addirittura (forse) da 1/2, ce ne sono di più grandi, io comunque penso sia meglio motorizzare il comando attuale. Non so se ci siano gli spazi necessari, ma si potrebbe sostituire la leva di comando,

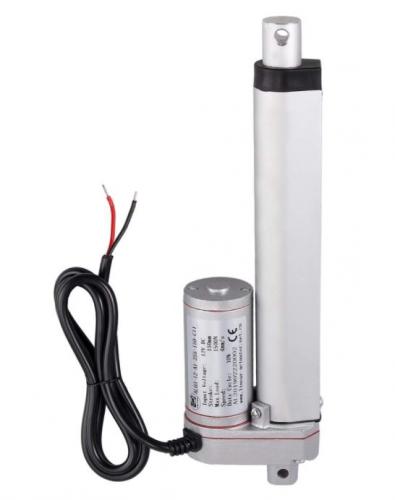

cioè la chiavetta, in modo che il braccio sia sfasato 45° rispetto alla verticale, comandato da attuatore lineare con una corsa di circa 5 / 10 cm, bisognerà fare delle prove e dipenderà dalla lunghezza della leva. Gli attuatori lineari, come si vede nella foto postata da Massimo, hanno 1 solo foro per estremità, questo permetterà all attuatore di orientarsi e seguire il movimento della leva. Unica cosa da dimensionare tra loro è la lunghezza della leva e la corsa dell' attuatore. In caso di problemi togli 1 vite e rimetti la chiavetta originale. Andrea

...

La mia leva che ha una corsa di 90° l'ho sfasata inclinandola (da 135° aperta a 225° chiusa) per avere il movimento orizzontale dell'attuatore.
La corsa per la mia maniglia va bene di 10 cm ma non apre tutto, ci vorrebbe 13-15 cm
Il posizionamento di una valvola esterna mi preoccuperebbe per il ghiaccio o per eventuali guasti del motore

In risposta al messaggio di camperistadoc del 27/01/2022 alle 17:52:03

Porto il mio contributo se può essere usato come spunto... La mia è una valvola a sfera da 1-1/4  (c'era anche da 1-1/2) con apertura N.C. (normally closed), senza alimentazione è sempre chiusa, alimentata si blocca

su aperta. Sopra l'attuatore ha anche l'overide (comando manuale) nell'eventualità si guastasse il circuito o saltasse un fusibile. Non contento ho anche un tappo da 1-1/4 filettato Maschio qualora non avessi più possibilità di chiudere in nessun modo la valvola a sfera, neanche manualmente, la tapperei, tanto lo scarico a ghigliottina originale l'ho mantenuto così come era.  Prezzo della valvola mi pare una 40ina di euro, è in ottone, volevo prenderla inox, ma va bene anche così. Il tutto è messo sottochiave Onde evitare di aprire accidentalmente la valvola, specialmente se si hanno figli piccoli in giro per il camper. Ciao

...

ciao, potresti mandarmi il link di dove hai acquistato la valvola? è a 12 vero? io ho montato nella mia una 3/4 ma troppo piccola...voglio sostituirla anche perchè è a 220 collegata a inverter e mi fa interferenza con la videocamera dedicata allo scarico..grazie!

In risposta al messaggio di BeSoBe del 27/01/2022 alle 19:11:36

ciao, potresti mandarmi il link di dove hai acquistato la valvola? è a 12 vero? io ho montato nella mia una 3/4 ma troppo piccola...voglio sostituirla anche perchè è a 220 collegata a inverter e mi fa interferenza con la videocamera dedicata allo scarico..grazie!

"""  è a 12 vero? """
No, meglio, funziona da 9V fino a 30V DC

https://a.aliexpress.com/_vlQdQM

Se dovessi prenderla fai attenzione al tipo di circuiteria di cui hai bisogno...

I prezzi sono, purtroppo come in tutto il mondo, lievitati sensibilmente (dannata pandemia). Io la pagai meno di 40 euro, oggi ne costa (spedizione inclusa) 15/20 euro in più.

Ciao

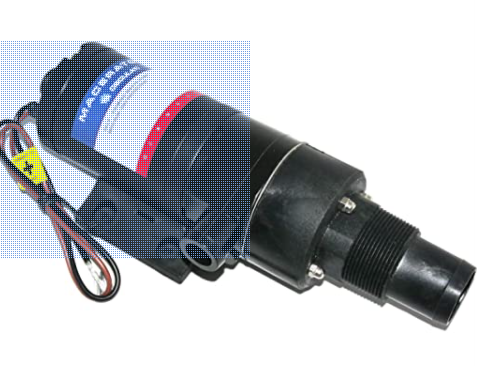

Io ho fatto una scelta diversa e ho deciso di acquistare una pompa maceratore di tipo nautico 45lt/min (costo 74€), che installerò internamente.
Le motivazioni della scelta sono 3:

• il mio serbatoio è molto basso quindi non riesco a montare dispositivi
• ho la valvola in una posizione infelice e mi è capitato di dover scaricare in pozzetti non raggiungibili oltre che più alti dello scarico
• dovrei avere meno problemi in caso di ghiaccio

All'uscita della pompa ho previsto un raccordo rapido per una eventuale prolunga.





In risposta al messaggio di massimo2020 del 27/01/2022 alle 18:14:01

La mia leva che ha una corsa di 90° l'ho sfasata inclinandola (da 135° aperta a 225° chiusa) per avere il movimento orizzontale dell'attuatore. La corsa per la mia maniglia va bene di 10 cm ma non apre tutto, ci vorrebbe 13-15 cm Il posizionamento di una valvola esterna mi preoccuperebbe per il ghiaccio o per eventuali guasti del motore

Sull' inclinazione è proprio quel che dicevo io nel mio precedente post. Per quanto riguarda l'escursione devi accoppiare l'attuatore ad un punto più interno della leva e non all'estremità, in modo che la corsa sia di 10cm come l'attuatore. O te la cavi con la geometria (dovresti calcolare il lato del quadrato iscritto nel cerchio avente raggio uguale alla lunghezza della leva) oppure fai qualche prova.
Andrea

ps  sembra complicato ma in realtà è semplice.
Se fai un disegno in realtà la misura che serve è meta della diagonale di un quadrato con lato 10 cm.
Cioè 7.07 cm. Questa la lunghezza della leva
Andrea

In risposta al messaggio di camperistadoc del 27/01/2022 alle 17:52:03

Porto il mio contributo se può essere usato come spunto... La mia è una valvola a sfera da 1-1/4  (c'era anche da 1-1/2) con apertura N.C. (normally closed), senza alimentazione è sempre chiusa, alimentata si blocca

su aperta. Sopra l'attuatore ha anche l'overide (comando manuale) nell'eventualità si guastasse il circuito o saltasse un fusibile. Non contento ho anche un tappo da 1-1/4 filettato Maschio qualora non avessi più possibilità di chiudere in nessun modo la valvola a sfera, neanche manualmente, la tapperei, tanto lo scarico a ghigliottina originale l'ho mantenuto così come era.  Prezzo della valvola mi pare una 40ina di euro, è in ottone, volevo prenderla inox, ma va bene anche così. Il tutto è messo sottochiave Onde evitare di aprire accidentalmente la valvola, specialmente se si hanno figli piccoli in giro per il camper. Ciao

...

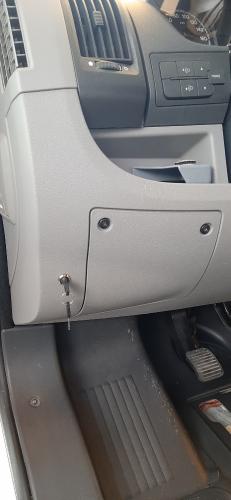

Io anzichè la chiave ho messo un interruttore nel piccolo vano sopra lo sportellino fusibili e obd. lo userò se metterò altri interrutori e volendo allo sfascio è facile trovarlo e rimettere tutto come prima.
Andrea

In risposta al messaggio di anasta del 27/01/2022 alle 21:22:09

Io anzichè la chiave ho messo un interruttore nel piccolo vano sopra lo sportellino fusibili e obd. lo userò se metterò altri interrutori e volendo allo sfascio è facile trovarlo e rimettere tutto come prima. Andrea

No, io sono un fanatico dei vani e quello piccolo che hai usato te per mettere l'interruttore io lo uso per mettere occhiali da sole, accendini ecc...
Figurati che ho messo anche 2 taschette aggiuntive sugli sportelli perchè amo avere tutto al proprio posto e con spazio che avanza (si forse sono un po malato  ), con un interruttore li davanti sarebbe preclusa la funzione di tasca...
Ho visto comunque che in tanti usano quel vano per mettere interrutori di telecamere, monitor, scarico automatico ecc...

Ciao

In risposta al messaggio di qwertyz del 27/01/2022 alle 23:25:11

caamperista doc ma le fanno pure in acciaio e da 1 1/2? subalpino .ma il maceratore dove lo fai uscire?poi immerso nell'acqua?

Si, ma per me costa troppo per poter rischiare, su aliexpress solitamente si trovano cose qualitativamente discrete, a volte ottime, a volte veramente pessime...

https://a.aliexpress.com/_v2WDxO

Ciao

In risposta al messaggio di qwertyz del 28/01/2022 alle 08:10:33

Altra cosa con lo schema cr 03 che penso tu abbia quando apri quindi dai tensione si apre ma può stare aperto sempre e consuma corrente ? Ad esempio in rimessaggio

Non ricordo esattamente, ma mi sembra che io abbia scelto lo schema C04, con semplice interruttore sul positivo.
La valvola dovrebbe avere dei fine corsa all'interno che sia chiusa che aperta staccano l'alimentazione, la mia valvola è NC (normally closed) quindi senza alimentazione la posizione è chiusa.

Non ho mai misurato l'assorbimento in posizione aperta quindi non saprei dirti.

Ciao


In risposta al messaggio di qwertyz del 28/01/2022 alle 12:37:07

No io cercavo proprio la tua : cioe se alimento si apre ma da aperta consuma corrente ? Perché se così fosse devo cercare altro io lo lascio aperto in rimessaggio penso sia meglio (o sbaglio?) fare prendere aria al serbatoio ?

Mai lasciato aperto lo scarico, sempre svuotato e chiuso.
Al limite se non hai i sifoni tappi le pilette e non passa odore.

Ciao
