Parallelo tra due pannelli solari e diodi

In risposta al messaggio di IvanG del 15/06/2019 alle 13:40:39

Ciao a tutti, finalmente mi sono deciso a montare il secondo pannello solare da 100W in parallelo (in totale saranno 2 FV da 100W cad), dovrei far mettere dei diodi scotty, giusto (ma sono proprio necessari)? Vanno bene anche i diodi integrati nei connettori MC-4? Ivan   Viaggio su: Helix Izoard 555 S

Se nel connettore sono già integrati ,basta che supportino la corrente in transito ma servono.

Non sono sicuro,  ma i pannelli recenti mi pare siano già dotati di diodo nel loro circuito. Piuttosto implementare con un regolatore MPPTche funzionerebbe al meglio se i pannelli fossero in serie...
Quali pannelli hai preso? Hai le specifiche tecniche?

In risposta al messaggio di IvanG del 16/06/2019 alle 20:32:21

Grazie della risposta, avevo salvato uno achesc di pannelli in parallelo, ma adesso fatico a trovarlo. I diodi vanno messi dove ?

In serie al positivo con l'anodo verso il positivo.
chiaramente i catodi vanno collegati assieme e vanno verso il regolatore +.

Credo che i pannelli non escano di fabbrica con i diodi di blocco, sarebbero inutili e dispendiosi di energia in caso di collegamento in serie negli impianti casalinghi o industriali.
I diodi di bypass invece dovrebbero essere sempre presenti nella scatoletta da dove escono i cavi, in genere due per un pannello da 36 celle, e servono a proteggere le celle che vanno in ombra.
Renzo.


In risposta al messaggio di IvanG del 17/06/2019 alle 20:30:15

I diodi di blocco e di bypass sono diversi giusto? Oggi ho scritto al sito dove ho acquistato il pannello solare (il portale del sole), mi hanno detto che i diodi di blocco sono consigliati. Quindi adesso cercherò in un negozio di elettronica, qui a Bergamo ce la C & D, due diodi schottky da 1000V e 10 A.

Si, bypass e blocco sono cose diverse.
Schottky da 1000V faccio fatica a credere che si trovino facilmente, ma non si sa mai, la tecnologia avanza.
Diodi da 45/60V vanno piu' che bene, tieni conto che in genere piu' bassa e' la tensione massima del diodo e minore e' la caduta che ha al passaggio di corrente, cosa minima ma e' cosi.
Puoi prendere un doppio diodo tipo

questo

 ma devi fissarlo su un rettangolino di alluminio.
Oppure due di

questi

 che si collegano in modo piu' facile con morsettiere, tanto e' vero che si trovano spesso nelle "scatolette" dietro al pannello come diodi di bypass.
Ciao,
Renzo.

In risposta al messaggio di renzo07 del 17/06/2019 alle 14:03:58

Credo che i pannelli non escano di fabbrica con i diodi di blocco, sarebbero inutili e dispendiosi di energia in caso di collegamento in serie negli impianti casalinghi o industriali. I diodi di bypass invece dovrebbero essere

sempre presenti nella scatoletta da dove escono i cavi, in genere due per un pannello da 36 celle, e servono a proteggere le celle che vanno in ombra. Renzo.

...

Grazie per la spegazione...molto interessante....
Perdona ma è un argomento che non ho mai approfondito molto...ho dei dubbi...

In questo momento sul van ho due pannelli in parallelo ma con un regolatore tradizionale con l'ingresso per due pannelli. Suppongo non serva mettere i diodi di blocco.

Se dovessi installare un regolatore più performante MPPT,  mettendoli in serie quei due pannelli da 100w uguali, dovrei mettere un diodo sul positivo di ogni pannello?

In risposta al messaggio di salomogi del 17/06/2019 alle 21:41:28

Grazie per la spegazione...molto interessante.... Perdona ma è un argomento che non ho mai approfondito molto...ho dei dubbi... In questo momento sul van ho due pannelli in parallelo ma con un regolatore tradizionale con

l'ingresso per due pannelli. Suppongo non serva mettere i diodi di blocco. Se dovessi installare un regolatore più performante MPPT,  mettendoli in serie quei due pannelli da 100w uguali, dovrei mettere un diodo sul positivo di ogni pannello?

...

I diodi di blocco vanno messi solo in caso di pannelli in parallelo, indipendentemente dal tipo di regolatore.
Non ne sono molto convinto dell'utilita' ma e' tutta un'altra storia mia.
Se il regolatore ha due ingressi distinti per pannello, i diodi di blocco teoricamente sono nel regolatore.
Dico teoricamente perche' tempo fa qualcuno ha aperto un CBE PRS240 ed ha scoperto che i due ingressi sono in parallelo secco.

In serie non c'e' nessun diodo di blocco, pero' e' meglio che ci siano quelli di bypass di solito gia' a corredo di fabbrica.

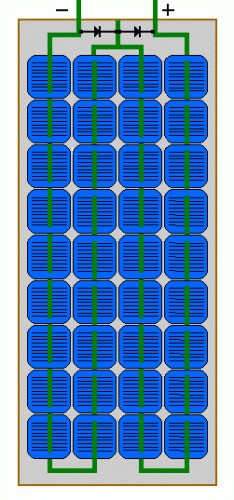

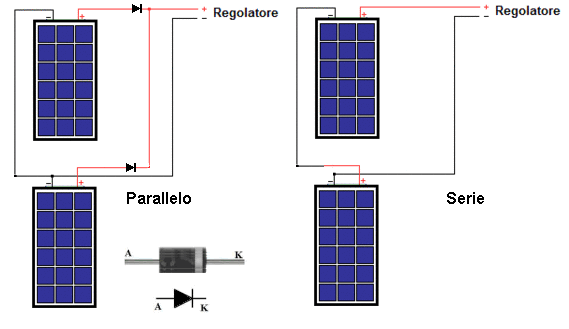

Esempio diodi di bypass su pannello da 36 celle
